Aprenda sobre as Portas lógicas E

Este post faz parte da série Portas lógicas. Leia também os outros posts da série:

Uma das lógicas de controle mais utilizadas em nosso dia é a famosa lógica “E”, também conhecida como AND, ou simplesmente Portas Logicas E. Ela pode ser utilizada em basicamente todos os estilos de sistemas eletroeletrônicos para controle do funcionamento de equipamentos e processos, ou seja, podemos aplicá-la em:

Comandos Elétricos
- Lógica de Contatos
Eletrônica Digital
- Porta lógica E
Eletrônica Analógica
- Transistores como chave;
Controlador Lógico Programável (CLP)
- Linguagem Ladder;
- Linguagem FBD – Blocos digitais;
- Linguagem STL – Lista de Instruções;
Microcontroladores
- Linguagem C
- Assembly

Basicamente aplicamos a lógica E para que alguma carga seja ativada quando duas ou mais entradas sejam acionadas ao mesmo tempo, ou seja, se uma lâmpada deve ser ativada quando acionar o interruptor “E” o sensor de presença for ativo, seu funcionamento se dará de acordo com a seguinte tabela da verdade:

Portas Lógicas E:

Interruptor	Sensor de Presença	Lâmpada
0	0	Desligada – 0
0	1	Desligada – 0
1	0	Desligada – 0
1	1	Ligada – 1

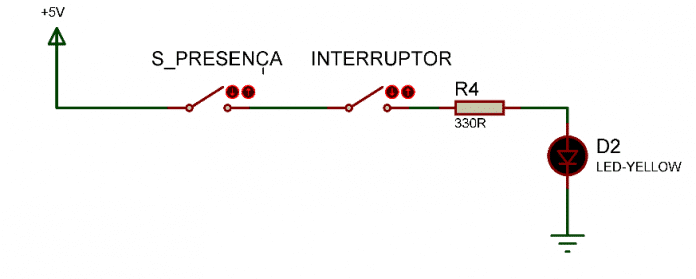

Quando convertemos a lógica “E” em um comando através de chaves normalmente abertas, ou seja NA, teríamos o seguinte circuito elétrico:

Lógica E realizada com Chaves NA — Figura 1 – Lógica de portas lógicas E realizada com Chaves NA

Portanto a lâmpada representada pelo LED D2 ligaria somente se fossem acionados o sensor de presença e o interruptor.

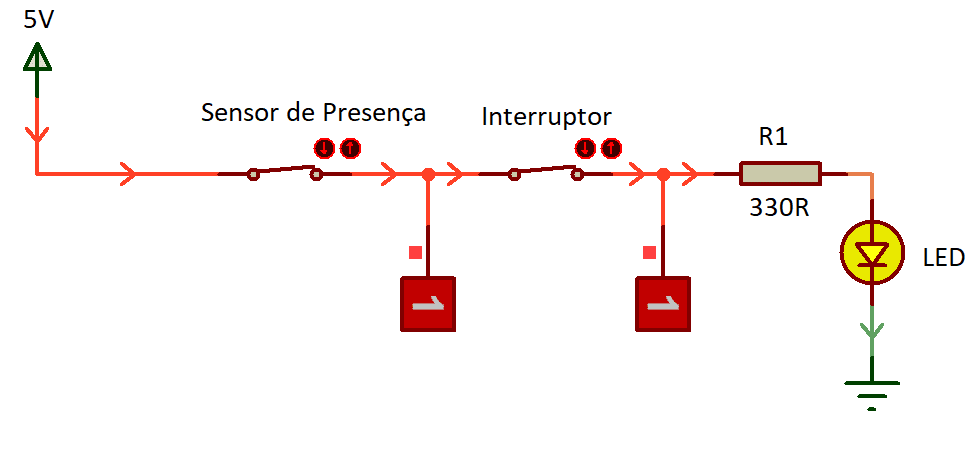

Figura 2 – Acionamento da carga com chaves acionadas

Podemos desenvolver a lógica “E” de diversas maneiras, como nosso foco é a Eletrônica Digital, mostraremos abaixo circuitos eletrônicos que utilizam lógica E com portas Lógicas.

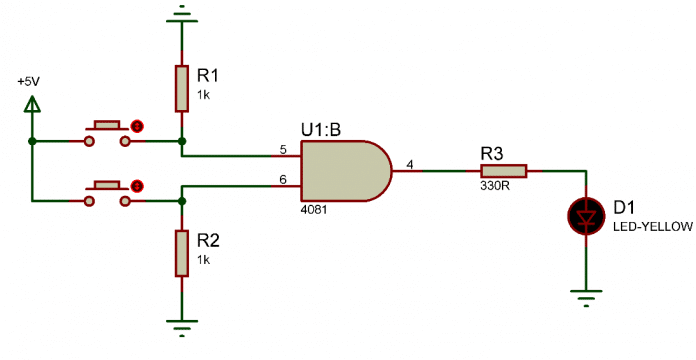

Portas lógicas E Com porta lógica da família CMOS 4081 — Figura 3 – Lógica “E” Com porta lógica da família CMOS 4081

Portas lógicas E" Com porta lógica da família TTL 7408 — Figura 4 – Lógica “E” Com porta lógica da família TTL 7408

Vamos agora colocar em prática a tabela da verdade para as Portas lógicas E, vista logo acima? É pra já!

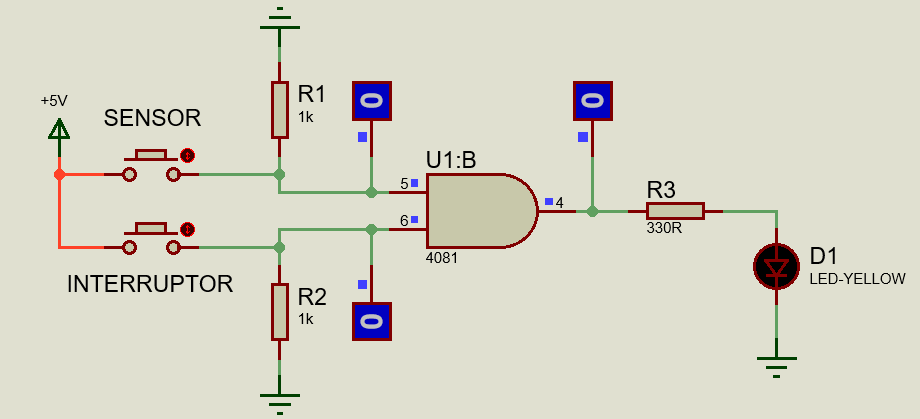

Quando as duas entradas estão em nível 0, ou seja, desativadas, a saída será 0.

0 "E" 0 - RESULTADO = 0 — Figura 5 – 0 “E” 0 – RESULTADO = 0

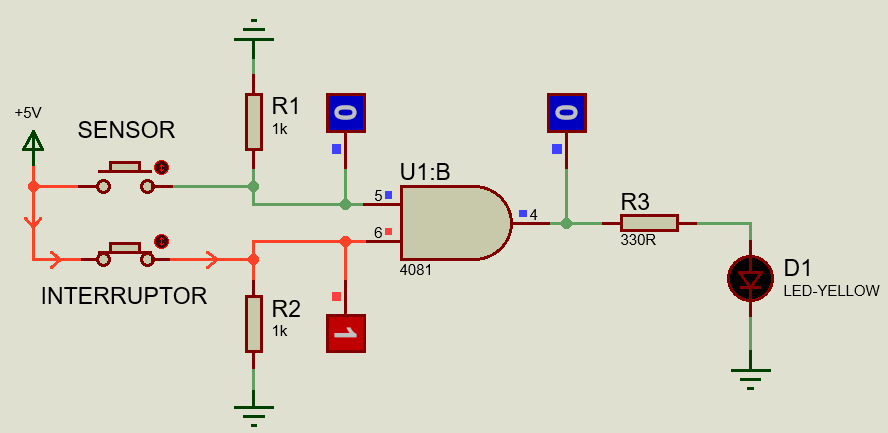

Quando acionamos somente o interruptor, a saída permanece desligada.

0 "E" 1 - RESULTADO = 0 — Figura 6 – 0 “E” 1 – RESULTADO = 0

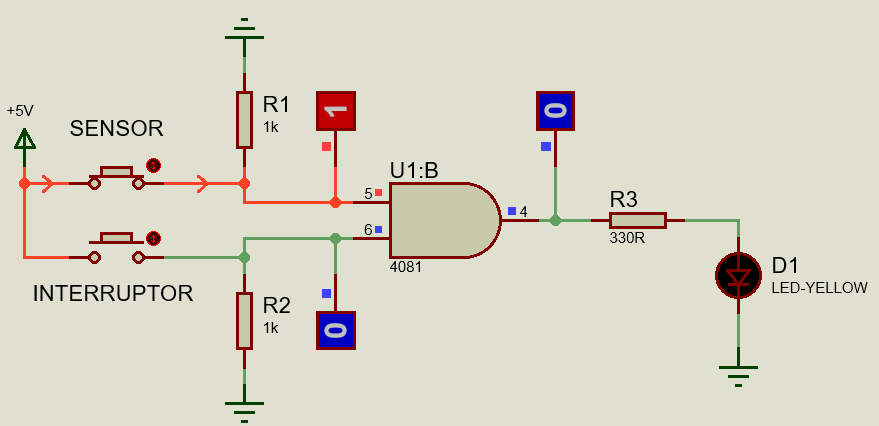

Da mesma maneira, se acionamos somente o sensor de presença, a saída permanece desligada.

Portas lógicas E 1 "E" 0 - RESULTADO = 0 — Figura 7 – 1 “E” 0 – RESULTADO = 0

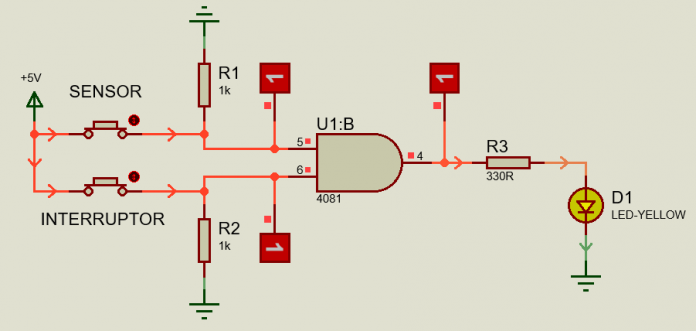

Logo, a única combinação que acionará a saída da porta lógica E será a que todas as entradas estão acionadas.

1 "E" 1 - Resultado = 1 — Figura 8 – 1 “E” 1 – Resultado = 1

Quer saber mais sobre as Portas lógicas E e sua aplicabilidade em Eletrônica Digital? Não perca a vídeo aula abaixo feita pelo Canal Eletrônica Fácil através do Professor Rodolpho Chrispim de Oliveira.

Aproveite e se inscreva no canal Eletrônica Fácil e fique por dentro de todos os assuntos do mundo da eletroeletroônica.
