Freescale Freedom K64F

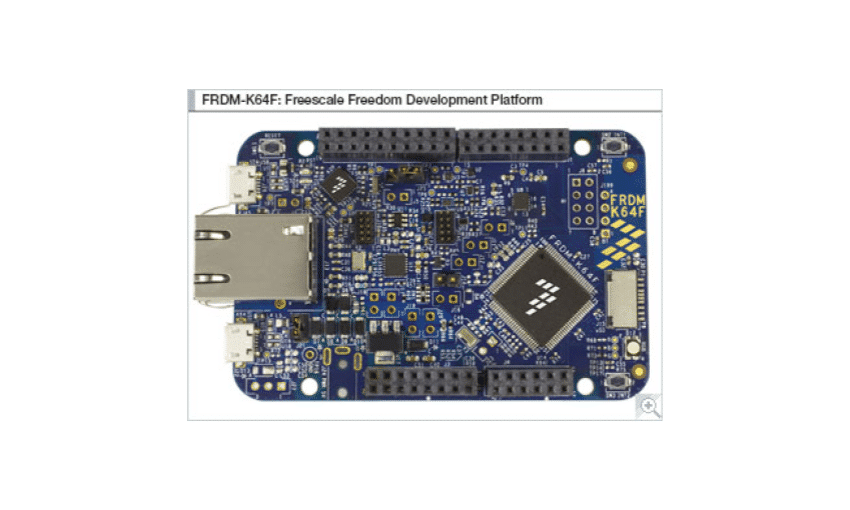

Board K64F

A Freescale lançou há algum tempo atrás a placa Freedom K64F, que vem equipada com o microcontrolador Freescale MK64FN1M0VLL12 (LQFP) com core ARM© Cortex®-M4, que pode operar a até 120 MHz. Possui também unidade de ponto flutuante e DSP. Essa placa é, então, a plataforma mais interessante se queremos experimentar esse microcontrolador poderoso.



O microcontrolador MK64FN dessa placa possui as seguintes características:

  • Memória Flash de 1MB;
  • Memória RAM de 256KB;
  • 3 SPIs, 3 I2Cs, I2S, 5 UARTs, USB OTG / Host / Device, CAN;
  • PWM;
  • ADC (2x 16bit SAR) e DAC (2x12bit);
  • GPIO e Comparador;
  • Clock interno de 3 a 32 MHz, além de um cristal interno para operação a 32 kHz;
  • Controlador Ethernet integrado, tipo RMII ou MII, pronto para conectar a um PHY externo;
  • Módulo de segurança integrado, em hardware, incluindo CRC, gerador de número randômico real, suporte aos seguintes algoritmos de encriptação de hardware: DES, 3DES, AES, MD5, SHA-1 e SHA-256. Além dessas características, ainda possui ID único de 128-bits, um por chip.



A placa Freedom K64F possui:

  • Micro USB;
  • Um RGB LED;
  • Conexão Ethernet;
  • Acelerômetro e magnetômetro em um mesmo chip, CI FXOS8700CQ;
  • Dois botões para uso do usuário;
  • Pinagem compatível com Arduino R3. Além disso, vários pinos de IO estão disponíveis na lateral da placa, o que facilita a prototipagem;
  • Pinagem pronta para encaixar módulos de rádio nRF24L01 da Nordic 2.4GHz e Bluetooth JY-MCU V1.05;
  • Programação e debug direto da porta USB.



Obs: USB que pode operar até sem cristal.



O tamanho dessa placa é 81mm x 53mm, mesmo tamanho das outras placas Freedom. Ela pode ser alimentada pela USB, 5V ou 4,5-9V, por uma fonte externa.



Veja mais detalhes da placa na imagem abaixo.



Figura 1: Detalhes da placa





Esse microcontrolador pode operar em Run power consumption a até 250 μA/MHz, segundo o seu datasheet. Também possui consumo de energia bem baixo para retenção de dados na memória RAM que pode chegar a até 5,8 μA, com 5 μs para wakeup. No modo que não garante nenhuma retenção de dados na memória RAM, o consumo pode chegar a menos 400 nA.



Para o esquemático completo da placa, clique neste link.



Obs: Revisões da placa anteriores a D1 tem os pinos D14 e D15 do periférico I2C invertidos. Os pinos de JTAG PTA0, PTA2 estão mapeados em D8, D5. Não use esses pinos para permitir o debug.





Mbed



Essa placa é suportada pelo mbed. Veja a página dedicada a essa placa no link. Os diagramas da mbed são ótimos. Veja abaixo e perceba como esses diagramas dão uma outra percepção sobre a placa.

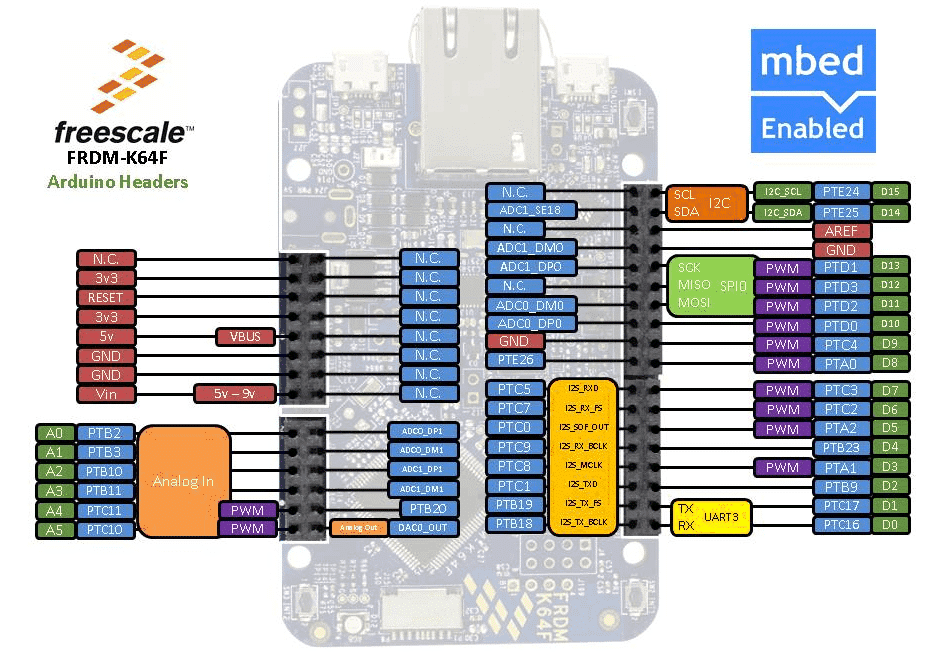

mbed1
Figura 2: mbed - primeiro diagrama

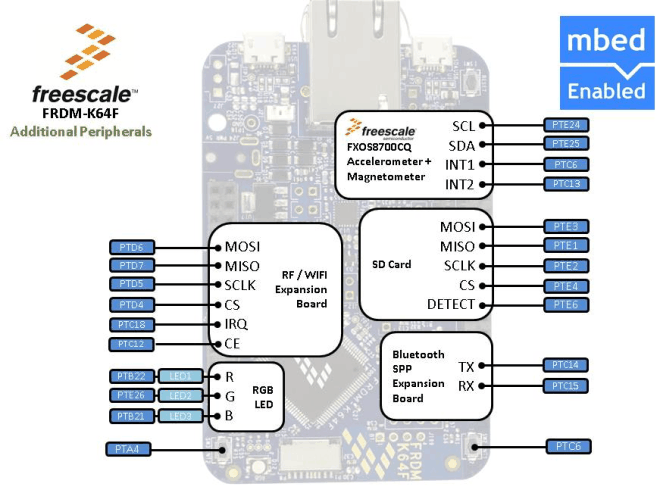

mbed2
Figura 3: mbed - segundo diagrama





Instalando e configurando o ambiente no Linux



Caso queira trabalhar com Linux, veja o excelente artigo de Sergio Prado, onde ele ensina passo-a-passo como configurar o ambiente para a KL46Z. O processo para essa placa é similar.





Comprar



Onde comprar? Hoje essa placa está a venda para o consumidor comum na Farnell. Clique no link para mais detalhes, incluindo preço.





Referências



Esquemático: http://cache.freescale.com/files/microcontrollers/hardware_tools/schematics/FRDM-K64F_SCH.pdf

http://developer.mbed.org/platforms/frdm-k64f/ http://sergioprado.org/

http://sergioprado.org/freedom-board-frdm-kl46z/

http://www.farnellnewark.com.br/ferramentadesenvolvimentarmk64fcortexm432bitfrdmk64f43x7167,product,43X7167,0.aspx
