Freescale Freedom Board FRDM-KE02Z

FRDM-KE02Z

kinetis ke02 FRDM-KE02Z

A plataforma de desenvolvimento Freedom, criada pela Freescale, é uma forma rápida, barata e prática do usuário descobrir o microcontrolador. A placa já vem com alguns componentes, além do microcontrolador, e com hardware já pronto para debug.



A nova Freedom Board, chamada FRDM-KE02Z e apresentada acima, foi lançada alguns meses atrás pela Freescale, agora com o microcontrolador MKE02Z64VQH2. Esta placa de baixo custo, vendida lá fora por US$ 12,99 possui, além do microcontrolador:

  • Cristal externo de 10 MHz, mas que permite ao microcontrolador funcionar a 20 MHz;
  • Apesar da propaganda do micro dizer que ele opera em tensões de 5V, neste kit um LDO é utilizado para baixar a tensão para 3V3, que alimenta o KE02 nessa placa;
  • Sensor inercial MMA8451Q, capaz de detectar orientação tridimensional, fornecendo as posições X, Y e Z, além da aceleração. É conectado à I2C0 do microcontrolador;
  • Um Touch Pad em formato de slider;
  • Sensor Infravermelho para envio e recebimento de informações sem fio;
  • Um led de três cores, Vermelho, Verde e Azul, controlados cada um por um GPIO. Dependendo da modulação PWM em cada pino, é possível criar diversas cores;
  • Termistor, para medição de temperatura externa à placa, apesar do microcontrolador já possuir a possibilidade de medida interna de sua temperatura;
  • Headers compatíveis com shields Arduino R3, populares em todo mundo – Há um documento no zip do pacote de arquivos de quick start que mostra a compatibilidade de cada pino com relação ao ARDUINO UNO;
  • Headers compatíveis com uma placa para controle de motores da Freescale chamada APMOTOR56F8000, com um motor brushless Maxon, de 6W 9V, vendida a US$ 100,00 nos EUA. O controle desta placa é feito utilizando PWM.



Ferramentas de desenvolvimento



O debug pode ser feito utilizando a porta USB, por um circuito montado na placa que faz uso da interface  OpenSDA (Mass Storage Device por padrão). O Conector MIPI-10 JTAG/SWD não está montado. Com ele também seria possível debug com a ferramenta I-jet, por exemplo. O micro que faz essa interface é um K20 - PK20DX128VFM5.



Como ferramentas para utilizar a placa, o site da Freescale tem instruções para utilizar os ambientes de desenvolvimento IAR, KEIL e CodeWarrior.

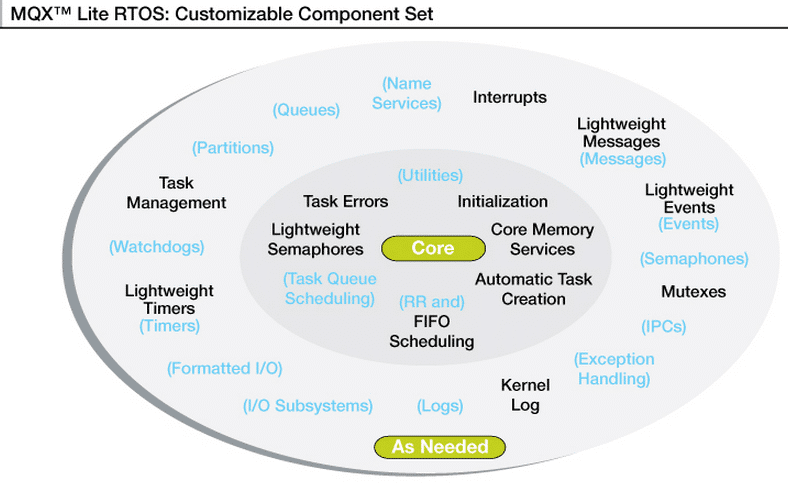

Um RTOS também é disponibilizado pela Freescale, o MQX-Lite, para aplicações com micros pequenos como esse.



mqx FRDM-KE02Z



   Você pode comprar sua placa aqui



Referências e documentação:



Kinetis E

FRDM-KE02Z: Kinetis E Series Freedom Development Platform

KE02 Sub-family Reference Manual - Document Number: MKE02Z64M20SF0RM Rev 3, July 2013

Quick Start guide

Acelerômetro Freescale MMA8451Q

MQX Lite RTOS

Esquemático completo
