Utilizando o acelerômetro e LED RGB da FRDM KL25Z no mbed

FRDM KL25Z no mbed

Neste artigo, iremos imprimir os valores dos eixos X, Y e Z que serão fornecidos pelo acelerômetro da FRDM-KL25Z via protocolo I2C e, conforme haja variação de aceleração, o LED RGB da placa irá alterando suas cores. Para isso, utilizaremos o código de exemplo entregue pela plataforma mbed.





FRDM - KL25Z



A plataforma FRDM KL25z  foi desenvolvida pela NXP e integra um microcontrolador ARM Cortex M0+, oferecendo 16KB de RAM, 128KB de Flash, 2 canais de SPI, 2 canais de I2C, 3 canais de UART, 6 canais de PWM, 6 canais de ADC e GPIOs. Entre os periféricos dessa placa, destacam-se:

  • MMA8451Q - acelerômetro de 3 eixos;
  • LED RGB;
  • Sensor de Toque Capacitivo;
  • Pinout compatível Anduino UNO R3;
  • Interface de programação/debug openSDA.



A figura 1 exibe a FRDM KL25Z e indica qual o conector USB usado para programação/depuração:



Plataforma FRDM - KL25Z
Figura 1- Plataforma FRDM - KL25Z





Mbed



Para utilizarmos a plataforma de desenvolvimento online, devemos ter uma conta com um login e senha para plataforma mbed. Se você ainda não tem uma conta, clique aqui.



Depois de entrarmos no site, devemos clicar no ícone “compiler” e automaticamente seremos redirecionados para a IDE online, conforme exibido na figura 2 a seguir:

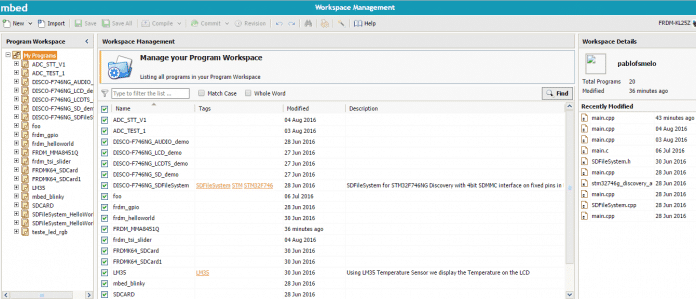

IDE Online mbed
Figura 2- IDE Online mbed



Primeiramente, devemos selecionar a plataforma que iremos utilizar em nosso projeto, como demonstra a figura 3.



Selecionando a plataforma  FRDM-KL25Z
Figura 3- Selecionando a plataforma  FRDM-KL25Z



Após selecionarmos a plataforma, deveremos clicar no ícone New e posteriormente em New Program. Note que abrirá uma tela contendo a plataforma utilizada, template e o nome do código. Clique no ícone ao lado da opção de template e selecione o arquivo “ Example program for FRDM boards with a Freescale MMA8451Q ac”, conforme exibido na figura 4:



Selecionando o exemplo do acelerômetro
Figura 4 - Selecionando o exemplo do acelerômetro



Posteriormente, abrirá o projeto e devemos clicar em main.cpp para termos acesso ao seguinte código:



#include "mbed.h"
#include "MMA8451Q.h" // incluindo a biblioteca do acelerômetro

#if   defined (TARGET_KL25Z) || defined (TARGET_KL46Z)
  PinName const SDA = PTE25;
  PinName const SCL = PTE24;
#elif defined (TARGET_KL05Z)
  PinName const SDA = PTB4;
  PinName const SCL = PTB3;
#elif defined (TARGET_K20D50M)
  PinName const SDA = PTB1;
  PinName const SCL = PTB0;
#else
  #error TARGET NOT DEFINED
#endif

#define MMA8451_I2C_ADDRESS (0x1d<<1)

int main(void)
{
    MMA8451Q acc(SDA, SCL, MMA8451_I2C_ADDRESS); // definindo os pinos de I2C da FRDM KL25Z
    PwmOut rled(LED1);
    PwmOut gled(LED2);
    PwmOut bled(LED3);

    printf("MMA8451 ID: %d\n", acc.getWhoAmI());

    while (true) {
        float x, y, z;
        x = abs(acc.getAccX()); // armazenando o valor da componente x
        y = abs(acc.getAccY()); // armazenando o valor da componente y
        z = abs(acc.getAccZ()); // armazenando o valor da componente z
        rled = 1.0f - x; //intensidade da componente x, representada pela cor vermelha
        gled = 1.0f - y; //intensidade da componente y, representada pela cor verde
        bled = 1.0f - z; //intensidade da componente z, representada pela cor azul
        wait(0.1f);
        printf("X: %1.2f, Y: %1.2f, Z: %1.2f\n", x, y, z);
    }
}



Em seguida, clique em “compile” e note que será feito o download do arquivo bin, de acordo com a figura 5.



Compilando e baixando o arquivo bin
Figura 5 - Compilando e baixando o arquivo bin





Instalando o firmware de bootloader



É fundamental a instalação do firmware de bootloader fornecido pela plataforma mbed, para realizarmos nossas aplicações na FRDM- KL25Z.  As instruções abaixo explicam como realizar tal procedimento:



1- Mantenha o botão de reset pressionado e em seguida, conecte sua FRDM-KL25 ao computador. Note que a plataforma aparecerá em seu monitor, como um disco chamado "BOOTLOADER", conforme ilustra a figura 6.



Disco BOOTLOADER.
Figura 6 - Disco BOOTLOADER.



2 - Faça o download do firmware s.19, clicando aqui.

3 - Extraia o arquivo baixado e copie-o para o disco BOOTLOADER.

4 - Desconecte sua FRDM e conecte-a novamente ao computador.



Após realizar as etapas acima, abrirá um disco com o nome "MBED", conforme demonstra a figura 7.



Disco MBED
Figura 7 - Disco MBED





Transferindo a aplicação para o microcontrolador



Selecione o arquivo .bin que foi baixado anteriormente, e arraste-o até MBED (F:) (figura 8).



OBS: Note que o LED D4 da placa irá piscar, indicando a transferência do firmware.



Transferindo arquivo.bin para a placa.
Figura 8 - Transferindo arquivo.bin para a placa.





Comunicação Serial



Para imprimir os valores fornecidos pelo acelerômetro, iremos utilizar o programa Docklight. Após a realização do download e instalação deste programa, basta configurá-lo conforme as figuras 9 e 10.

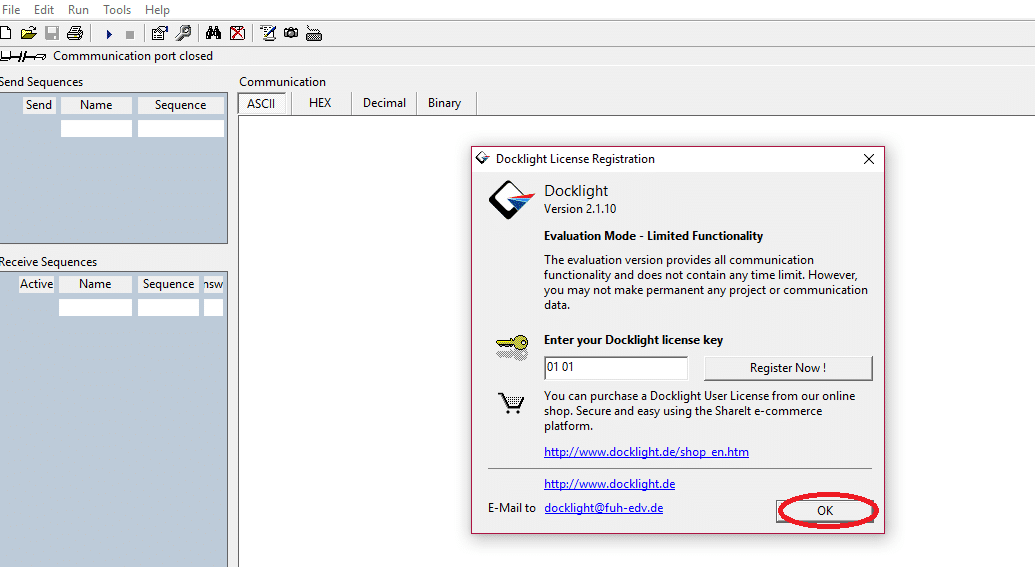

Docklight License Registration
Figura 9 -  Docklight License Registration



Welcome to Docklight
Figura 10 - Welcome to Docklight



Devemos configurar a porta de comunicação entre a plataforma FRDM-KL25Z e o PC, conforme demonstrado na figura 11.



Configurando a porta COM para leitura do acelerômetro
Figura 11 - Configurando a porta COM para leitura do acelerômetro



Clique em “Ok” e em seguida clique na seta de “play” para que então os dados do acelerômetro sejam impressos no computador de acordo com a figura 12.

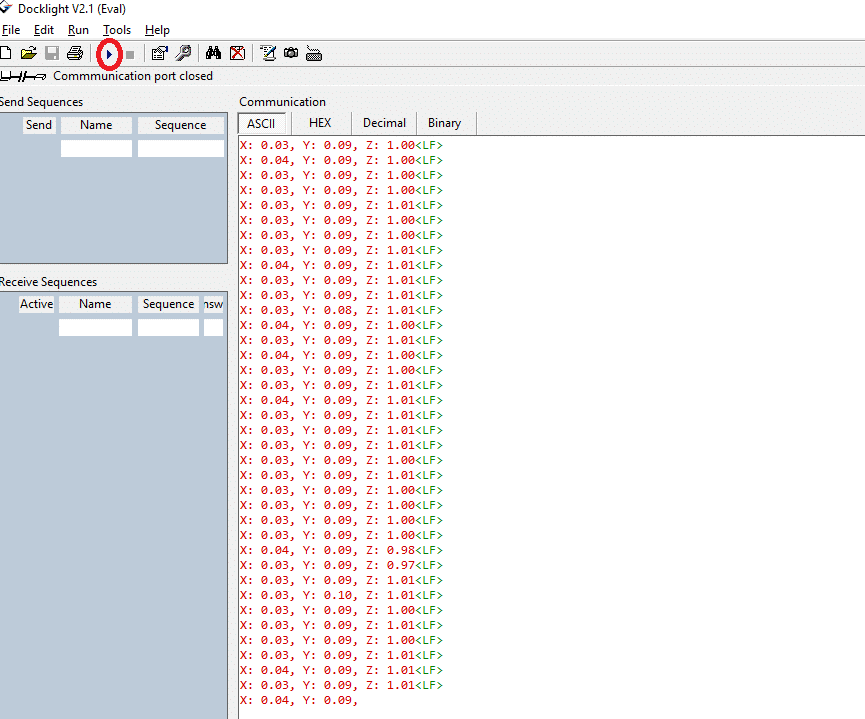

Imprimindo dados do acelerômetro
Figura 12 - Imprimindo dados do acelerômetro





LED RGB



Para finalizarmos, observe em sua placa que conforme você a mexer, os valores impressos de x, y e z variam e as cores do LED RGB também se alteram (Figura 13 e 14).



LED cor azul e variações dos valores de cada eixo.
Figura 13 - LED cor azul e variações dos valores de cada eixo.

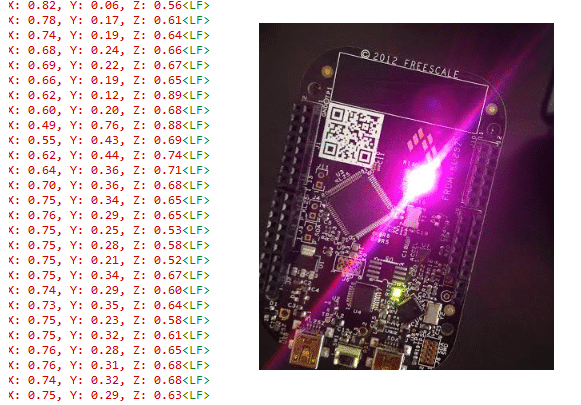

LED cor magenta e variações dos valores de cada eixo
Figura 14 - LED cor magenta e variações dos valores de cada eixo





Referências



mbed FRDM KL25Z

FRDM-KL25Z: Freedom Development Platform for Kinetis® KL14, KL15, KL24, KL25 MCUs
