Franzininho WiFi – Hello World no ESP-IDF

O artigo proposto dará início a uma série de projetos utilizando o framework oficial da Espressif, o IDF. O objetivo deste artigo é apresentar um exemplo de projeto que sirva como base para aqueles que estão dando seus primeiros passos na família de microcontroladores ESP32.

O artigo proposto dará início a uma série de projetos utilizando o framework oficial da Espressif, o IDF. O objetivo deste artigo é apresentar um exemplo de projeto que sirva como base para aqueles que estão dando seus primeiros passos na  família de microcontroladores ESP32.

Como é de praxe na programação sempre que iniciamos uma nova linguagem ou quando aprendemos sobre um novo processador o primeiro projeto a ser criado é o “Olá Mundo“, caso contrário teremos um eterno azar, então, o que acha de começarmos a estudar e apresentar nosso projeto ao Mundo?

Ao final desse exemplo você saberá como é a estrutura básica de um programa no ESP-IDF e estará pronto para os próximos passos.

Recursos Necessários

Para esse exemplo você precisará dos seguintes recursos:

  • Placa Franzininho WiFi;
  • Protoboard;
  • LED;
  • Resistor 220R ou 150R;
  • Computador com ESP-IDF instalado e configurado(link)

Desenvolvimento

Nesse projeto foi utilizado a Franzininho WiFi, uma placa de desenvolvimento baseada no módulo ESP32-S2 (Wroom ou Wrover), o qual faz parte  de uma iniciativa open hardware para ensinar sobre programação e eletrônica aliando habilidades na soldagem de componentes eletrônicos.

Como mencionado, vamos fazer o Olá Mundo (Hello, World!), um programa base que tem como objetivo apresentar os recursos primários do processador em estudo. Nesse primeiro projeto vamos explorar as GPIOs, configuradas como saída digital,  conectada a um LED externo para ligar e desligar numa frequência de 1 Hertz (1 segundo) e enviar alguns dados de saída para serem mostrados no monitor do editor, para aqueles que estão migrando do Arduino já estão familiarizados com esse exemplo, o famoso “Blink”.

Esquemático

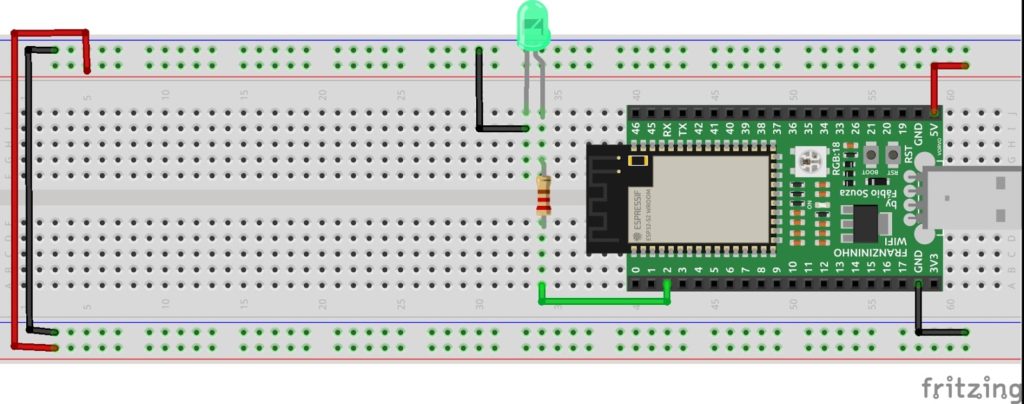

 Antes de começarmos a escrever as primeiras linhas de código vamos realizar a montagem do circuito, vale ressaltar que na placa Franzininho WiFi há um LED RGB on board endereçável, contudo será utilizado um LED externo, conectado a GPIO 2, para o primeiro projeto, vamos nos familiarizarmos com os comandos básicos. Abaixo segue o esquemático proposto :


Código

O nosso código possui uma estrutura bem simples e não é necessário acrescentar nenhuma biblioteca adicional.  Ao criar um novo projeto no IDF já temos arquivos configurados e prontos para programação do dispositivo, desta forma digite e comente as linhas do seguinte código no arquivo main.c :

Você encontra o projeto completo no repositório da Franzininho no github.

Caso ainda não tenha instalado e configurado o IDF no seu computador ou tem dúvidas sobre as ferramentas, acesse o tutorial de instalação.

Compilação

Após a codificação vamos compilar o código, mas antes selecione o set target para ESP 32-S2.

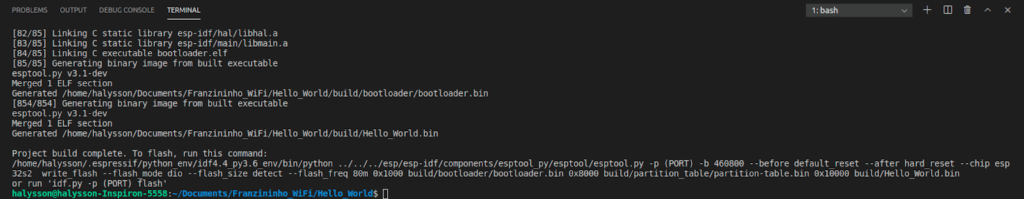

Ao final da compilação o resultado final deve ser semelhante à imagem mostrada abaixo, em caso de erros retorne os passos anteriores e revise seu código.

image 7

Ao final da etapa de compilação vamos enviar o código fonte para nossa placa, no editor vamos pressionar o ícone abaixo e aguarde alguns segundos para assim dar início ao programa “Olá Mundo”.


Para vermos a saída de dados do nosso projeto clique no ícone apresentado abaixo.


Resultados

Com a finalização do projeto o leitor observou que utilizamos uma estruturação da  linguagem C (main(), printf, fflush()), laços de repetição (for()) e alguns tipos de variáveis primitivas (int e char) para formar nosso código . Aliados a isso utilizamos labels nativas do IDF para definir os pinos de entrada ou saída digital (GPIO_MODE_OUTPUT ).

Abaixo segue o resultado final dos dados de saída :

image 6

Abaixo segue a imagem do circuito montado e exibindo o Hello, World na Franzininho WiFi:


Portanto, a partir deste projeto é possível aplicar a lógica estruturada no código  em diversos outros tipos de sensores, por exemplo : sensor de vibração, sensor infravermelho, sensor de som e outros sensores digitais comumente comercializados.

Conclusão

Nesse projeto apresentamos os  conceitos básicos para aqueles que desejam dar o pontapé inicial nos estudos sobre o IDF, contudo aconselhamos aos leitores a modificar o código no intuito de revisar a linguagem C e fixar algumas funções nativas, os quais serão normalmente utilizadas em outros projetos também não limitar-se apenas aos periféricos GPIOs do microcontrolador, pois o ESP32-S2 possui diversos recursos tanto em hardware quanto em software. Desta forma o artigo servirá de acervo aos leitores para relembrar conceitos específicos e aprimorar os que já possuem.
