Introdução
Nesse exemplo vamos entender como usar o Conversor Analógico-Digital (Analog to Digital Converter(ADC)) na Franzininho WiFi. O objetivo deste exemplo é apresentar projeto simples para configurar o ADC, ler o valor de uma entrada analógica controlada por um potenciômetro e imprimir o valor da conversão através da comunicação serial. Ao final, estaremos preparados para fazer leitura analógica simples como também para utilização de sensores mais complexos.
Recursos
- Placa Franzininho WIFI
- Potenciômetro
- Protoboard
- Jumpers
- Computador com ESP-IDF instalado e configurado.
Desenvolvimento

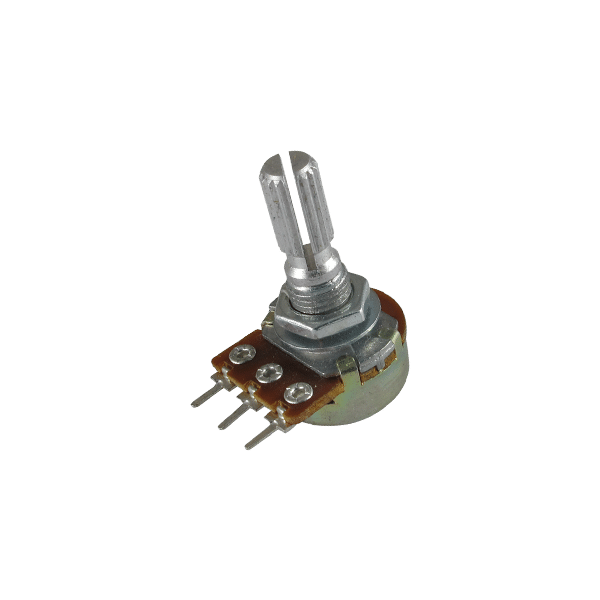

Um potenciômetro é um dispositivo analógico rotativo operado mecanicamente por meio de Um potenciômetro é um dispositivo analógico rotativo operado mecanicamente por meio de 3 terminais, ele fornece uma quantidade variável de resistência quando seu eixo é girado. Quando uma tensão é aplicada nos terminais do potenciômetro, que está conectado a uma entrada analógica, conseguimos medir uma resistência produzida pelo potenciômetro como um valor analógico.
O Conversor Analogico-Digital é um dispositivo que converte um sinal analógico num sinal digital. Logo, este exemplo vem com o intuito de monitorar o estado do potenciômetro a partir de uma comunicação serial, assim podemos ter base para trabalharmos futuramente com sensores analógicos.
Conecte os três fios do potenciômetro à sua placa. O primeiro fio vai de um dos pinos externos do potenciômetro para o GND. Já o segundo vai do outro pino externo do potenciômetro para 3,3 Volts. E por último, o terceiro vai do pino do meio do potenciômetro ao pino analógico GPIO1.
Quando se gira o potenciômetro, altera-se a resistência, impactando diretamente no pino central do potenciômetro, portanto, muda-se a tensão. Quando o eixo é girado no sentido direito a tensão se aproxima de 3,3V, ao contrário se aproxima de 0. Essa tensão que você está lendo na entrada analógica.

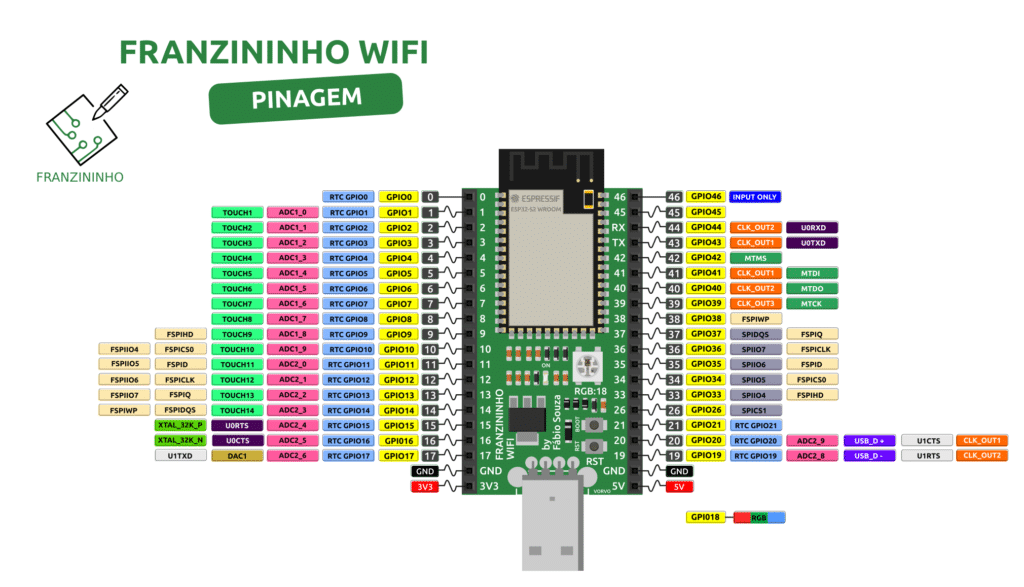

A Franzininho WIFI possui 20 entradas de ADC, sendo que o ADC1 possui 10 canais configurados do GPIO1 ao GPIO10, já o ADC2 possui 10 canais configurados do GPIO11 ao GPIO20(ver pinout abaixo). O conversor analógico-digital da ESP32-S2 que iremos utilizar possui 12bits de resolução, portanto, ele lê a tensão e a converte em um número entre 0 a 4095. A função adc1_get_raw() irá fazer a captura da quantidade de tensão aplicada ao pino do canal configurado.
Esquemático

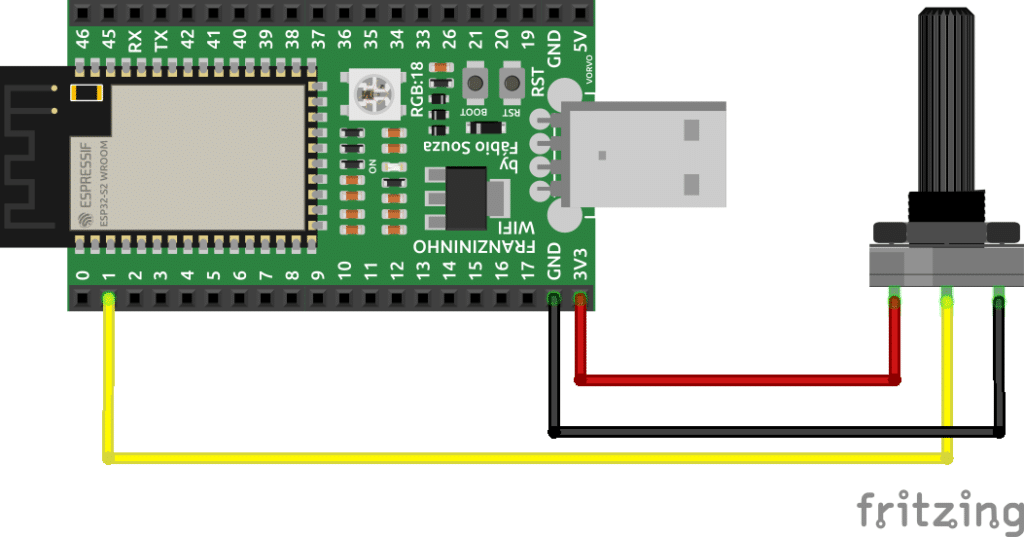

Em uma protoboard, conecte os três fios do potenciômetro na Franzininho WIFI. O primeiro vai de um dos pinos externos do potenciômetro para o GND. O segundo vai do outro pino externo do potenciômetro para 3,3 volts. O terceiro vai do pino do meio do potenciômetro ao pino analógico GPIO1.
Código
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 |
/* Autor : Kayann Soares Utilização simples da Leitura de Dados Analogicos. */ // Bibliotecas Necessarias #include <stdio.h> #include "sdkconfig.h" #include "freertos/FreeRTOS.h" #include "freertos/task.h" #include "esp_system.h" #include "esp_spi_flash.h" #include <driver/adc.h> // Main void app_main(){ // Configurando a resolução do ADC para 12bits adc1_config_width(ADC_WIDTH_BIT_12); // Configurando o Channel do ADC para o Channel 0 adc1_config_channel_atten(ADC1_CHANNEL_0,ADC_ATTEN_DB_11); while(1){ // Função que de leitura do valor analogico, passando o ADC1 que é o do GPIO1 int sensorValue = adc1_get_raw(ADC1_CHANNEL_0); // Imprimindo valores lidos printf("%d\n", sensorValue); // Rotina de Delay de 1 segundo vTaskDelay(1000 / portTICK_PERIOD_MS); // Descarrega os buffers de saída de dados fflush(stdout); } } |
Compilação
Após a codificação vamos compilar o código, mas antes selecione o set-target para ESP 32-S2:
|
1 |
idf.py set-target esp32s2 |
Após a compilação vamos enviar o código fonte para nossa placa, no editor pressione o ícone de raio para dar o FLASH e aguarde alguns segundos para assim dar início ao programa
Para vermos a saída de dados do nosso projeto clique no ícone no formato de monitor:
Resultados
Valores mostrados no terminal quando o potenciômetro é rotacionado.
Conclusão
Concluímos o estudo do periférico base para iniciar no desenvolvimento com microcontroladores da Espressif usando o Framework IDF, a partir desse artigo podemos replicar para as demais famílias do ESP32, estes conceitos podem ser levados também para trabalharmos com outros microcontroladores que utilizem C e uma programação mais abstrata. Este artigo visa no estudo do periférico ADC, ao final deste projeto é possível aprender a utilizar o ADC da Franzininho WiFi para leitura de dados analógicos e lhe dará o desafio de aplicar esse aprendizado na leitura de sensores analógicos para você aplicar em seus projetos utilizando o ESP-IDF. Bons estudos.
Estudante de Engenharia da Computação na Universidade Federal do Ceará. Técnico em Informática. Interessado em Sistemas Embarcados, Internet das Coisas (IoT), Sistemas Operacionais de Tempo Real(RTOS) e Comunicações Sem Fio.
