Franzininho DIY – Entrada Digital

Nesse artigo vamos explorar os pinos de I/O como entrada digital. Ao final, você saberá como ler dispositivos externos a Franzininho DIY.

Introdução

No exemplo anterior conhecemos os registradores responsáveis pela configuração e manipulação dos pinos de I/O. Nesse exemplo vamos concentrar no uso dos pinos como entradas digitais.

Ao final, você saberá como ler sinais digitais externos a Franzininho DIY.

Recursos Necessários

  • Placa Franzininho DIY(com Micronucleus)
  • Chave Tactil
  • Jumpers
  • Computador com as ferramentas de software instaladas

Entrada Digital

Uma entrada digital é capaz de ler nível alto (5V) e nível baixo(0V) em sua entrada. Essa funcionalidade é usada para ler estado de botões, sensores, e dispositivos que em suas saídas apresentam 2 estados.

Quando o pino é configurado como entrada digital ele é colocado em um estado de alta impedância, equivalente a um resistor de 100 MegaOhms em série com o circuito a ser monitorado. Dessa forma, o pino absorve uma corrente muito baixa do circuito que está monitorando. Devido a essa característica de alta impedância, quando um pino colocado como entrada digital ele fica flutuando (sem ligação definida), o nível de tensão presente nesse pino fica variando não podendo ser determinado um valor estável devido ao ruído elétrico e até mesmo capacitância de entrada do pino. Para resolver esse problema é necessário colocar um resistor de pull up (ligado a +5V) ou um resistor de pull down (ligado a GND) conforme a necessidade. Esses resistores garantem nível lógico estável quando, por exemplo uma tecla não está pressionada. Geralmente utiliza-se um resistor de 10K para esse propósito. A seguir é exibida a ligação desses resistores no circuito para leitura de tecla:


É possível habilitar o resistor de pull up interno, isso mesmo, o Attiny85 possui resistores de pull-up internos (20 Kilohms) que facilitam a ligação de teclas, sensores sem a necessidade de conectar externamente um resistor de pull-up. A habilitação desses resistores é feita de maneira simples via software. Vamos ver isso mais adiante.

Algumas Particularidades do circuito da Franzininho DIY

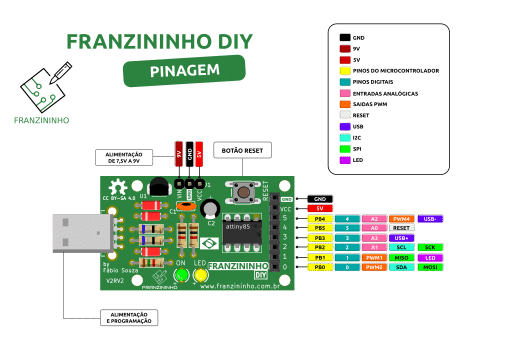

Os pinos de I/O são marcados em Amarelo no Pinout da Franzininho DIY

image 145
  • O pino PB5 é configurado como RESET na Franzininho DIY, sendo assim não poderemos usá-lo como I/O.
  • Os pinos PB3 e PB4 são usados para o circuito da USB, sendo assim temos que usá-los com cautela. Geralmente esses pinos são usados apenas como saídas digitais.
  • O LED amarelo da placa está ligado ao pino PB1.
  • Os pinos PB0 E PB2 não possuem circuito ligados a eles.

Registradores responsáveis pelos pinos de I/O

Para trabalhar com os pinos de I/O no ATtiny85 temos 3 registradores: – PORTB: Registrador de dados. Responsável pela escrita nos pinos; – DDRB: Registrador de direção do pino. Responsável pela configuração dos pinos para definir se será entrada ou saída; – PINB: Registrador de entrada da porta. Responsável pela leitura do estado do pino.

Note que todos os registradores terminam com B no final. Isso significa que estamos trabalhando com o PORTB. Caso fosse um microcontrolador com maior quantidade de pinos teríamos os finais A, B,C, etc. Cada porta só possui no máximo 8 pinos.

Na seção 10 do datasheet do ATtiny85 temos todos os detalhes para se trabalhar com os I/O. A tabela a seguir, retirada do datasheet, exibe as configurações possíveis para os pinos:

image 146

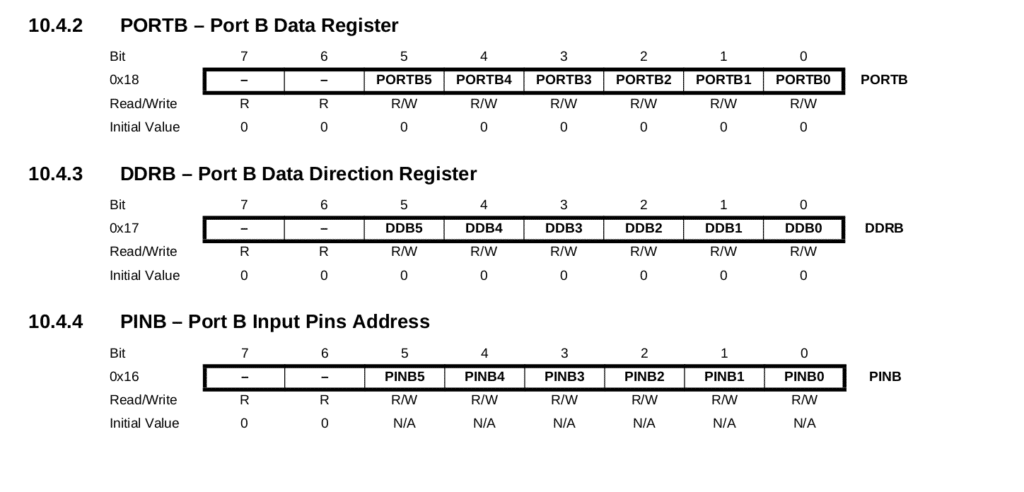

A figura abaixo exibe os registradores responsáveis pelos pino de I/O do PORTB:

image 147

Conforme exibido acima, para configurar um pino como entrada digital deve-se configurar o bit DDRBx correspondente ao pino em 0. Se quiser habilitar o pull up para esse deve-se escrever 1 no bit PORTBx correspondente ao pino. A leitura do estado do pino é feita através do registrador PINBx.

Vamos verificar um exemplo para fazer a leitura de um botão externo e ligar o LED da Franzininho DIY.

Circuito

image 148

Código

O exemplo exibiu como configurar os pinos, note que tivemos que configurar um pino como saída, para o LED e outro como entrada, para o botão. Note que foi usado o pull up interno.

O uso de macros facilitou a manipulação dos bits nos registradores. Recomendo que se você leia esse artigo para entender sobre as macros e as operações efetuadas: https://www.embarcados.com.br/bits-em-linguagem-c/

Para leitura do estado do pino, ou seja, se o botão está solto ou pressionado, fazemos um teste a cada iteração no loop infinto. Quando o botão é pressionado o nível logico no pino vai para 0 e quando solto permanece em 1. Conforme o teste 0 liga o LED e 1 apaga o LED.

Assim, o funcionamento será:

  • Botão Solto = LED apagado
  • Botão Pressionado = LED Aceso

Projeto disponível em: https://github.com/Franzininho/exemplos-avr-libc

Desafio

Faça com com que o LED mude estado e permaneça ao soltar o botão, funcionando como uma tecla liga/desliga.
