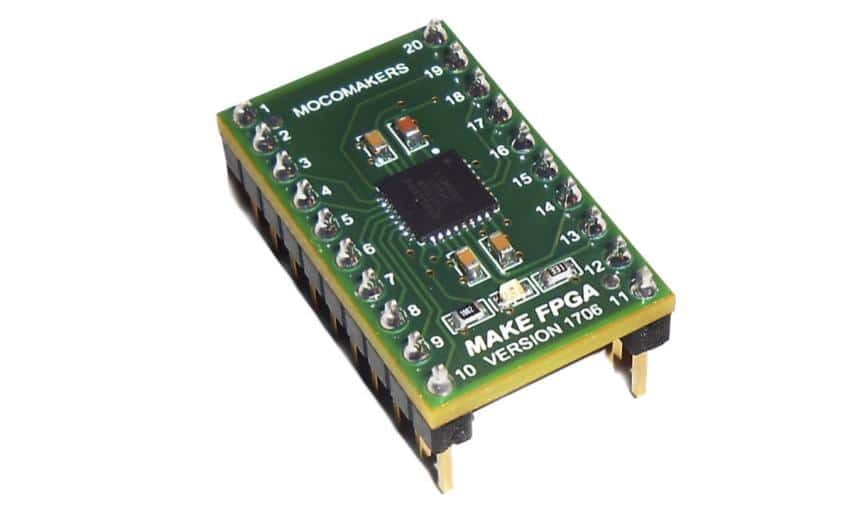

Conheça a Fipsy, placa FPGA para educação

A placa Fipsy, promete revolucionar o desenvolvimento de projetos e aprendizagem com FPGA. Usando a FPGA MachXO2 da Lattice Semiconductors, é uma placa de baixo custo e compatível com protoboard. Permite rápida prototipagem com o uso de ferramentas design gratuitas e/ou de código aberto. Confira suas características:

  • 256 LUTs
  • Tensão de alimentação: 3.3 V
  •  RAM distribuida: 2 kbit
  • Número de blocos de matrizes lógicas – LABs: 32
  • Frequência de operação lógica: 269 MHz
  • Chip FPGA: LCMXO2-256HC-4SG32C
  • Dispositivo Ultra Low Power
  • Não-Volátil, infinitamente reconfigurável
  • Programável por SPI e I2C
  • Baseado na família de FPGA MachXO2 da Lattice Semiconductors
  •  LED Onboard permite testes simples
  • Alta performance, I/Os flexíveis suportando diversos tipos de interfaces:
    • LVCMOS 3.3/2.5/1.8/1.5/1.2
    • LVTTL
    • LVDS
    • Bus-LVDS
    • MLVDS
    • RSDS
    • LVPECL
    • SSTL 25/18
    • HSTL 18
    • Entradas Schmitt trigger, histerese de até 0.5 V



A Fipsy se mostra uma excelente placa para aprender sobre desenvolvimento com FPGAs, com um valor bem acessível ($10) em relação a outras placas já disponíveis no mercado. Desenvolvida para prototipagem rápida e de fácil uso em protoboard, utiliza apenas ferramentas de design gratuitas ou de código aberto. Isso facilita o seu uso por iniciantes. Além disso, os desenvolvedores estão trabalhando em inúmeros exemplos e tutoriais, além de suporte da comunidade. Outra característica interessante é que contrário de outras FPGAs, este modelo não perde a configuração na reinicialização.


Confira o tutorial “Basic Setup of the Fipsy FPGA” e veja como é fácil fazer o primeiro Blinky com a placa.


A placa está em uma campanha de crowdfunding no Kickstarter. As recompensas começam em $10.

Confira o video da campanha:




Links uteis


Setup do software e instruções são encontradas em: Basic Setup
Datasheet da FPGA – MachX02 Datasheet
