Esquilo - Uma plataforma de desenvolvimento para IoT

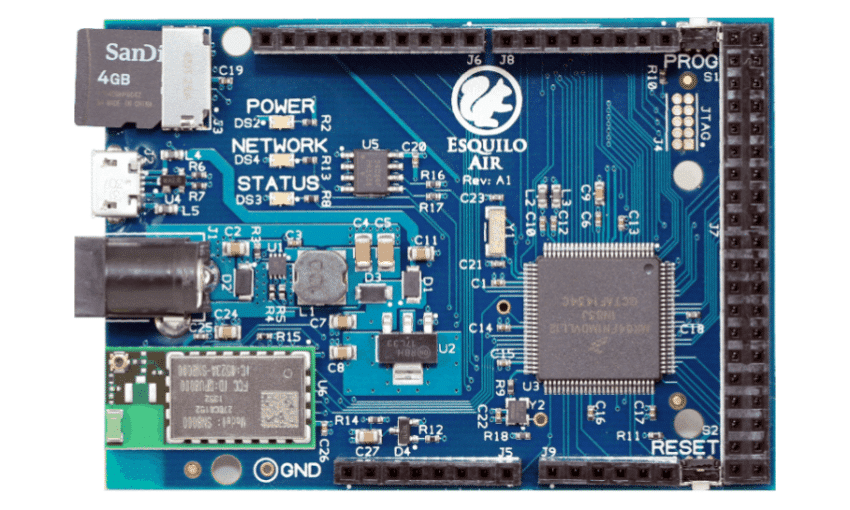

Esquilo

Recentemente foi lançada no Kickstarter a campanha para a plataforma Esquilo, uma placa de desenvolvimento para IoT. A proposta é trazer todos os recursos necessários para aplicações em IoT integrados numa plataforma. Além do hardware a plataforma também possui uma IDE baseada em WEB com facilidades de acesso à nuvem de uma forma fácil e segura. Outro grande diferencial da Esquilo é ser uma plataforma open hardware e open source. A figura 1 exibe um resumo dos recursos da plataforma:



Resumo de Recursos da plataforma Esquilo
Figura 1 - Resumo de Recursos da plataforma Esquilo



A IDE é baseada em WEB sendo armazenada no próprio hardware com acesso através da conexão Wi-Fi. Dessa forma, não há dependência de conexão a um servidor externo através da internet. Outro recurso interessante da IDE são as opções de debug, com breakpoints, vizualizações de variáveis e outros recursos que auxiliam no desenvolvimento de uma aplicação com microcontroladores. A figura 2 exibe a IDE:



IDE baseada em WEB armazenada na própria Esquilo
Figura 2 - IDE baseada em WEB armazenada na própria Esquilo





Especificações do Hardware



O coração da Esquilo é o microcontrolador Kinetis ARM Cortex-M4F da Freescale, o MK64FN1M0VLL12, o mesmo utilizado na placa FRDM-K64F. Esse microcontrolador roda a 120 MHz e possui 1MB de flash, 256 KB de SRAM, ponto flutuante por hardware, criptografia por hardware, ADC de 16 bits, diversos barramentos seriais, etc.



A interface  Wi-Fi 802.11b/g/n é  fornecida através de um chipset Broadcom, o BCM43362, em um módulo já com chip e antena inclusos. A figura 3 exibe alguns dos recursos, na própria placa:



Recursos de hardware da Esquilo
Figura 3 - Recursos de hardware da Esquilo



A seguir é apresentada uma lista de recursos disponíveis na Esquilo:

  • Microcontrolador Freescale Kinetis ARM Cortex-M4F (MK64FN1M0VLL12) @ 120 MHz;
  • 1MB flash, 256KB SRAM, 8KB EEPROM;
  • 802.11b/g/n Wi-Fi;
  • Conectores headers padrão Arduino UNO R3;
  • Engine de criptografia por Hardware;
  • Ponto flutuante por hardware;
  • Entrada de alimentação de 6-17V DC ou alimentação através da USB;
  • Micro-USB (para  bootloader e  USB CDC);
  • Micro-SD com suporte para FAT32;
  • 46 pinos digital de I/Os (níveis de 5V);
  • Barramentos seriais: 2 x SPI, 2 x I2C, 5 x UART, 1 x CAN;
  • 18 saídas PWM;
  • 16 entradas analógicas de 16-bits de resolução sendo 4 diferenciais;
  • Saídas analógicas de 12-bits de resolução;
  • Tensão de referência precisa;
  • Comparador analógico.



A figura 4 exibe a pinagem disponível na placa Esquilo:



Pinouts da placa Esquilo
Figura 4 - Pinouts da placa Esquilo



Você pode conferir todas as especificações do hardware na pagina de documentação da Esquilo.





Conectividade e projetos com a Esquilo



A plataforma apresenta diversos recursos para conexão à nuvem, em comparação às outras plataformas do mercado. Porém, em muitos casos, isso não é necessário, e ela apresenta uma solução completa para redes isoladas.



Em sua campanha no Kickstarter são apresentados alguns exemplos, entre eles é demonstrada uma aplicação de estação meteorológica utilizando sensor de temperatura, umidade e pressão disponíveis em shield Arduino da Sparkfun. As informações são exibidas no browser, conforme exibido na figura 5 a seguir:



Estação meteorológica feita com Esquilo
Figura 5 - Estação meteorológica feita com Esquilo



Confira mais detalhes dessa plataforma em sua campanha no Kickstarter ou acesse diretamente o seu site esquilo.io.



Você pode financiar a campanha adquirindo uma placa no valor de $39. A campanha já atingiu a meta e a previsão para envio das placas é junho deste ano.



E você leitor o que achou dessa plataforma? Quais projetos está imaginando em fazer com ela? Deixe seus comentários.
