Crie seu primeiro projeto usando o módulo ESP-01 e Firebase

Firebase

Este artigo tem como objetivo principal a construção de uma aplicação utilizando um módulo ESP-01 e o Firebase. O ESP-01 é um módulo wireless, de baixo custo, desenvolvido para conectar, de forma fácil e eficaz, um microcontrolador a uma rede WiFi .

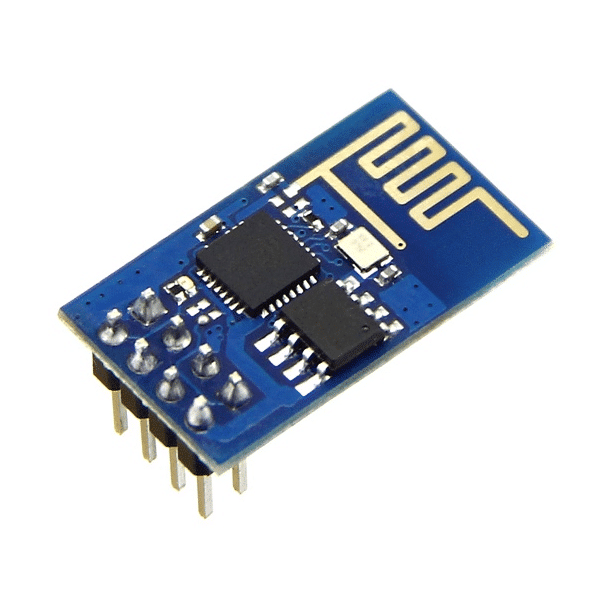

Módulo ESP-01.
Figura 1: Módulo ESP-01.

O Firebase é plataforma de desenvolvimento mobile e web desenvolvida pela Firebase, Inc. e posteriormente adquirida pela Google. Através da combinação entre o módulo e a plataforma que serão utilizados, é possível fazer uma série de aplicações de Internet das Coisas, como a que vai ser apresentada a seguir.

Passo 1 – Instalar Arduino IDE

Caso você não tenha a IDE instalada em seu computador é só seguir os passos neste artigo do Fábio Souza.

Passo 2 – Configuração da IDE do Arduino para o ESP- 01

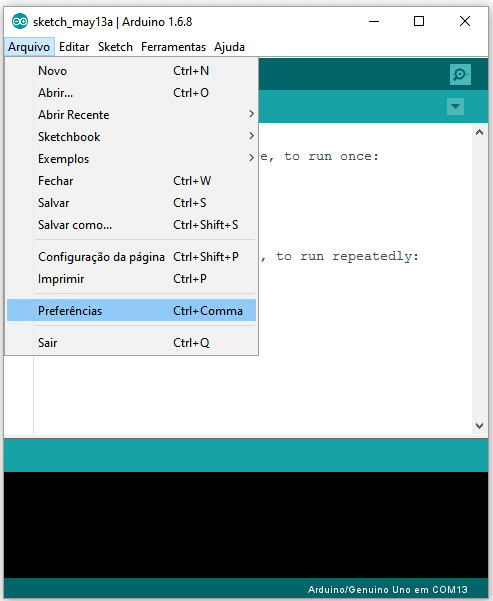

Entre na IDE do Arduino e clique em Arquivo -> Preferências:

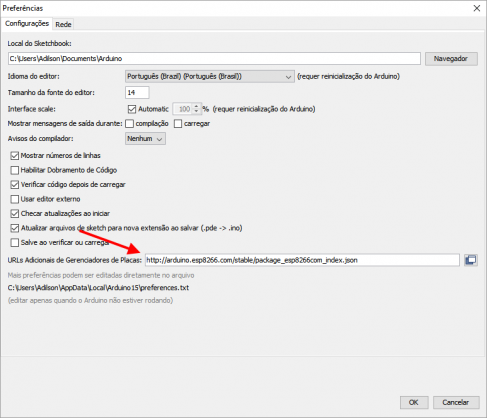

Na tela seguinte, digite o seguinte link no campo URLs adicionais de Gerenciadores de Placas:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

A sua tela ficará assim:

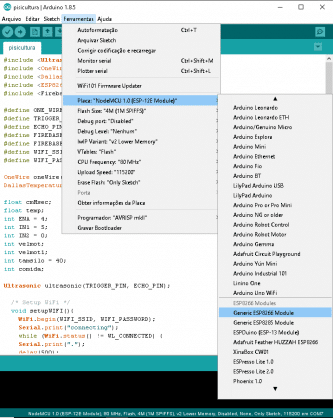

Clique em OK para retornar à tela principal da IDE. Agora clique em Ferramentas -> Placa -> Gerenciador de Placas:

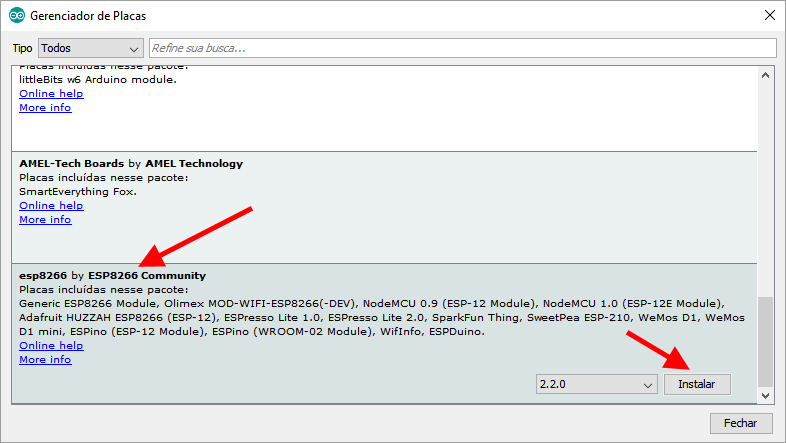

Utilize a barra de rolagem para encontrar o ESP8266 by ESP8266 Community e clique em INSTALAR.

Após alguns minutos as placas da linha ESP8266 já estarão disponíveis na lista de placas da IDE do Arduino.

Passo 3 – Montagem do circuito

Observe na Figura 2 um esquema do circuito que deve ser montado, faça as ligações entre o módulo ESP-01, um led e um conversor USB/UART. É importante lembrar de configurar o conversor para 3,3 V, exemplificado na Figura 3.

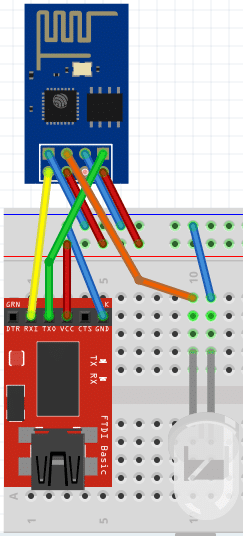

Esquema da montagem do módulo ESP-01.
Figura 2: Esquema da montagem do módulo ESP-01.
Configuração para 3,3 V do conversor USB/UART.
Figura 3: Configuração para 3,3 V do conversor USB/UART.

Passo 4 – Blink

Para realizar um teste inicial utilizou-se o seguinte código:

Faça o upload para o Arduino e depois de completar o upload, retire o GND do pino GPIO0. Se caso você utilizar Windows faça o download do driver CH340, que pode ser encontrado aqui.

Passo 5 – Firebase

O primeiro passo para utilizar o Firebase é criar uma conta em firebase.google.com.

Depois de criar conta vá ao console. Em seguida, clique em adicionar projeto.

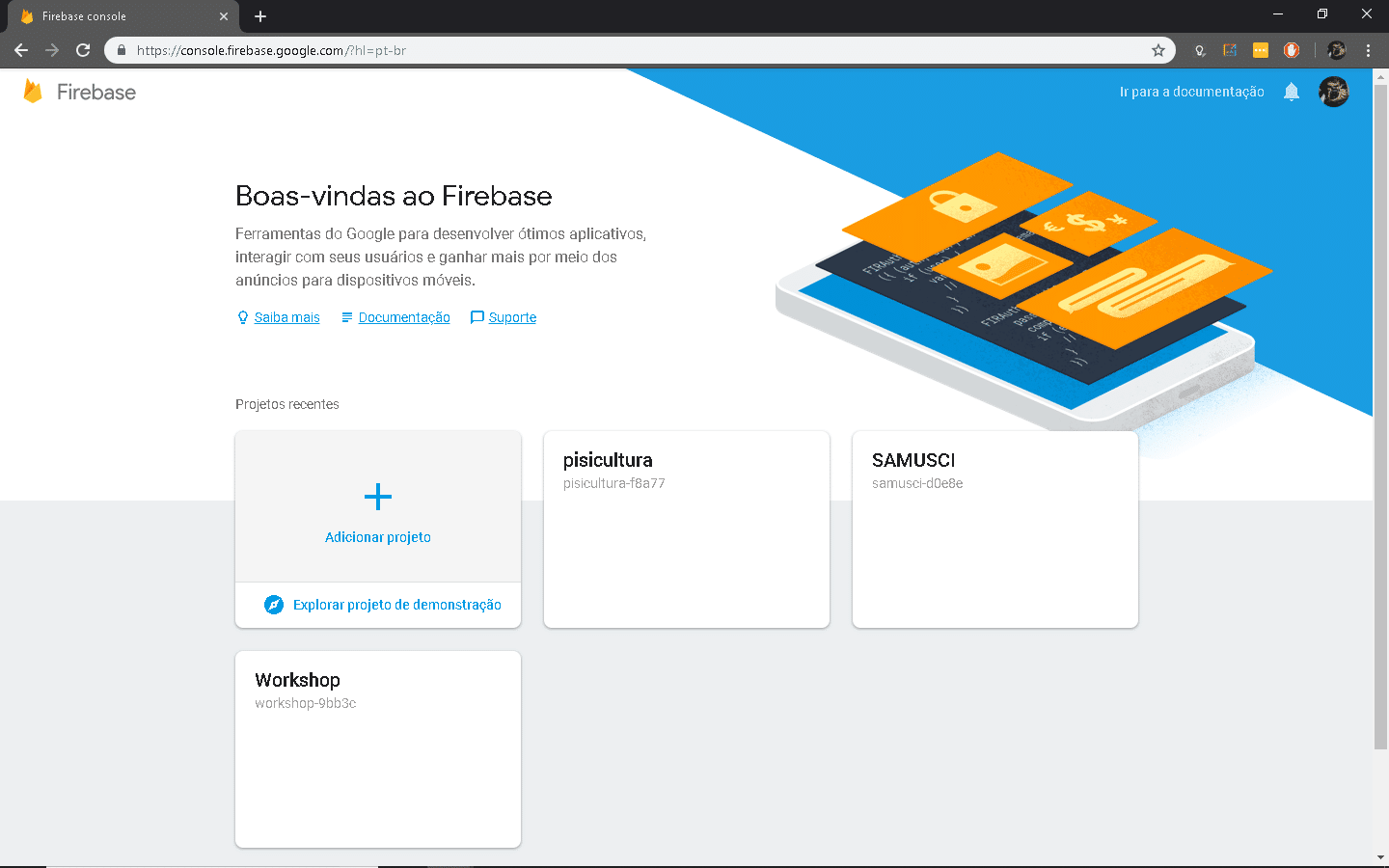

Página inicial console do Firebase.
Figura 4: Página inicial console do Firebase.

Configure, leia e aceite os termos e depois clique em criar.

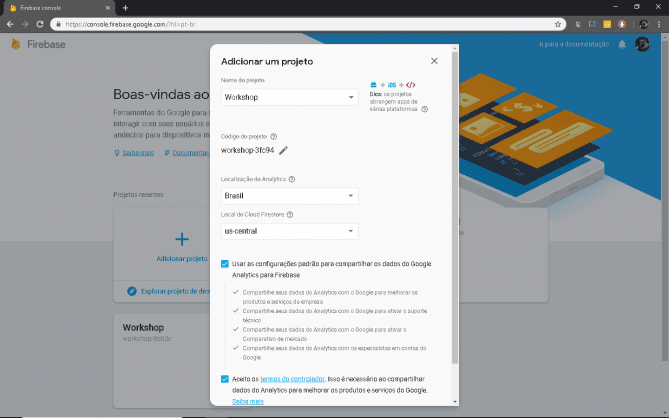

Página de configuração de um novo projeto Firebase.
Figura 5: Página de configuração de um novo projeto Firebase.

Vá até Database e crie o Real Time Database clicando em criar banco de dados, definas as regras como modo teste e clique em ativar.

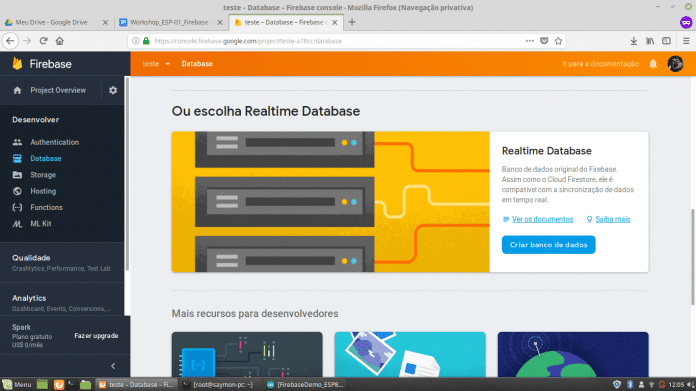

Página database do projeto.
Figura 6: Página database do projeto.

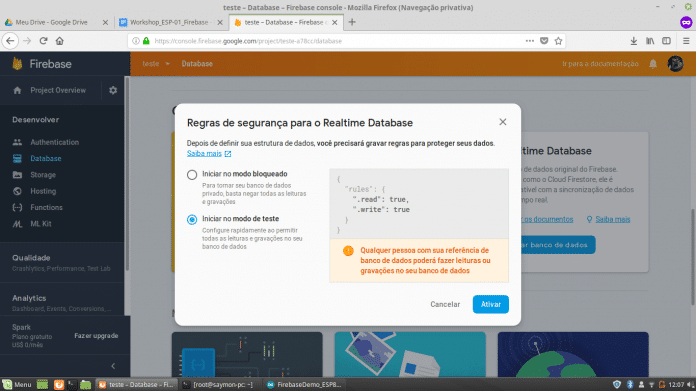

Tela de regras do banco de dados.
Figura 7: Tela de regras do banco de dados.

Passo 6 – Configurando a IDE Arduino para uso do Firebase

Baixe a biblioteca firebase-arduino em github.com/FirebaseExtended/firebase-arduino, e a biblioteca arduinojson vá em Skecth > Gerenciar biblioteca e pesquise arduinojson. Selecione a versão 5.13.1 e clique em instalar.

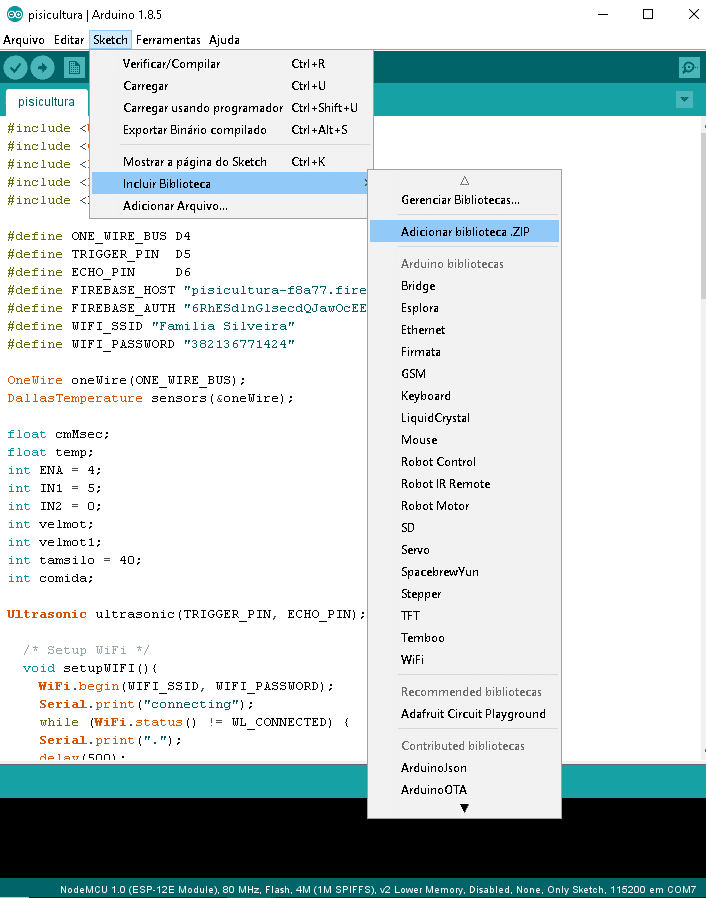

Agora vamos adicionar a biblioteca. Clique em Skecth > Incluir Biblioteca > Adicionar biblioteca ZIP e escolha o arquivo do download.

Figura 8: Menu para adicionar uma nova biblioteca .ZIP.

Passo 7 – Blink Firebase

Vamos agora fazer o primeiro teste usando o Firebase. Crie a variável “led” no firebase com o valor true, como nas figuras a seguir.

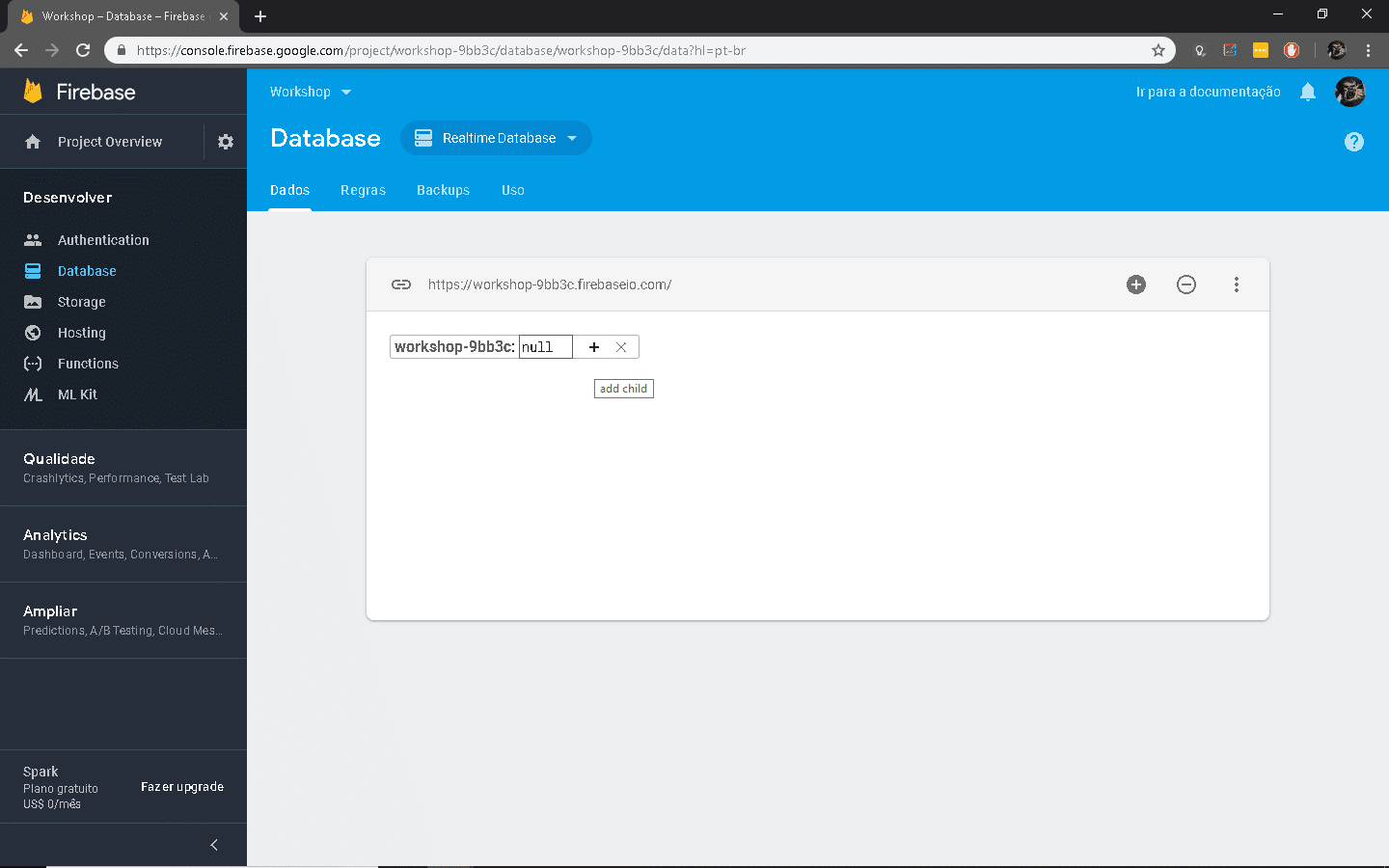

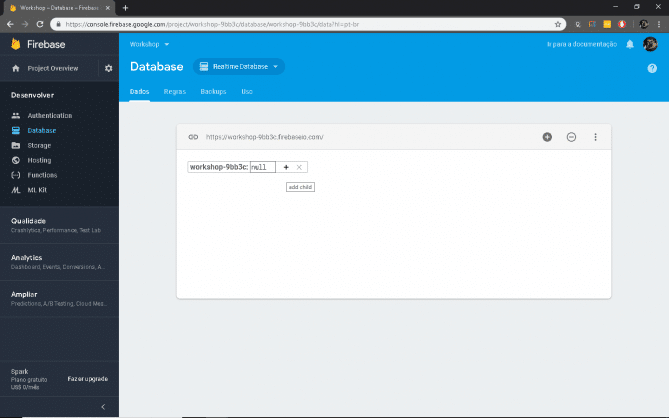

Tela Real Time Data Base.
Figura 9: Tela Real Time Data Base.

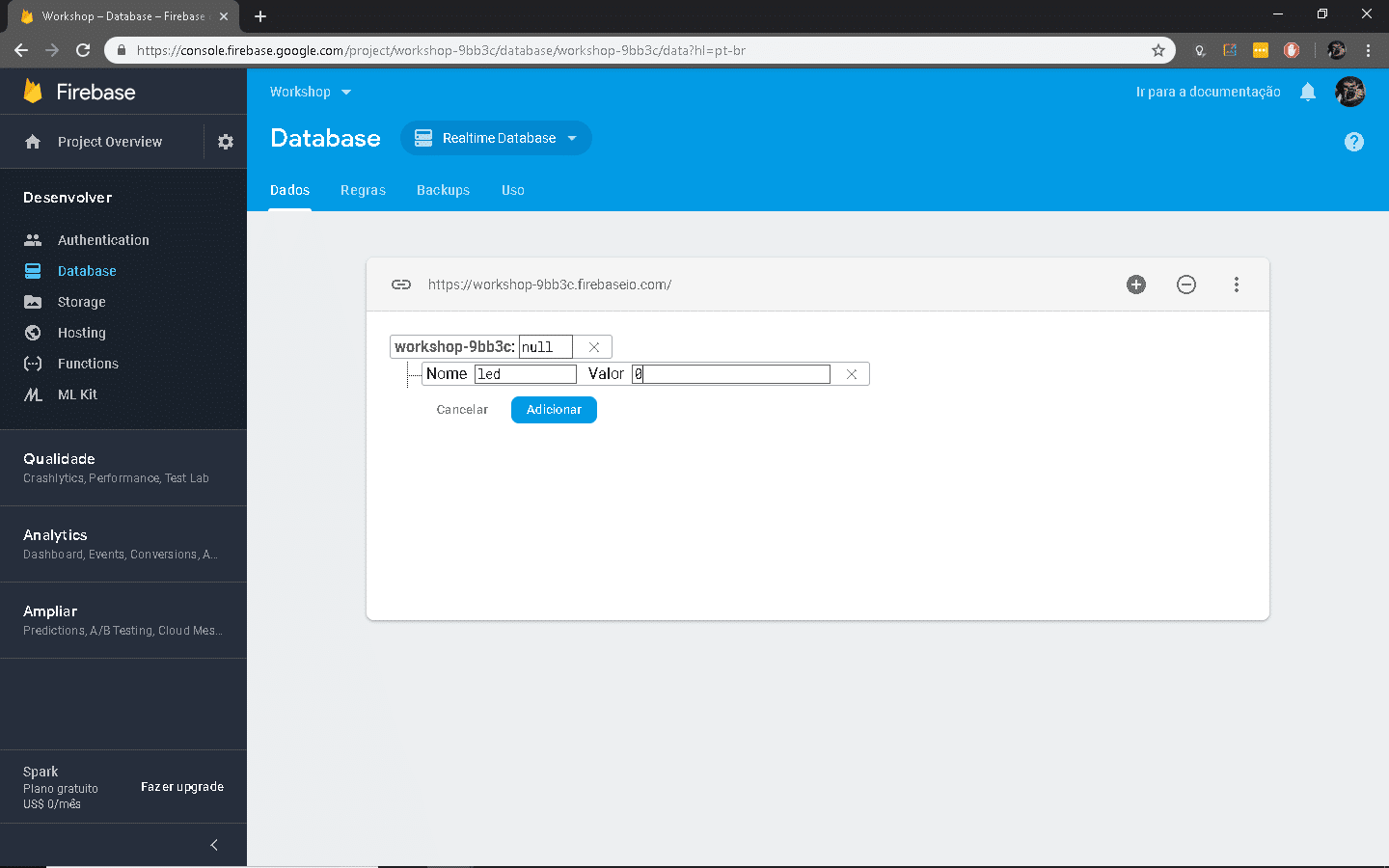

Criando variável led no Real Time DataBase.
Figura 10: Criando variável led no Real Time DataBase.

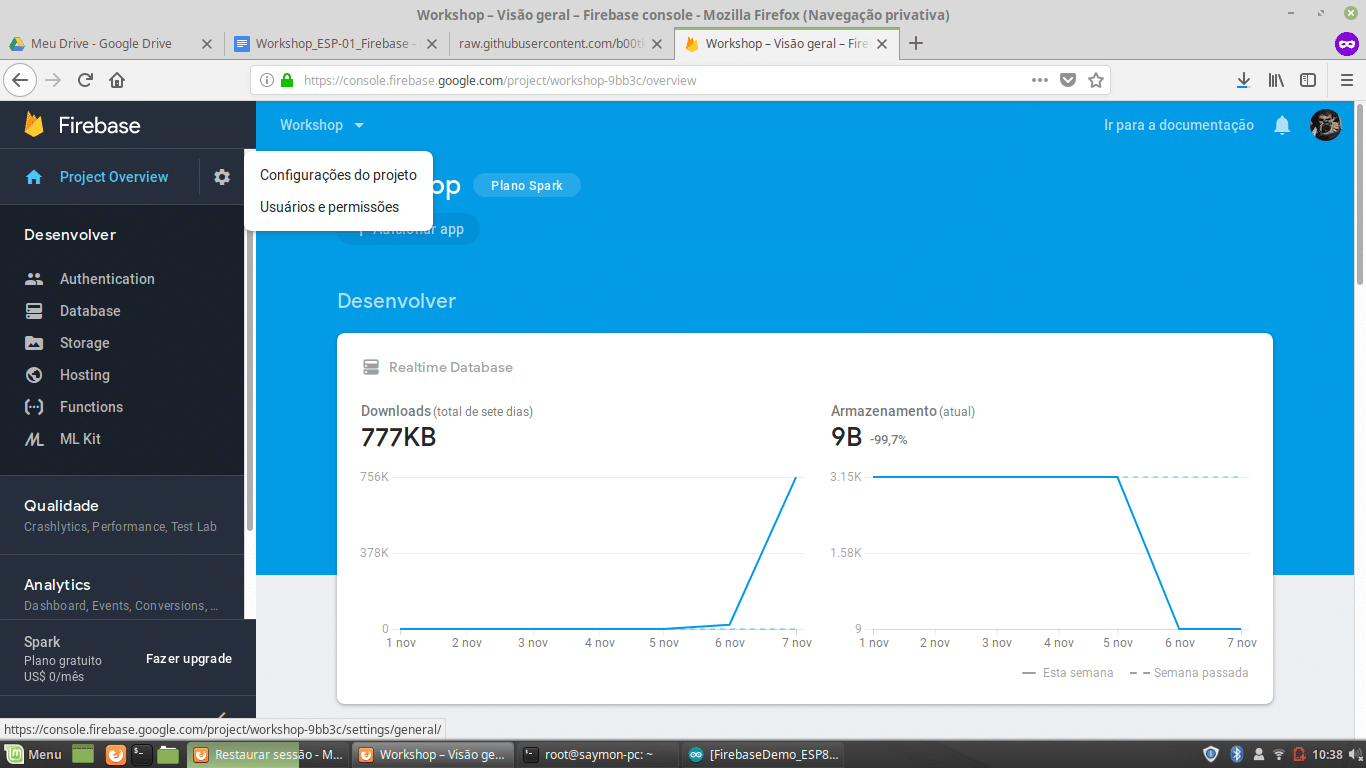

Para utilizar o real Time database do Firebase na ESP, vá até a configuração do projeto.

Tela inicial do Projeto no Firebase.
Figura 11: Tela inicial do Projeto no Firebase.

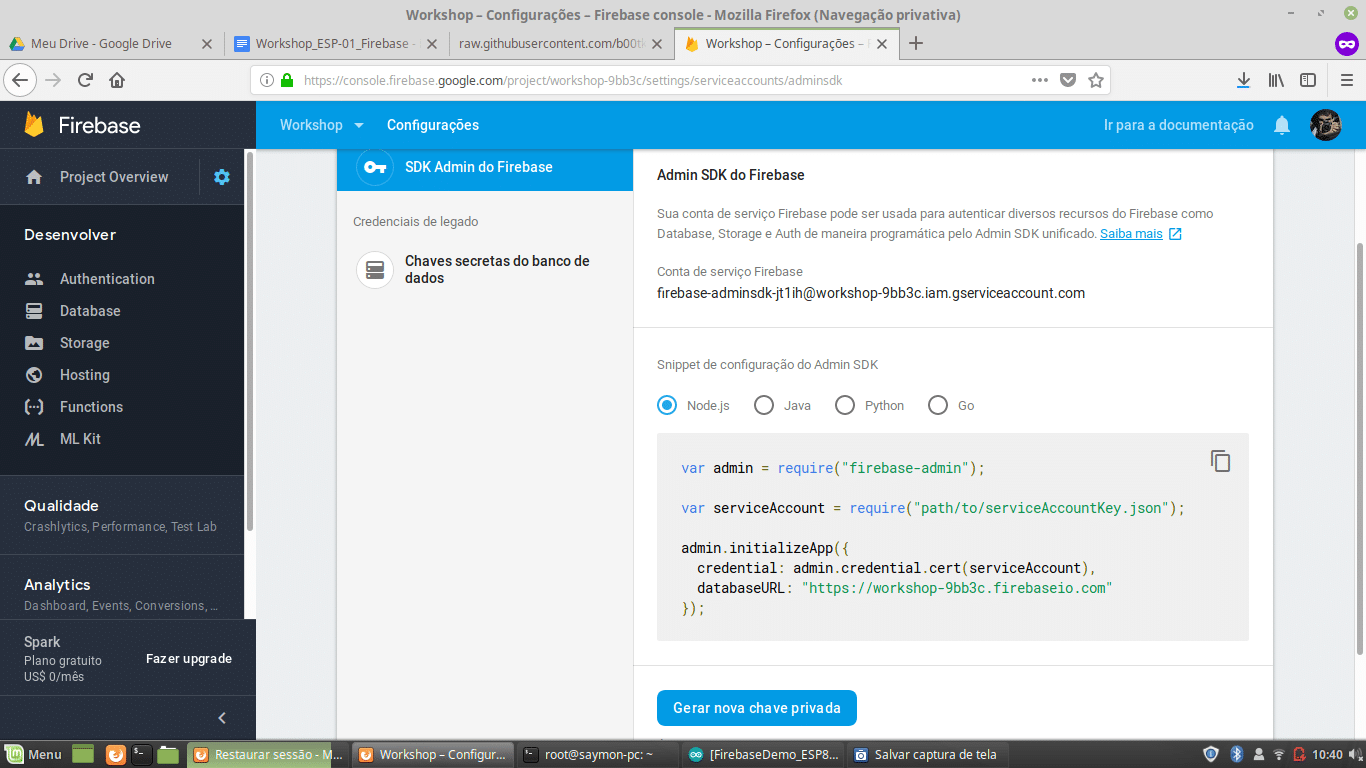

Depois em conta em serviço e anote seu databaseUrl sem o https.

Página Conta e Serviços do projeto.
Figura 12: Página Conta e Serviços do projeto.

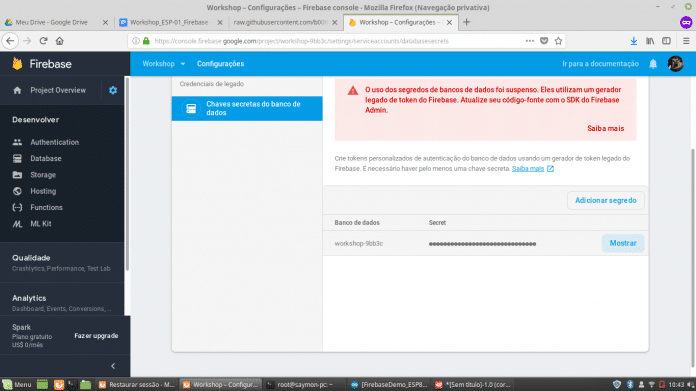

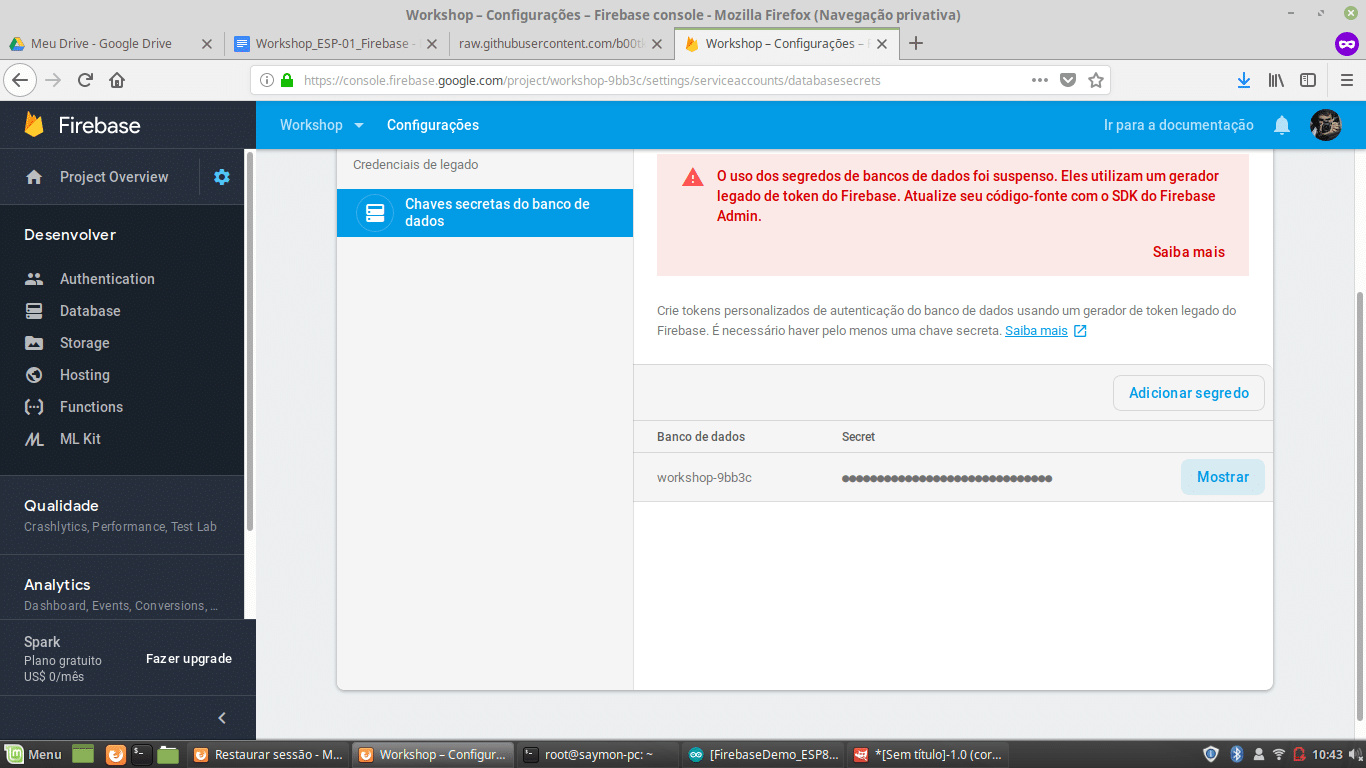

Depois vá em chaves secretas de banco de dados > clique em mostrar e anote sua secret key.

Página Chaves criptográficas do banco de dados.
Figura 13: Página Chaves criptográficas do banco de dados.

Programe o ESP-01, utilizando o seguinte código.

Alterne a variável led no firebase entre true para ligar o led e false para desligar.

Pronto, você aprendeu o básico de como fazer uma aplicação de IoT utilizando um módulo ESP-01 e o Firebase. Uma dica que eu deixo é a leitura da documentação da API firebase-arduino e posteriormente faça um teste, envie dados de algum sensor para o Firebase e tente desenvolver uma aplicação web ou mobile para ler os dados no database e controlar o led.
