Parâmetros para a escolha de MOSFET nos projetos de fonte

Introdução



O MOSFET é um dos elementos básicos no projeto de fontes. Sua denominação MOSFET  é um acrônimo  de Metal Oxide Semiconductor Field Effect Transistor.



Símbolo simplificado do mosfet
Figura 1 - Símbolo simplificado do mosfet, Fonte: Sedra



Basicamente é considerado como um componente com três terminais, gate, drain e source, que atua de maneira simplificada como uma chave eletrônica. O artigo a seguir trata os principais aspectos na escolha de um MOSFET em projetos de conversores de energia.





Modos de operação do MOSFET



O MOSFET pode operar em 3 modos: corte, triodo e saturação. A Figura 2 ilustra estes comportamentos. Defini-se:

  • Vgs: tensão entre a gate e source;
  • Vth: tensão de threshold (limiar) de condução do componente;
  • Vds: tensão entre dreno e source.



Modos de operação do Mosfet
Figura 2 - Modos de operação do Mosfet, fonte: Sedra



Analisando graficamente a Figura 2, observa-se o comportamento quase linear de Id (corrente  dreno-source) em função da tensão Vds. Nesta região o MOSFET atua quase como um resistor cujo valor de resistência é relacionado ao coeficiente angular da respectiva reta (excluindo a região de transição para a saturação que não é tão suave). Para efeito de aplicabilidade prática geralmente trabalha-se com o MOSFET nas regiões de corte e saturação.





Analisando o Datasheet dos MOSFETs



Como estudo de caso pode-se considerar o BSC120N03MS G, um mosfet de 30V, canal N, PG-TDSON-8.

Página Inicial do Datasheet de BSC120N03MS G

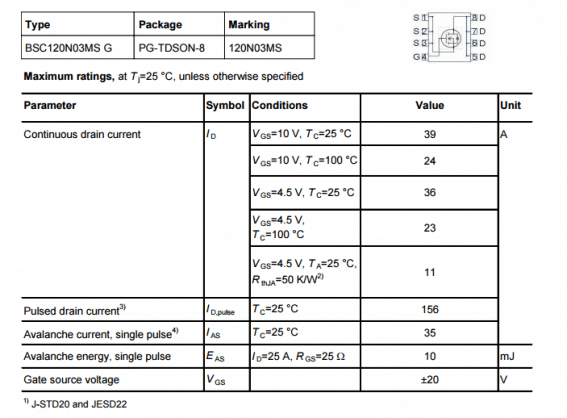

Figura 3 - Página Inicial do Datasheet de BSC120N03MS G



O primeiro ponto a ser considerado é a corrente. De acordo com a Figura 3, o seu valor é 39 A a 25º C e cai para 24 A a 100º C  sob as mesmas condições. Outro ponto que pode causar certa estranheza é a dimensão da corrente pulsada de dreno que pode ser manipulada pelo BSC120N03, que é 156 A a 25º C. Isto pode ser explicado considerando que a energia total manipulada pelo MOSFET é pequena desde que a duração do pulso também seja. Sabe-se que a energia é a integral da potência instantânea pelo tempo:



Logo a energia absorvida será dada por:





O datasheet do componente dá uma visão da duração permitida destes pulsos desde que as condições de contorno sejam observadas, isto é, Tj (temperatura de junção), Ta (temperatura ambiente) e t (tempo). O gráfico abaixo fornece esta visão.



Área de operação segura do MOSFET
Figura 4 - Área de operação segura





Energia de Avalanche



Para testar a robustez do MOSFET com relação à energia de avalanche, um sistema básico de teste é definido de acordo com a Figura 5.



Teste para medida da Energia Avalanche
Figura 5 - Teste para medida da Energia Avalanche



O parâmetro Eas é a energia máxima que pode ser dissipada pelo dispositivo durante um evento de avalanche de pulso único. Há diferenças na especificação de Eas  de acordo com o teste que cada fabricante realiza, desta maneira é necessário analisar com cuidado os dados de datasheet. Alguns fabricantes usam a aproximação estatística, isto significa que os dispositivos são testados até o ponto de falha e o valor de Eas é uma média dessas medidas. Outros fabricantes testam os MOSFETs nas condições da Figura 5.





Encapsulamento



Atualmente há uma variedade enorme de soluções e novos encapsulamentos no mercado: os clássicos TO220, TO247 e D2PAK não são as únicas opções para os desenvolvedores. O desenvolvimento destes novos invólucros foi acompanhado pela melhoria das características dinâmicas dos MOSFETs, permitindo a redução de dissipadores ou até a mesma dissipação na própria PCB. Exemplos:



Exemplos de encapsulamentos de MOSFET

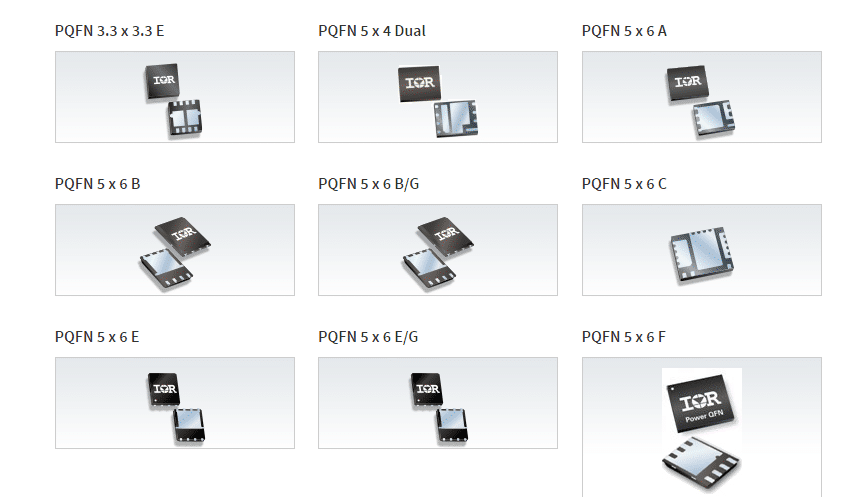

Figura 6 - Exemplos de encapsulamentos de MOSFETs



Cada encapsulamento possui benefícios e contrapartidas, itens como resistência do package, indutância característica, resistência térmica devem ser considerados. A tabela abaixo ilustra algumas destas diferenças.



Parâmetros típicos de alguns encapsulamentos SMT
Figura 7 - Parâmetros típicos de alguns encapsulamentos SMT



Obviamente alguns benefícios implicam em custo extra que podem ser absorvidos pela redução do dissipador, por exemplo. Como tendência de mercado o encapsulamento PowerQFN tem se disseminado em razão do custo competitivo e eficiência.





Conclusão



Durante o projeto de conversores de energia, a escolha de MOSFETs deve ser cuidadosa, levando-se em conta tensão, corrente de operação, encapsulamento e também a Energia de Avalanche de pulso único. Os datasheets provêem uma fonte valiosa de dados, contudo os mesmos devem ser avaliados com atenção a fim de se evitar erros no projeto.





Referências



  1. Microelectronic Circuits - Fifth Edition Sedra/Smith
  2. Site Infineon
  3. Artigo Choosing The Right Power MOSFET Package, consultado em 19/3/2017
  4. Artigo Power MOSFET Avalanche Design Guidelines, consultado em 19/3/2017
