Lendo e enviando dados LDR para o firebase utilizando ESP8266 NodeMCU

LDR

Este artigo tem como objetivo principal o envio de dados de um sensor LDR para a plataforma Firebase utilizando a placa de desenvolvimento ESP8266 NodeMCU.



O LDR é um resistor cuja resistência varia conforme a intensidade da luz que incide sobre ele. À medida que a intensidade da luz aumenta, a sua resistência diminui.

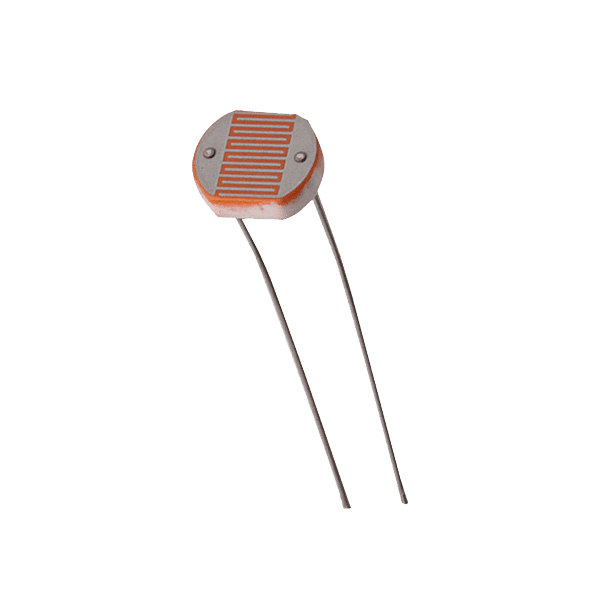

LDR 5mm.
Figura 1: LDR 5mm.



A NodeMCU é uma placa de desenvolvimento que combina o chip ESP8266, uma interface USB-serial e um regulador de tensão 3,3 V. A programação pode ser feita usando linguagem LUA ou a IDE do Arduino, utilizando a comunicação via cabo micro-usb.



ESP8266 NodeMCU.
Figura 2: ESP8266 NodeMCU.



O Firebase é a plataforma de desenvolvimento mobile e web desenvolvida pela Firebase, Inc. e posteriormente adquirida pela Google. Através da combinação entre o módulo e a plataforma que serão utilizadas, é possível fazer uma série de aplicações de Internet das Coisas.



Nesse tutorial utilizaremos o Arduino IDE para programar a NodeMCU. Caso você não tenha a IDE instalada em seu computador, é só seguir os passos neste artigo do Fábio Souza.



Passo 1 - Configuração da IDE do Arduino para o ESP- 01



Veja como instalar a ESP8266 no artigo Crie seu primeiro projeto usando o módulo ESP-01 e FirebaseSelecione a ESP8266 NodeMCU em Ferramenta -> Placa.

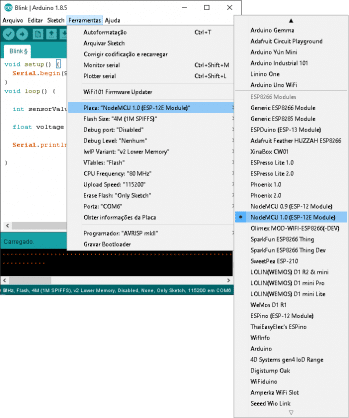

Menu de placas pós instalação.
Figura 3: Menu de placas pós instalação.



Para usuário Windows, lembre-se de verificar o driver da sua placa. Existem 2 variações de NodeMCU com o CH340 e com CP2102, faça o download e instale de acordo com sua placa.



Passo 2 - Montagem do circuito

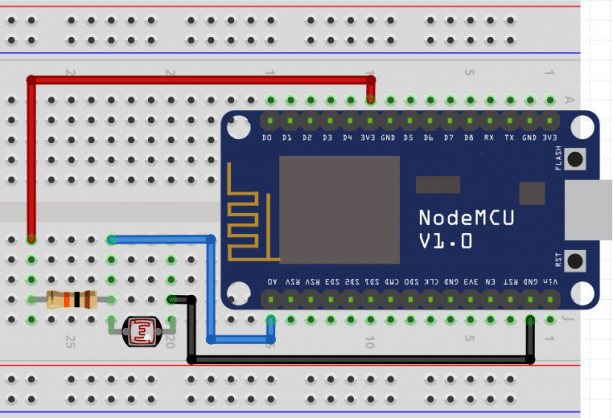

Esquema da montagem do projeto.
Figura 4: Esquema da montagem do projeto.



Passo 3 - Código para ler o LDR



void setup() {
  Serial.begin(9600);   // Inicia a comunicação serial
}
void loop() {

  int sensorValue = analogRead(A0);   // Ler o pino Analógico A0 onde está o LDR
  float voltage = sensorValue * (3.3 / 1024.0);   // Converter a leitura analógica (que vai de 0 - 1023) para uma voltagem (0 - 3.3V), quanto de acordo com a intensidade de luz no LDR a voltagem diminui.
  Serial.println(voltage);   // Mostrar valor da voltagem no monitor serial

}



Envie para a placa o código para ESP8266 NodeMCU, coloque uma fonte de luz próximo ao LDR e veja a variação no Serial Monitor clicando no ícone, da Figura 5, no canto superior direito.



Ícone para visualização da porta serial.
Figura 5: Ícone para visualização da porta serial.



Passo 4 - Configuração do Firebase



Veja como configurar o firebase no artigo: Crie seu primeiro projeto usando o módulo ESP-01 e Firebase.



Passo 5 - Configurando a IDE Arduino para uso do Firebase



Baixe a biblioteca firebase-arduino em github.com/FirebaseExtended/firebase-arduino.



Agora para adicionar a biblioteca. Clique em Skecth > Incluir Biblioteca > Adicionar biblioteca .ZIP.

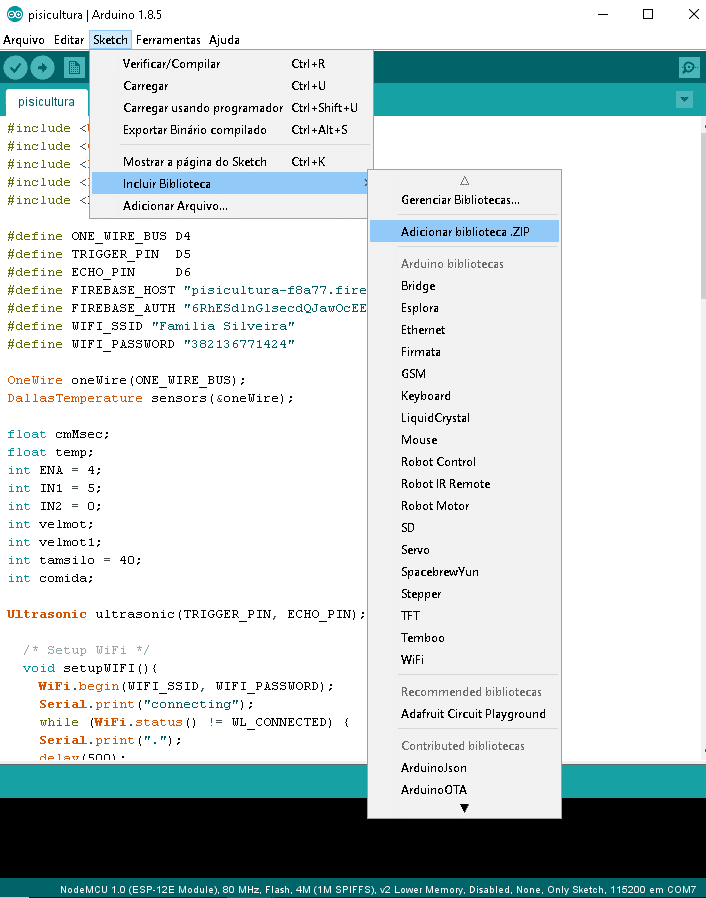

Menu para adicionar uma nova biblioteca .ZIP.
Figura 6: Menu para adicionar uma nova biblioteca .ZIP.



Instale biblioteca arduinojson. Vá em Sketch > Gerenciar biblioteca e pesquise arduinojson. Selecione a versão 5.13.1 e clique em instalar.



Passo 6 - Enviando dado do LDR para o Firebase



Envie o código para ESP8266 NodeMCU.

#include <ESP8266WiFi.h>
#include <FirebaseArduino.h>

// Set these to run example.
#define FIREBASE_HOST "workshop-9bb3c.firebaseio.com"
#define FIREBASE_AUTH "VKIZQ2q335nXFk8BdWrlreM1vcx2uhzRyTQWMhq1"
#define WIFI_SSID "Guilherme"
#define WIFI_PASSWORD "S22031998"

void setup() {
  Serial.begin(9600);

  // connect to wifi.
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  Serial.print("conectando");
  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(500);
  }
  Serial.println();
  Serial.print("conectado: ");
  Serial.println(WiFi.localIP());

  Firebase.begin(FIREBASE_HOST, FIREBASE_AUTH);
}
void loop() {

  int sensorValue = analogRead(A0);   // Ler o pino Analógico A0 onde está o LDR
  float voltagem = sensorValue * (3.3 / 1024.0);   // Converter a leitura analógica (que vai de 0 - 1023) para uma voltagem (0 - 3.3V), quanto de acordo com a intensidade de luz no LDR a voltagem diminui.
  Serial.println(voltagem);   // Mostrar valor da voltagem no monitor serial
  Firebase.pushFloat("LDR", voltagem); // Envia o dado da variavel voltagem para a variavel LDR no Firebase
  delay(5000); // Espera 5 segundos

}



Abra seu Firebase e veja os dados enviados.

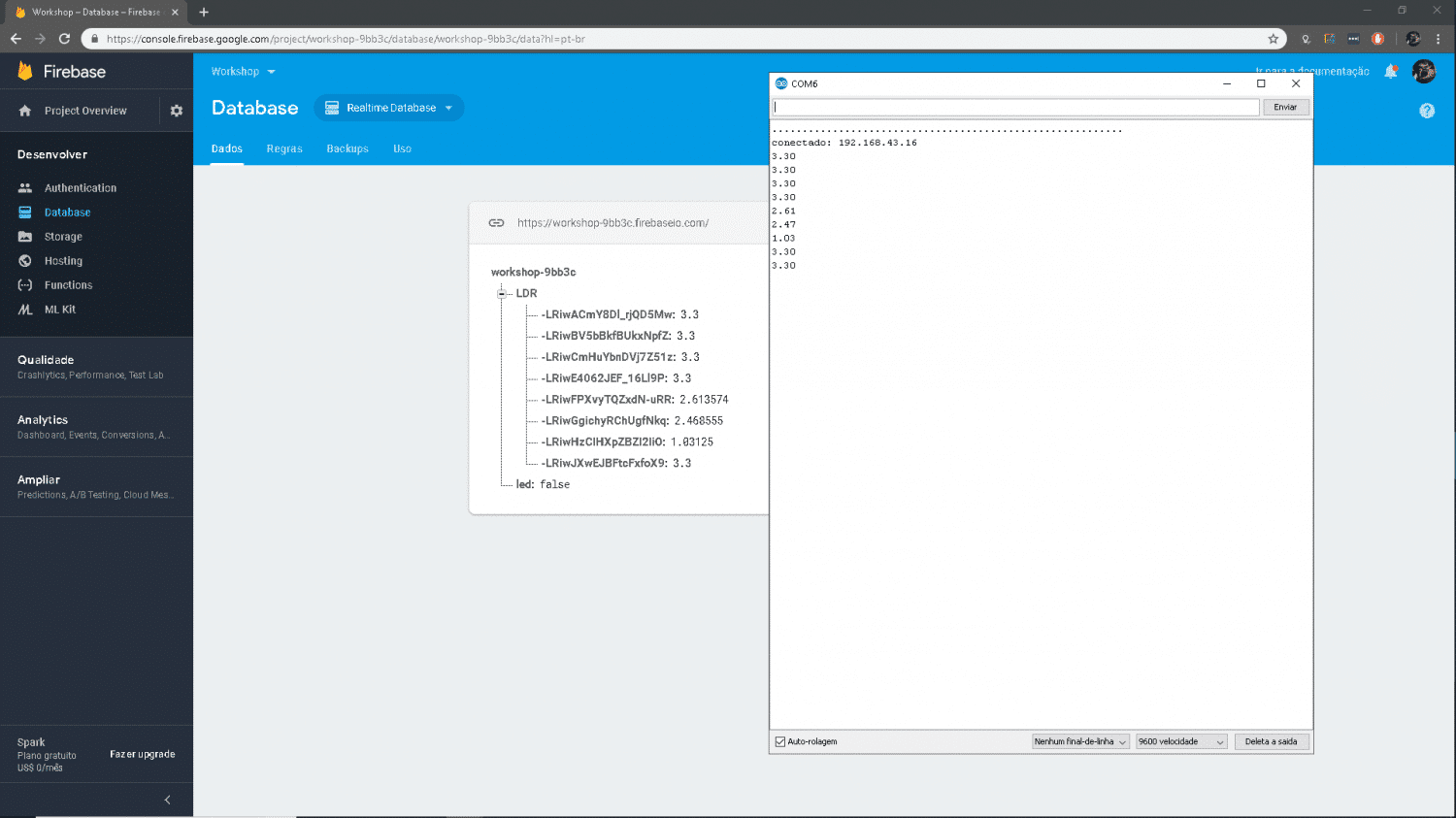

Real Time Database Firebase.
Figura 7: Real Time Database Firebase.



Passo 7 - Criando uma aplicação web para mostrar o valor



Crie o arquivo index.html, copie, depois cole esse código, salve e execute.

  <!-- Codigo HTML -->

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <title>LDR</title>
    <style>
      body{
        background-color: #f0f0f0;
      }
</style>
  </head>

  <body>
    <center>
    <h1><span id="valorLDR"></span></span></h1>
  </body>
  </center>

<!-- Scripts JS -->

  <script src="https://www.gstatic.com/firebasejs/5.5.8/firebase.js"></script>
  <script type="text/javascript">
  (function(){

  var config = {
    apiKey: "",
    authDomain: "",
    databaseURL: "",
    projectId: "",
    storageBucket: "",
    messagingSenderId: ""
  };
  firebase.initializeApp(config);
  var db = firebase.database();

  var LDR = db.ref('LDR');


  LDR.on('value', onNewData('valorLDR'));

  })();

  function onNewData(currentValueEl, metric){
  return function(snapshot){
    var readings = snapshot.val();
    if(readings){
        var currentValue;
        var data = [];
        for(var key in readings){
          currentValue = readings[key]
          data.push(currentValue);
        }

        document.getElementById(currentValueEl).innerText = currentValue + 'V';
      }
    }
  }
  ('value', function(snapshot){
  });
</script>
</html>



Para o código funcionar vá ao Firebase > Project Overview > Clique no ícone:



Ícone para início da compilação.
Figura 8: Ícone para início da compilação.

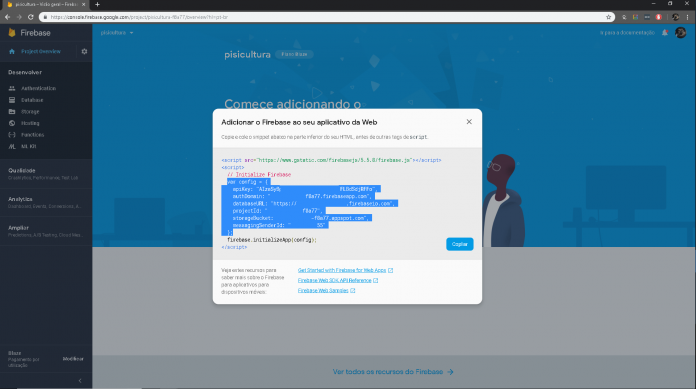

Adicionar o Firebase a aplicação Web.
Figura 9: Adicionar o Firebase a aplicação Web.



Copie sua varconfig e substitua no código html.

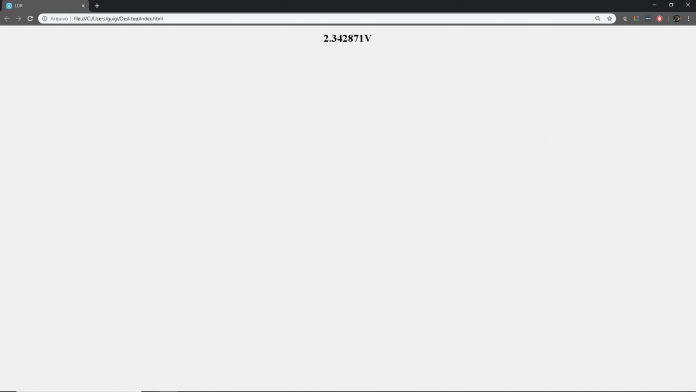

Tela para mostrar o valor do Firebase.
Figura 10: Tela para mostrar o valor do Firebase.



Pronto, nesse artigo você aprendeu a enviar dados para o Firebase usando a ESP8266 NodeMCU e mostrar esse dado numa aplicação web. Uma dica que eu deixo é a leitura do artigo: Crie seu primeiro projeto usando o módulo ESP-01 e Firebase, lá você vai aprender como ler dados do Firebase e acender um led, lembre-se na hora de gravar a placa mudar para a NodeMCU.
