Conhecendo a Electron 3G-U260: Dispositivos conectados à nuvem utilizando a internet 3G

Electron-3G-U260-destaque

Em se tratando de IoT (Internet of Things ou Internet das Coisas), grande parte dos desenvolvedores de firmware buscam estratégias que conectem seus dispositivos à nuvem por meio da rede Wi-Fi. Geralmente isto acontece pelo fato de que os módulos Wi-Fi apresentam-se para o mercado com baixos custos, vasta gama de recursos disponíveis na internet, compatibilidades com diversas plataformas, GPIOs, conversores AD, etc.



Porém a rede Wi-Fi tem seu alcance limitado, o que para algumas aplicações pode ser um grande obstáculo. Levando isto em consideração, a empresa americana Particle IO, criadora da plataforma Photon (Wi-Fi) foi além e disponibilizou para o mercado a plataforma Electron 3G -U260 (figura 1). Neste artigo iremos abordar algumas características introdutórias da plataforma Electron.

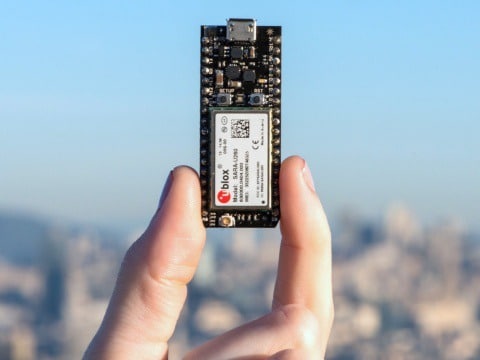

Plataforma Electron 3G-U260
Figura 1 - Plataforma Electron





O que é a Electron?



A Electron é uma plataforma de código aberto baseada em Arduino, que permite a conexão de um hardware com a nuvem. Para tal recurso ela utiliza um módulo U-blox SARA-U260 que é capaz de integrar os modos 2G e 3G de celular. O microcontrolador utilizado na Electron é um STM32F205 de 120MHz, ARM Cortex-M3. Vale ressaltar que a Electron é certificada FCC, CE e IC.



Outros aspectos importantes que envolvem a parte de hardware voltam-se para os periféricos e GPIOs. A plataforma Electron entrega:

  • 30 pinos digitais;
  • 12 pinos analógicos (ADC);
  • 2 pinos analógicos (DAC);
  • 3 pinos UART;
  • 2 canais de SPI;
  • 1 canal de I2S;
  • 1 canal de I2C;
  • 13 pinos de PWM;
  • Tensão de pperação : 3,3V;
  • Botão de WKP (Wake Up);
  • Botão para selecionar os modos de conectividade;
  • Botão de Reset;
  • VIN de 5.0 VDC a 12.0 VDC.





Quais dispositivos precisam estar integrados junto à Electron, para que tenha conectividade?



Junto à plataforma Electron é disponibilizado um cartão SIM (semelhante ao da figura 2) que contém planos de dados para aplicações com baixas larguras de banda. Este cartão deve ser ativado para que o hardware conecte-se à nuvem. Os planos do cartão podem variar de acordo com a quantidade de dispositivos, localização e a quantidade de dados utilizados. É importante salientar que o cartão SIM da Particle está disponível em mais de 100 países e na compra de uma Electron, é disponibilizado para o usuário um plano de 1MB por durante 3 meses. Outra opção, é a utilização de um chip de uma operadora local, porém devem ser mudadas algumas configurações para que haja a conectividade.



Cartão SIM da Particle Electron 3G-U260
Figura 2 - Cartão SIM da Particle



Não basta apenas o cartão SIM para a Electron conectar-se com a nuvem. É necessária a utilização de uma antena e uma bateria, como ilustra a figura 3 a seguir. A antena fornecida junto à Electron é da fabricante Taoglas e tem um ganho de 1dBi a aproximadamente 2.39 dBi. Já a bateria é uma LiPo (Lithium-Ion Polymer) que fornece 3,7V e 2000mAh. Há uma unidade de gerenciamento de energia, para que a bateria tenha maior durabilidade.



Electron + Bateria de LiPo+ Antena
Figura 3 - Electron + Bateria de LiPo+ Antena





E como programar para conectar os dispositivos na nuvem ?



Para programar a Electron, há duas opções:

  • IDE online (build) ou;
  • IDE offline (Particle Dev).



A IDE online apresenta de forma simplificada alguns recursos, como: inclusão de bibliotecas baseadas em Arduino, ícones para compilação da flash OTA (Over The Air), download do firmware para compilação via USB, documentação, dashboard e configurações. Já a Particle Dev disponibiliza os mesmos recursos, porém conta com um Serial Monitor. A vantagem da IDE online é que ela possibilita também a programação do código por meio de qualquer computador conectado à internet. Para isto, basta cadastrar um e-mail e senha.

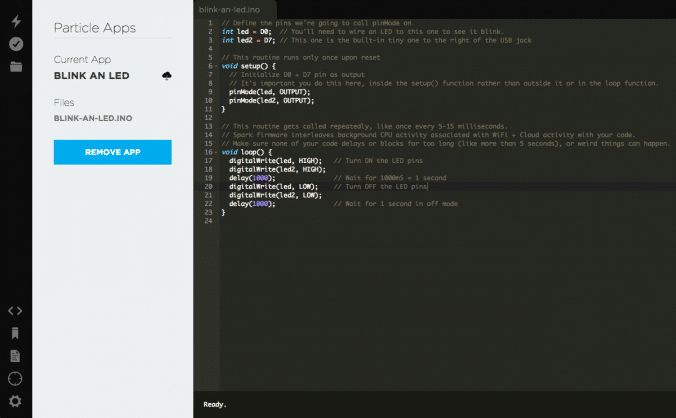

Web IDE (Build) para Electron 3G-U260
Figura 4 - Web IDE (Build)



Uma vez que seja gerado um firmware que utilize a função Particle.publish() e ao mesmo tempo a Electron esteja com conexão 3G, basta abrir a dashboard que está na IDE online e todos os eventos serão publicados na nuvem da Particle, junto com os dados, a data de publicação e qual dispositivo está gerando o evento, como demonstra a figura 5 abaixo.

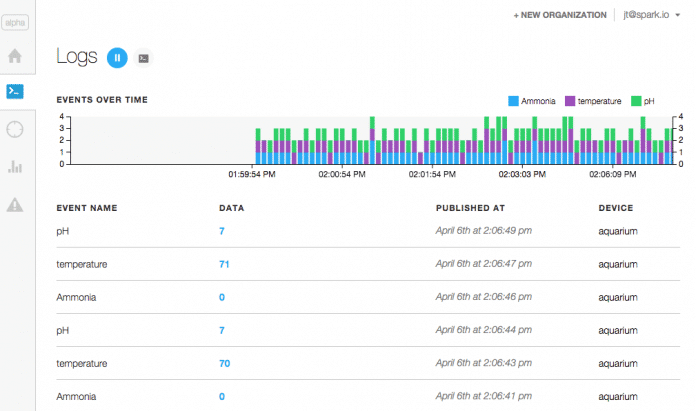

Dashboard da Particle
Figura 5 - Dashboard da Particle



Em meio a estes recursos, é possível controlar módulos ou sensores de qualquer lugar que tenha sinal 2G ou 3G no mundo.





E para quem não tem muita familiaridade com programação ?



A Particle criou um aplicativo voltado para prototipagem de aplicações mais simples, proporcionando ao usuário a possibilidade de realizar o acionamento de pinos digitais, leituras de pinos analógicos, etc; sem a necessidade de conhecimentos em programação baseada em C para microcontroladores. Este aplicativo é compatível com os sistemas Android e iOS e está demonstrado na imagem 6 a seguir.



Dispositivos conectados ao App e a interface de acionamento dos pinos.
Figura 6 - Dispositivos conectados ao App e a interface de acionamento dos pinos.





E o custo ?



Um KIT Electron 3G está custando U$69,00 e pode ser adquirido através do site da própria Particle.



São fornecidos:

  • 1 Electron - U260;
  • 1 Antena Taoglass;
  • 1 Cartão SIM Particle;
  • 1 Bateria de LiPo 3,7V - 2000mAh;
  • 1 Protoboard;
  • Led, Sensor LDR e Resistores;
  • Cabo USB;
  • Adesivo Particle (Este eu colei no meu notebook).





Referências



https://docs.particle.io/datasheets/electron-datasheet/
