Editorial: Custo do firmware

Ultimamente temos ouvido notícias sobre o que um erro de firmware pode acarretar negativamente para empresas. Prejuízo, perda de confiança, má qualidade dos produtos, etc. são alguns exemplos de consequências, resultado de erros/bugs indesejados ou até mesmo de código inserido com a finalidade de se obter indevida vantagem. Isso nos leva a pensar no custo do firmware, o que qualidades ou defeitos do código influenciam direta ou indiretamente no valor agregado do produto.



O objetivo do artigo não é quantificar o custo real, mas sim apontar o que pode ser feito para reduzir o valor gasto dentro de um projeto, dado que cada equipe tem um custo.



Vamos utilizar aqui alguns valores apresentados pelo Jack Ganssle em seu livro The Art of Designing Embedded Systems. Além disso, vale a pena conferirmos um trecho da entrevista que ele nos concedeu, onde ele discute como é interpretado o conceito de qualidade pelas as empresas, dada a vasta experiência que ele possui na área.



Question: Jack, even on current days, a huge amount of companies doesn’t mind about quality, instead they want their projects done now, what do you think about that?



Jack Ganssle: Quality is my pet peeve, we just don’t do the things we should be doing to get the quality needed. Toyota had to pay 1.2 billion dollars because of their bad software, and if you think about it, that code is now the most expensive software anyone has ever written. It is true we all need to rush but it will always cost you more. There is a quote that I really like: shortcut makes for a long detours. In the past we could get away with it because our systems were quite simple, but they are a lot more complicated now, so I don’t think we can continue doing things without quality. And the thing is, we know how to do it right, and we choose not to do so. To me that is more like a mortal sin, it is no longer acceptable. We’ve had 30 years to teach us the right way to build embedded systems, and, sooner or later, people are going to start getting really hurt with driverless cars, avionics and even medical instruments. There was a big recall in US a few years ago of infusion pumps, these machines used to inject drug in the blood, due to firmware errors and other problems.





Qual é o custo do firmware?



Um estudo realizado internamente pela Bell Labs revelou que para se obter de 1 a 2 defeitos a cada 1.000 linhas de código de seus projetos, precisa-se produzir de 150 a 300 linhas de código por mês. Considerando que os salários e gastos pertinentes ao desenvolvimento, gera-se um custo de aproximadamente $25~$50 por linha de código.



Devem estar se perguntando por que é tão cara uma linha de código. Pois bem, vejam outro exemplo, o software de controle de uma missão com ônibus espacial da NASA, feito pelos engenheiros da IBM. Pode ser considerado um software com “zero erros”, já que apresenta um custo aproximado de $1.000 por linha de código. É o melhor código já escrito então?



Quando chega-se ao final de um projeto, é importante se somar todos os custos envolvidos, desde a fase de iniciação (onde os requisitos são elucidados) até a fase de entrega/implementação. Assim popula-se um histórico de projetos e respectivos custos, e percebe-se que os valores estimados estão bem abaixo do realizado. E por quê?



E durante todo esse tempo mudanças acontecem, essa é a única certeza num processo de desenvolvimento de software. Pois bem, já que esse dado é conhecido, por que não é preparado um processo de forma a facilitar a mudança? Vamos apontar algumas técnicas que podem lhe ajudar.



Mas antes disso, vamos nos familiarizar com a mudança. Quanto ela custa?





Quanto custa a mudança?



O processo de desenvolvimento de software de uma empresa, seja baseado no modelo Waterfall, tradicional (RUP) ou algum ágil, é composto pelas seguintes grandes fases:

  • Elucidação de requisitos;
  • Modelagem;
  • Codificação;
  • Testes;
  • Implantação.



O que é de se esperar com relação a um defeito ser encontrado ou pedido de mudança acontecer nessas diferentes fases? A tendência é imaginar que ele aumenta quando essa mudança acontece mais próximo da fase de entrega do projeto. E é isso mesmo o que acontece! Um estudo realizado por Boehm [1] aponta esse fenômeno. Veja a Figura 1.



custo do firmware: custo da mudanÇa
Figura 1 - Custo relativo de uma mudança
Fonte: Pressman, R. S., Software Engineering: A Practitioner's Approach, Fifth edition, 2001



Por isso que o custo de um bug encontrado em campo é muito mais caro para a empresa do que o mesmo encontrado na fase de desenvolvimento, ou mesmo durante os testes internos. Um dos grandes problemas com relação a um bug encontrado em campo é o sentimento criado pelo cliente com relação ao produto, o que pode ser muito pior para a empresa que o custo resultante da correção do problema.



Qual será a razão para que isso aconteça e como evitar ou melhorar o resultado?



A resposta é implementar um processo de desenvolvimento de software focado em qualidade. Seja ele baseado no processo tradicional (RUP), espiral, waterfall, ágil, etc. O importante é fazer com que sejam criadas pequenas entregas ao cliente ao longo do desenvolvimento, não somente para mostrar que algo está sendo feito, mas sim para entender, por parte do cliente, se o que está sendo entregue está correto. Tenham em mente que seguir o caminho que o cliente quer é o fundamental.



O controle de qualidade do processo garante que isso aconteça, rastreando cada um dos requisitos do projeto com os artefatos entregues. Mas esse controle não contém só esse passo. Podemos listar algumas técnicas que podem ajudar a desenvolver o produto da forma correta, evitando, assim, bugs:

  • Elucidação dos requisitos do projeto;
  • Adotar ferramenta de gerenciamento de configuração e mudanças;
  • Modelar o sistema usando uma arquitetura que atenda os requisitos não-funcionais do projeto;
  • Adotar padrões de codificação;
  • Implementar versionamento de código;
  • Executar inspeções de código.



Perguntamos-nos as vezes se chefes realmente entendem software. “Por que você quer perder tempo pensando em planejar/escrever código melhor ao invés de simplesmente escrever mais código?” É um tipo de pergunta que pode vir deles.



Código precisa funcionar, mas não somente isso. Ele precisa transmitir as ideias e criatividade do programador por meio de instruções e comentários inteligíveis de forma que outros desenvolvedores da equipe sejam capazes de darem manutenção no projeto. Esse resultado é obtido quando, por exemplo, a equipe adota padrões de codificação.





Padrões de codificação



Este é um detalhe que, quando discutido por uma equipe de desenvolvimento, pode gerar muito conflito entre os seus componentes. Isso porque a forma de se escrever código, esteticamente falando, é particular de cada um. No entanto, quando é desenvolvido um projeto em equipe - não necessariamente dentro de uma empresa, pode ser num grupo de TCC da faculdade - torna-se interessante e efetivo cada um que for agregar código escrever de uma forma padrão. Dessa forma não são criados códigos personalizados, com arquivos contendo estilos os mais diversos possíveis, já que muitos desenvolvedores ajudaram em sua elaboração.



Alguns padrões estão disponíveis publicamente, como o Jack Ganssle Standard, Google C++ Style Guide, GNU Coding Standard, SEI CERT C Coding Standard, Mozilla Coding style,  FreeBSD Kernel Style, etc. Outros pagos são muito bons, como o Netrino C e MISRA C. Basta pegar algum ou alguns deles, customizar de acordo com o que a equipe se adequa com mais naturalidade, e estabelecer como meta. Simples! O importante é não haver predomínio de egos ao interesse da equipe, e haver inspeções periódicas do código armazenado no repositório de código do projeto.



Veja um exemplo, abaixo, de código ofuscado, vencedor da competição IOCCC (The International Obfuscated C Code Contest). É um código que funciona, mas...



custo do firmware: código ofuscado
Figura 2 - Código ofuscado
Fonte: http://www.ioccc.org/2014/endoh1/prog.c



O que adianta ter um código que funciona bem, está de acordo com os padrões mais rigorosos de codificação, mas que ninguém sabe onde está? Ou pior, está com todos, mas cuja última versão é diferente em cada um dos computadores. O que acontece, numa empresa que adota esse processo, se o desenvolvedor que possui a versão correta deixa a empresa e resolve apagar tudo por raiva?





Controle de versão



Esse tipo de comportamento foi verificado na FAA (Federal Aviation Administration) em 1999, quando um dos seus funcionários se apossou do código que desenvolveu, que corrigia um problema no controle de tráfego aéreo. Nesse caso, não seria interessante um controle de versão?



Um sistema de controle de versão é responsável por criar um banco de dados de software, onde todas as mudanças são registradas, contendo data/hora, responsável e motivo. Quando versões são entregues pela equipe, nesse sistema são criadas estruturas (tags, branches, etc) que identificam porções de código. Podemos criar, a partir de uma revisão, uma tag/branch da última versão, por exemplo.



Exemplos de sistemas de versionamento de código são o SVN (Subversion), git, mercurial, etc.





Inspeção de código



Vamos considerar aqui técnicas de inspeção de código que lhe agreguem qualidade. Uma boa forma de se explicar como se inspecionar código é por meio de exemplos e processo.



O início do projeto ocorre, os requisitos ou a maior parte deles é elucidada, a arquitetura do sistema é desenhada, e chega a hora de escrever código. Um programador consciente vai em busca do sistema de versionamento e do padrão de codificação para poder trabalhar em sintonia com a equipe.



Foi dada a tarefa de desenvolver um módulo dada uma interface muito bem definida durante a etapa de design/modelagem. O que fazer para ajudar na qualidade do código agora? Que tal utilizar um compilador em conjunto com uma ferramenta de análise estática de código? Dessa forma garantimos um código sem warning e aderente a um padrão de codificação do mercado (ou customizado).



Análises dinâmicas também podem ser realizadas, tais como análise do uso de memória RAM, stack e heap.



O primeiro passo foi dado, mas antes de versionar o código escrito, é importante executar uma inspeção de caixa-branca, por meio, por exemplo, de peer-review, onde a equipe vai analisar o código escrito e indicar se está correto ou se mudanças podem ser feitas para se ter um módulo melhor.



Agora que as ferramentas indicaram que o código está correto e que o time apontou que está sendo seguido o caminho correto, pode-se versionar o código e seguir o desenvolvimento. Esse processo é repetitivo, e pode estar presente dentro de um processo maior, seja ele tradicional ou ágil. No último as iterações são mais frequentes, o que faz com que a equipe tenha conhecimento mais cedo da evolução do código e o cliente tenha acesso às pequenas entregas evolutivas.





Casos reais



Alguns bugs sérios apareceram ultimamente. Vamos listar alguns e discutir quais foram as suas consequências.



Heartbleed bug



heartbleed



Este é o bug da biblioteca OpenSSL, implementação do protocolo TLS, sendo vulnerável tanto um cliente quanto um servidor que faça uso dela.



O bug foi inserido em dezembro/2011 no repositório da biblioteca OpenSSL, mas somente em 14/03/2012 foi liberada a versão 1.0.1, contendo a extensão de heartbeat. A divulgação pública do bug ocorreu em 07/04/2014, com 17% dos servidores web afetados.



O problema apontado é a imprópria validação de dados de entrada, devido à errada verificação de limites de buffers na implementação do heartbeat da biblioteca. Isso causa uma vulnerabilidade conhecida como buffer over read, onde uma quantidade maior de dados pode ser lida do que é esperado e permitido.

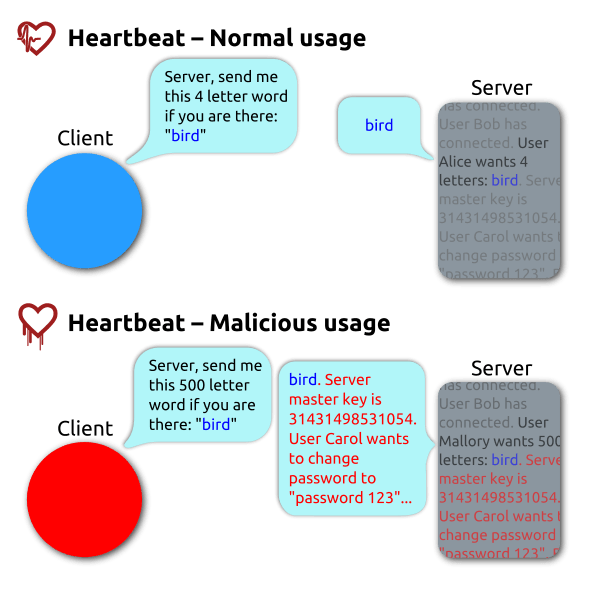

Veja um cenário normal e malicioso com relação ao uso da biblioteca.



custo do firmware: heartbeat usage
Figura 3 - Simulação do bug de heartbeat
Fonte: http://en.wikipedia.org/wiki/Heartbleed



A solução para este bug pode ser conferida em:



http://git.openssl.org/gitweb/?p=openssl.git;a=commitdiff;h=96db902



Veja o diff do código:





Toyota Camry bug



custo do firmware: toyota camry
Figura 4 - Acidente com o Toyota Camry



O sintoma do bug detectado foi uma aceleração indesejada do carro, que acarretou em 1 morte em Set/2011. O problema está presente na ECM (Engine Control Module) para controle da “borboleta” do motor.



Na placa responsável por este gerenciamento, um RTOS é utilizado e dezenas de milhares de linhas de código compõe o projeto. Resultado de uma consultoria pedida pela EDN ao consultor Michael Barr (CTO e sócio-fundador do Barr Group), alguns problemas foram encontrados no projeto:

  • Stack overflow (41% → 94% de uso real);
  • Não houve monitoração de uso dinâmico da stack;
  • Unsafe casting;
  • Race conditions entre tarefas;
  • 11.000 variáveis globais (código “spaghetti”);
  • Uso parcial do padrão MISRA-C 1998, adotando somente 11 regras (de 93 possíveis), sendo 5 delas violadas.





Conclusão



O importante para o processo de desenvolvimento evoluir é ter a equipe sintonizada nos objetivos e nas mudanças realizadas no projeto. Sendo assim, um ajudando o outro, com inspeções, dificilmente cria-se donos de códigos, e bugs são mais difíceis de serem criados.



Uma vez que testes internos façam uma varredura completa no produto, tentando criar cenários de testes que vão ser reproduzidos em campo, tornam o processo mais robusto e, por consequência o produto.



Valores de custos não temos com exatidão, isso vai depender fortemente da equipe de desenvolvimento.





Agradecimentos



Escreveram e revisaram este texto: Fábio Souza e Henrique Rossi.





Referências



[1] Boehm, B., Software Engineering Economics, Prentice-Hall, 1981.

[2] Pressman, R. S., Software Engineering: A Practitioner's Approach, Fifth edition, 2001

[3] Firmware basics for the boss

[4] http://www.edn.com/design/automotive/4423428/Toyota-s-killer-firmware--Bad-design-and-its-consequences
