Trocando informações com uma Raspberry Pi e plataforma dojot

Por

28/01/2019

ÍNDICE DE CONTEÚDO

Introdução
Mapeando o dispositivo na plataforma dojot
Interagindo com a plataforma
Conclusão
Saiba mais
Referências

Este post faz parte da série Dispositivos reais e segurança na comunicação. Leia também os outros posts da série:

Trocando informações com uma Raspberry Pi e plataforma dojot
Configurando conexão segura com o uso de TLS na plataforma dojot

A dojot é uma plataforma brasileira desenvolvida principalmente pelo CPqD e que surgiu com uma proposta open source, visando facilitar o desenvolvimento de soluções e subsidiar o ecossistema IoT com conteúdo local voltado às necessidades do País.

O código dos componentes que compõem a solução está disponível no repositório do Github. Descritivos detalhados da arquitetura, do funcionamento dos componentes e alguns casos de uso podem ser encontrados na documentação.

Introdução

Na série introdutória da dojot, foram exploradas as funcionalidades iniciais da plataforma, permitindo a criação de dispositivos virtuais, visualização de seus atributos e definição de fluxos de processamento a partir de sinais enviados por um dispositivo.

Neste artigo, utilizaremos o que foi abordado para estabelecer comunicação entre um dispositivo real e a plataforma, monitorando sensores de entrada e controlando uma saída a partir do resultado de um fluxo de processamento.

Mapeando o dispositivo na plataforma dojot

Inicialmente, seria utilizada uma Raspberry Pi em conjunto com o add-on SenseHat.

Visando a comodidade dos leitores - principalmente daqueles que não contam com acesso a este tipo de hardware - este artigo utilizará o emulador Sense HAT Emulator.

Ainda que o dispositivo “real” seja emulado, a biblioteca utilizada simula de forma transparente as APIs do SenseHat, de forma que a aplicação possa ser portada para o dispositivo físico sem grandes problemas.

De maneira similar à descrita nos artigos introdutórios, os passos a serem seguidos para estabelecer a comunicação são:

criação de um modelo que descreva os principais atributos do dispositivo
criação do dispositivo a partir do modelo que o representa
mapeamento do deviceId nas aplicações cliente

Criando o modelo

Neste caso, ao mapear o SenseHat, serão realizadas as seguintes ações:

leitura de temperatura
leitura de umidade
leitura de pressão
escrita no visor

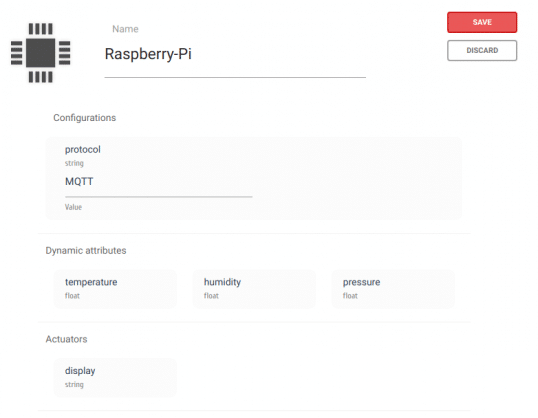

Assim, o modelo que dará origem a este dispositivo pode ser visualizado a seguir

humidity:

pressure:

temperature:

display:

protocol:

entrada do tipo float (dynamic)

saída do tipo string (actuator)

configuração

Instanciando um dispositivo a partir do modelo

Após termos o modelo criado, o utilizamos para instanciar um dispositivo.

Obtendo o deviceId

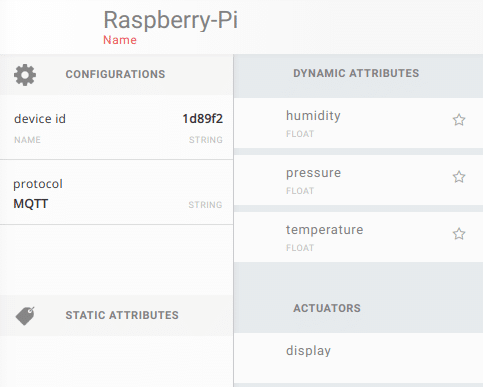

Uma vez salvo, já é possível obter o valor do deviceId na tela de detalhes para este dispositivo.

No caso deste exemplo, o ID é 1d89f2. Note que este valor é gerado cada vez que um dispositivo é criado - e, portanto, deve ser atualizado de acordo.

Interagindo com a plataforma

Até então, apenas foi abordado o uso diretamente via linha de comando de um cliente MQTT para envio de mensagens, simulando o comportamento de um dispositivo.

Nesta seção, utilizaremos uma biblioteca que permite realizar o envio das mesmas mensagens diretamente do código Python sendo executado no dispositivo real.

Instalando as dependências

Os códigos apresentados abaixo fazem uso de Python 3 e suas dependências são gerenciadas a partir do pip3, então esses devem estar instalados.

As dependências estão listadas no arquivo requirements.txt e podem ser instaladas a partir do comando:

pip3 install -r ./requirements.txt

1	pip3 install -r ./requirements.txt

São elas:

Paho MQTT

utilizada na comunicação com o broker mqtt. O uso neste exemplo será básico. Mais detalhes podem ser encontrados na documentação oficial.

sense_emu

biblioteca que espelha as APIs existentes no sense_hat. A documentação oficial pode ser encontrada neste endereço.

Utilizando o emulador

Uma vez instalado, o emulador pode ser executado com o comando:

sense_emu_gui

1	sense_emu_gui

O código a seguir exemplifica o caso básico de uso.

from sense_emu import SenseHat
import time


#
# Raspberry Pi's Sensor initialization
sense = SenseHat()


#
# Execution loop
while True:
    print("Temperatura:", sense.temperature,
            "; Pressão:", sense.pressure,
            "; Umidade:", sense.humidity)
    time.sleep(4)

from sense_emu import SenseHat

import time

# Raspberry Pi's Sensor initialization

sense = SenseHat()

# Execution loop

while True:

print("Temperatura:", sense.temperature,

"; Pressão:", sense.pressure,

"; Umidade:", sense.humidity)

time.sleep(4)

A referência sense dá acesso às APIs do SenseHat de forma simples e direta.

Neste exemplo, os valores de temperatura, pressão e umidade são impressos na tela com intervalos de 4 segundos.

Publicando valores na dojot

Conforme visto anteriormente, os atributos de um dispositivo podem ser enviados à plataforma a partir da publicação no tópico de formato /<tenant_name>/<device_id>/attrs

Assim, para que o dispositivo identificado por 36fc0a publique os valores lidos - assumindo o tenant default admin - o tópico de destino deve ser /admin/36fc0a/attrs

No código abaixo, o cliente Paho é utilizado para comunicação MQTT e envio dos atributos definidos manualmente. Note que o ID do cliente mantém o padrão visto ao utilizar o mosquitto: <tenant_name>:<device_id>.

import paho.mqtt.client as mqtt
import json
import time

#
# Properties definition
tenant_name = "admin"
device_id = "36fc0a"

#
# Internal definitions setup
client_id = "{}:{}".format(tenant_name, device_id)
topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)

#
# MQTT Client setup and connection
client = mqtt.Client(client_id)

print("Connecting to mqtt broker")
client.connect(host='localhost', port=1883)
client.loop_start()

#
# Execution loop
while True:
    message = {
        "temperature" : 35.11,
        "pressure": 773.29,
        "humidity": 66.23
    }
    print("Publishing", message, 'to topic', topic_to_publish)
    client.publish(topic_to_publish, json.dumps(message))
    time.sleep(4)

import paho.mqtt.client as mqtt

import json

import time

# Properties definition

tenant_name = "admin"

device_id = "36fc0a"

# Internal definitions setup

client_id = "{}:{}".format(tenant_name, device_id)

topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)

# MQTT Client setup and connection

client = mqtt.Client(client_id)

print("Connecting to mqtt broker")

client.connect(host='localhost', port=1883)

client.loop_start()

# Execution loop

while True:

message = {

"temperature" : 35.11,

"pressure": 773.29,

"humidity": 66.23

}

print("Publishing", message, 'to topic', topic_to_publish)

client.publish(topic_to_publish, json.dumps(message))

time.sleep(4)

Monitorando o dispositivo

Combinando os dois scripts anteriores, podemos realizar o envio das medições à plataforma dojot com a frequência desejada.

O trecho abaixo ilustra este caso de uso:

from sense_emu import SenseHat
import paho.mqtt.client as mqtt
import json
import time

#
# Properties definition
tenant_name = "admin"
device_id = "36fc0a"

#
# Internal definitions setup
client_id = "{}:{}".format(tenant_name, device_id)
topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)

#
# MQTT Client setup and connection
client = mqtt.Client(client_id)

print("Connecting to mqtt broker")
client.connect(host='localhost', port=1883)
client.loop_start()

#
# Raspberry Pi's Sensor initialization
print("Initializing SenseHat emulator")
sense = SenseHat()

#
# Execution loop
while True:
    message = {
        "temperature" : sense.temperature,
        "pressure": sense.pressure,
        "humidity": sense.humidity
    }
    print("Publishing", message, 'to topic', topic_to_publish)
    client.publish(topic_to_publish, json.dumps(message))
    time.sleep(4)

from sense_emu import SenseHat

import paho.mqtt.client as mqtt

import json

import time

# Properties definition

tenant_name = "admin"

device_id = "36fc0a"

# Internal definitions setup

client_id = "{}:{}".format(tenant_name, device_id)

topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)

# MQTT Client setup and connection

client = mqtt.Client(client_id)

print("Connecting to mqtt broker")

client.connect(host='localhost', port=1883)

client.loop_start()

# Raspberry Pi's Sensor initialization

print("Initializing SenseHat emulator")

sense = SenseHat()

# Execution loop

while True:

message = {

"temperature" : sense.temperature,

"pressure": sense.pressure,

"humidity": sense.humidity

}

print("Publishing", message, 'to topic', topic_to_publish)

client.publish(topic_to_publish, json.dumps(message))

time.sleep(4)

Configurando um fluxo de processamento

Visando manter o exemplo o mais simples possível, iremos simular um cenário de uso onde a temperatura medida deve permanecer entre 20 e 30 ºC.

Assim, o fluxo deverá tomar nos casos extremos: valores abaixo de 20ºC ou acima de 30ºC.

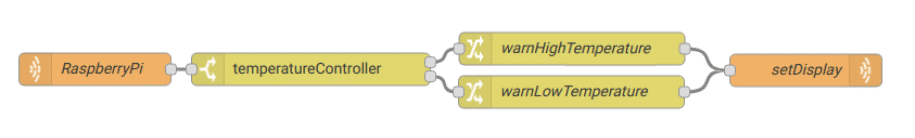

Para tal, o seguinte fluxo deve ser criado:

RaspberryPi: define o dispositivo de entrada.

Envia os atributos a partir da variável payload

temperatureController: verifica os limiares de temperatura.

A mensagem recebida via payload é analisada neste bloco. Como o valor de interesse é a temperatura, a propriedade payload.temperature é configurada para verificação.

Os critérios configurados são:

Se temperatura maior que 30, acione saída 1
Se temperatura menor que 20, acione saída 2

highTemperatureWarning e lowTemperatureWarning: são ativados nos casos de alerta de temperatura alta e baixa, respectivamente.

Esse bloco é responsável por mapear a saída desejada ao modelo de saída do dispositivo.

Neste exemplo, configura-se uma variável output com o objeto { “display” : “high” }.

setDisplay: define o dispositivo de saída (actuator) para o fluxo e a variável que deve ser enviada ao mesmo.

No exemplo, a saída é o próprio Raspberry Pi e a variável é a output, definida no bloco anterior.

Obtendo a mensagem de retorno

Uma vez configurado, o fluxo emitirá um sinal nos casos de temperatura alta ou baixa.

Para que o dispositivo receba as mensagens destinadas a ele, o tópico /<tenant>/<device_id>/config deve ser subscrito.

O código abaixo destaca o trecho adicionado para que a subscrição ocorra, configurando também a função de callback a ser executada quando uma mensagem é recebida:

#
# Internal definitions setup
client_id = "{}:{}".format(tenant_name, device_id)

topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)
topic_to_subscribe = "/{}/{}/config".format(tenant_name, device_id)

def on_message(client, userdata, message):
    decoded_message = json.loads(message.payload.decode())
    message_text = decoded_message['attrs']['message']
    print("Received", decoded_message)

#
# MQTT Client setup and connection
client = mqtt.Client(client_id)
client.on_message = on_message

print("Connecting to mqtt broker")
client.connect(host='localhost', port=1883)
client.loop_start()

print("Subscribing to topic", topic_to_subscribe)
client.subscribe(topic_to_subscribe)

# Internal definitions setup

client_id = "{}:{}".format(tenant_name, device_id)

topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)

topic_to_subscribe = "/{}/{}/config".format(tenant_name, device_id)

def on_message(client, userdata, message):

decoded_message = json.loads(message.payload.decode())

message_text = decoded_message['attrs']['message']

print("Received", decoded_message)

# MQTT Client setup and connection

client = mqtt.Client(client_id)

client.on_message = on_message

print("Connecting to mqtt broker")

client.connect(host='localhost', port=1883)

client.loop_start()

print("Subscribing to topic", topic_to_subscribe)

client.subscribe(topic_to_subscribe)

Assim que uma mensagem for publicada no tópico, essa função será invocada.

Como o fluxo foi definido para atuar nos casos onde a temperatura é menor que 20 ou maior que 30ºC, podemos validar seu funcionamento variando a temperatura no SensorHat.

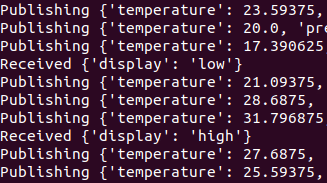

Valores publicados e recebidos. Note que apenas são recebidos valores quando ultrapassados os limiares definidos no fluxo de processamento.

Uma vez recebida a mensagem, fica a critério do desenvolvedor decidir como utilizá-la.

Imprimindo a mensagem de retorno no display

Neste exemplo, será impresso no display do SensorHat a situação definida a partir da mensagem recebida, indicando os casos de temperatura baixa e alta.

Modificando o código do on_message, o trecho a seguir mostra a adição que nos permite escrever no visor do dispositivo:

def on_message(client, userdata, message):
    decoded_message = json.loads(message.payload.decode())
    message_text = decoded_message['attrs']['message']
    print("Received", decoded_message)
    sense.clear()
    if message_text == "high":
        sense.show_message("HOT")
    elif message_text == "low":
        sense.show_message("COLD")

def on_message(client, userdata, message):

decoded_message = json.loads(message.payload.decode())

message_text = decoded_message['attrs']['message']

print("Received", decoded_message)

sense.clear()

if message_text == "high":

sense.show_message("HOT")

elif message_text == "low":

sense.show_message("COLD")

É possível forçar os valores de temperatura no dispositivo e validar a atualização do visor:

O código final do script é exibido a seguir:

https://github.com/znti/dojot-raspi-sensehat/blob/master/main.py
from sense_emu import SenseHat
import paho.mqtt.client as mqtt
import json
import time

#
# Properties definition
tenant_name = "admin"
device_id = "36fc0a"

#
# Internal definitions setup
client_id = "{}:{}".format(tenant_name, device_id)

topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)
topic_to_subscribe = "/{}/{}/config".format(tenant_name, device_id)

def on_message(client, userdata, message):
    decoded_message = json.loads(message.payload.decode())
    message_text = decoded_message['attrs']['message']
    print("Received", decoded_message)
    sense.clear()
    if message_text == "high":
        sense.show_message("HOT")
    elif message_text == "low":
        sense.show_message("COLD")

#
# MQTT Client setup and connection
client = mqtt.Client(client_id)
client.on_message = on_message

print("Connecting to mqtt broker")
client.connect(host='localhost', port=1883)
client.loop_start()

print("Subscribing to topic", topic_to_subscribe)
client.subscribe(topic_to_subscribe)

#
# Raspberry Pi's Sensor initialization
print("Initializing SenseHat emulator")
sense = SenseHat()

#
# Execution loop
while True:
    message = {
        "temperature" : sense.temperature,
        "pressure": sense.pressure,
        "humidity": sense.humidity
    }
    print("Publishing", message, 'to topic', topic_to_publish)
    client.publish(topic_to_publish, json.dumps(message))
    time.sleep(4)

https://github.com/znti/dojot-raspi-sensehat/blob/master/main.py

from sense_emu import SenseHat

import paho.mqtt.client as mqtt

import json

import time

# Properties definition

tenant_name = "admin"

device_id = "36fc0a"

# Internal definitions setup

client_id = "{}:{}".format(tenant_name, device_id)

topic_to_publish = "/{}/{}/attrs".format(tenant_name, device_id)

topic_to_subscribe = "/{}/{}/config".format(tenant_name, device_id)

def on_message(client, userdata, message):

decoded_message = json.loads(message.payload.decode())

message_text = decoded_message['attrs']['message']

print("Received", decoded_message)

sense.clear()

if message_text == "high":

sense.show_message("HOT")

elif message_text == "low":

sense.show_message("COLD")

# MQTT Client setup and connection

client = mqtt.Client(client_id)

client.on_message = on_message

print("Connecting to mqtt broker")

client.connect(host='localhost', port=1883)

client.loop_start()

print("Subscribing to topic", topic_to_subscribe)

client.subscribe(topic_to_subscribe)

# Raspberry Pi's Sensor initialization

print("Initializing SenseHat emulator")

sense = SenseHat()

# Execution loop

while True:

message = {

"temperature" : sense.temperature,

"pressure": sense.pressure,

"humidity": sense.humidity

}

print("Publishing", message, 'to topic', topic_to_publish)

client.publish(topic_to_publish, json.dumps(message))

time.sleep(4)

Conclusão

Até aqui, foram realizadas as configurações necessárias para estabelecer a conexão entre uma Raspberry Pi e a plataforma dojot. Tanto o envio quanto o recebimento de informações foram abordados, o que já permite realizar o controle de um atuador a partir dos sinais enviados ao fluxo de processamento.

No próximo artigo, serão adicionadas camadas de segurança nesta troca de dados a partir do uso de TLS com certificados digitais: com eles, é possível garantir a comunicação segura entre o dispositivo e a plataforma dojot.

Saiba mais

Introdução à plataforma dojot - Instalação e configuração

Simulação de dispositivos na plataforma dojot

Configurando fluxos de processamento de dados da plataforma dojot

Referências

https://sense-emu.readthedocs.io/en/v1.1/

https://github.com/rascaraficci/dojot-sense-hat

https://pypi.org/project/paho-mqtt/#usage-and-api

http://www.steves-internet-guide.com/into-mqtt-python-client/

http://www.steves-internet-guide.com/subscribing-topics-mqtt-client/

Outros artigos da série

Configurando conexão segura com o uso de TLS na plataforma dojot >>

Compartilhamentos 19
Facebook15
Twitter1
Google+1
Linkedin2

Este post faz da série Dispositivos reais e segurança na comunicação. Leia também os outros posts da série:

Trocando informações com uma Raspberry Pi e plataforma dojot
Configurando conexão segura com o uso de TLS na plataforma dojot

Trocando informações com uma Raspberry Pi e plataforma dojot por Rafael Zanetti. Esta obra está licenciado com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.

MAIS LIDOS

SUGESTÕES DOS EDITORES

ESPECIAL PLACAS

EM DESTAQUE

Outros artigos da série

ÚLTIMOS WEBINARS

EVENTOS DO EMBARCADOS

EVENTOS DA COMUNIDADE

Outros artigos da série

Trocando informações com uma Raspberry Pi e plataforma dojot

Introdução

Mapeando o dispositivo na plataforma dojot

Criando o modelo

Instanciando um dispositivo a partir do modelo

Obtendo o deviceId

Interagindo com a plataforma

Instalando as dependências

Utilizando o emulador

Publicando valores na dojot

Monitorando o dispositivo

Configurando um fluxo de processamento

Obtendo a mensagem de retorno

Imprimindo a mensagem de retorno no display

Conclusão

Saiba mais

Referências

Outros artigos da série

Deixe um comentário

POSTS RECENTES

Melhorias nos motores elétricos podem salvar o planeta

Novos microcontroladores STM8

Nova PyBoard D virá com WIFI e Bluetooth

MAIS LIDOS

SUGESTÕES DOS EDITORES

ESPECIAL PLACAS

EM DESTAQUE

Outros artigos da série

ÚLTIMOS WEBINARS

EVENTOS DO EMBARCADOS

EVENTOS DA COMUNIDADE

Outros artigos da série

Introdução

Mapeando o dispositivo na plataforma dojot

Criando o modelo

Instanciando um dispositivo a partir do modelo

Obtendo o deviceId

Interagindo com a plataforma

Instalando as dependências

Utilizando o emulador

Publicando valores na dojot

Monitorando o dispositivo

Configurando um fluxo de processamento

Obtendo a mensagem de retorno

Imprimindo a mensagem de retorno no display

Conclusão

Saiba mais

Referências

Outros artigos da série

NEWSLETTER

Deixe um comentário

POSTS RECENTES

Melhorias nos motores elétricos podem salvar o planeta

Novos microcontroladores STM8

Nova PyBoard D virá com WIFI e Bluetooth
