Usando o display gráfico na LPCXpresso4337 no mbed

Este post faz parte da série LPCXpresso4337 no mbed. Leia também os outros posts da série:

Primeiros passos com a placa LPCXpresso4337 no mbed
Usando o display gráfico na LPCXpresso4337 no mbed
Usando o sensor de temperatura na LPCXpresso4337 no mbed
Usando os Leds e Joystick na LPCXpresso4337 no mbed
Entrada analógica e comunicação serial na LPCXpresso4337 no mbed

Nesse artigo vamos ensinar como utilizar o display gráfico 128x64 da placa Shield OM13082, programando a placa LPCXpresso4337 com o mbed.

Para acessar o artigo com as especificações completas da placa LPCXpresso4337, acesse o link do artigo de Thiago Lima.

Para acessar o artigo com as especificações da placa Shield OM13082, acesse o link do artigo de Thiago Lima.

Para aprender a fazer o primeiro programa no mbed, acesse o link do artigo de Fabio Souza.

Display gráfico 128x64 controlado pelo mbed

Para iniciar, logado no mbed, crie um novo projeto chamado mbed_display:

Em https://www.mbed.com/en/ faça a busca pelo nome do display ST7567, o mesmo utilizado nessa placa. A primeira busca é o projeto https://developer.mbed.org/users/MACRUM/code/ST7567/ Clique em Import into Compiler para utilizar o código-fonte desse projeto.

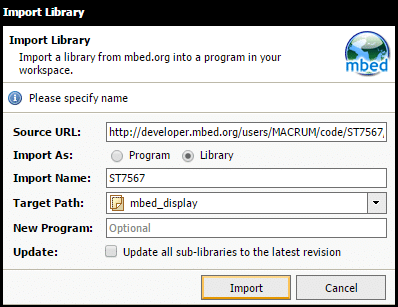

A seguinte tela vai aparecer. Importe:

Digite o seguinte código:

#include "mbed.h"
#include "ST7567.h"

//Instancia o LCD e passa os pinos SPI que serao utilizados
ST7567 lcd(D11, D13, D12, D9, D10); // mosi, sclk, reset, A0, nCS

int main() {

   lcd.set_contrast(0x35); //Determina o Contraste do Display
   lcd.cls();  // Limpa o display
   lcd.locate(0, 1); // Posiciona o cursor na parte superior esquerda, prparado para escrita
   lcd.printf("EMBARCADOS CONTEST NXP"); // Imprime no display, na localizacao do curso.
}

1

2

3

4

5

6

7

8

9

10

11

12

13

#include "mbed.h"

#include "ST7567.h"

//Instancia o LCD e passa os pinos SPI que serao utilizados

ST7567 lcd(D11, D13, D12, D9, D10); // mosi, sclk, reset, A0, nCS

int main() {

lcd.set_contrast(0x35); //Determina o Contraste do Display

lcd.cls(); // Limpa o display

lcd.locate(0, 1); // Posiciona o cursor na parte superior esquerda, prparado para escrita

lcd.printf("EMBARCADOS CONTEST NXP"); // Imprime no display, na localizacao do curso.

}

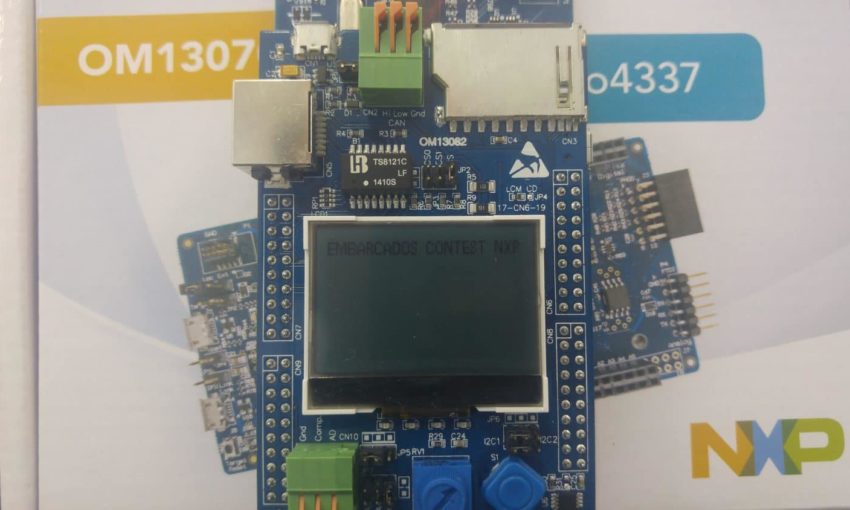

Clique em Compile. Esse botão compila e faz o download do binário. Conecte a placa e, depois que o drive MBED montar, arraste o binário para dentro do drive MBED. Aguarde alguns segundos e reinicie a placa. A mensagem EMBARCADOS CONTEST NXP será impressa no LCD, conforme a figura abaixo.
