Device Drivers em Linux Embarcado - Uma aplicação utilizando a Friendly ARM Mini 2440

Há alguns anos apresentei o tão esperado trabalho de conclusão de curso, onde tive a felicidade de poder escolher o tema que desejava. Eu escolhi na ocasião Device Drivers em Linux Embarcado. O desafio estava lançado. A ideia era conseguir explicar o que são device drivers, porém voltado para um projeto prático colocando todos os detalhes de implementação neste documento.





Bibliografia



Como já não é novidade, a maioria dos materiais que encontramos sobre device drivers é em inglês, bem como a maioria dos livros que abordam especificamente esse tema. Somente alguns artigos na internet e alguns sites e blogs contêm alguma informação útil e válida para um projeto maior. Hoje em dia temos o site Embarcados como uma das grandes referências no assunto no Brasil. O Blog do Software Livre também é referência nesse assunto e Vinicius, um dos responsáveis pelo site, colabora com o Embarcados. Além disso, na época do TCC utilizei diversas informações retiradas principalmente do site do Sergio Prado, grande fonte de informação sobre esse tema já há alguns anos. Como o projeto é uma monografia, devíamos evitar ao máximo sites. No meu caso eu utilizei somente sites referentes às especificações da placa que nós utilizamos e ao webserver.





Teoria



Primeiramente o desafio foi: Como abordar tal tema de uma forma que qualquer leitor entenda? Não é uma tarefa simples. Deveria seguir uma linha lógica de tópicos até chegar onde queria. No caso desse tema, primeiramente, a ideia foi especificar seus métodos de funcionamento, como é a estrutura básica de um device driver, a maneira que ele interage com o sistema (kernel space/user space), dentre outras características importantes para entendermos a parte prática.





Projeto Prático



O projeto prático foi feito da seguinte forma, com a ajuda do meu colega Ramon Chaib. Nós escolhemos o kit Friendly ARM Mini 2440, onde decidimos fazer um device driver para a porta GPIO, como podemos ver na figura abaixo:



fig1

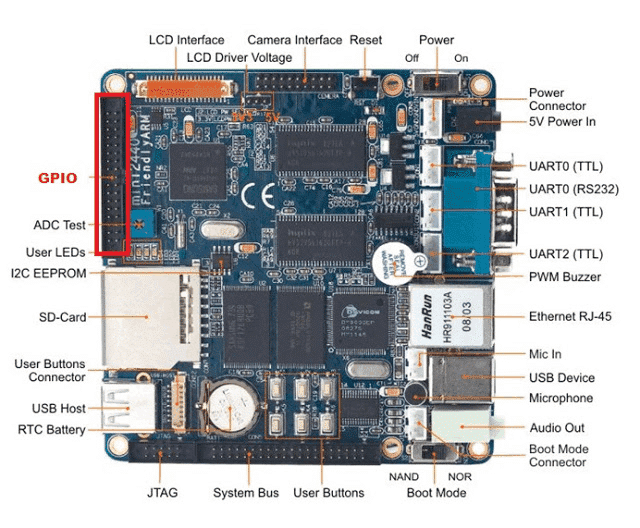

Figura 1: Friendly ARM Mini 2440



O que esta porta irá controlar? Motores (carro)! Foi aí que a ideia se concretizou, e a batizamos de PorscheARM. A ideia era o seguinte: Controlar o carro via browser, ou seja, nós teríamos um webserver embarcado nesta placa. Portanto, tinha que ser utilizado um webserver que fosse pequeno e eficiente, o que nos direcionou para o uso do Boa webserver. O sistema que utilizamos foi baseado no Linux 2.6, baixado o último kernel do próprio site da ARM. Para mostrar didaticamente o funcionamento de um device driver criamos um device node para cada direção  direita, esquerda, pra baixo e pra cima. A página web, feita em CGI, enviava os comandos para o device driver que controlava os motores. O fluxo era WEB -> DEVICE -> Motores. Veja abaixo fotos do projeto.



fig2

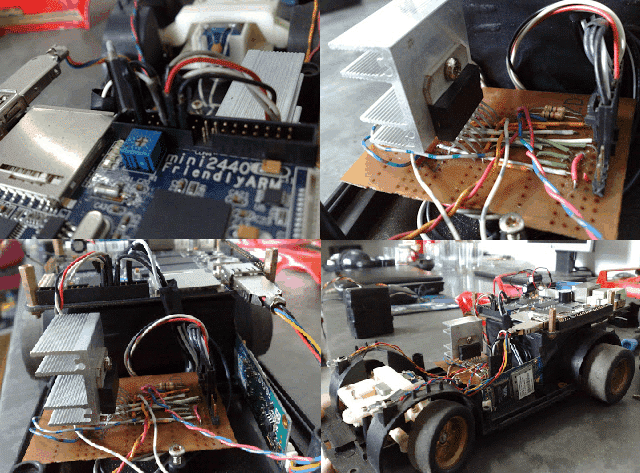

Figura 2: Carrinho





Utilizando o acelerômetro do iPhone como controle



Com o intuito de aprimorar mais o sistema, foi feito um código em javascript que capturava a posição X,Y,Z da tela do iPhone e enviava para o nosso webserver. Com isso, através do device driver instalado no carrinho, era realizada a comunicação com os motores, os quais assumiam suas direções conforme orientação do celular. Note que não observamos nenhum atraso com este teste.





Testes



Os testes do projeto foram feitos e filmados pelo Ramon Chaib, e podemos ver um deles no vídeo abaixo:







Para mais detalhes



Estou disponibilizando aqui o trabalho completo desse projeto, teoria e prática, onde os códigos fontes estão disponíveis no arquivo TCC_DeviceDrivers.pdf ou nos arquivos do github. Acesse o PDF em aqui.



Espero ter ajudado alguém com este post. É uma área na qual tenho muito interesse. Estou sempre disposta a compartilhar conhecimento sobre isto e espero que vocês compartilhem também! =)





Referências



Blog Software Livre

Profile de Vinicius

Blog do Sergio Prado

Mini2440

Boa Webserver

https://github.com/priscila225/DeviceDrivers

 PDF do TCC
