Placa de desenvolvimento DE0-CV com FPGA Altera Cyclone V

fpga altera cyclone v

Fiz um post sobre a placa DE0-Nano há alguns meses aqui no Embarcados. Tratava-se de uma placa de desenvolvimento bem barata da Terasic desenvolvida em parceria com a Altera, utilizada principalmente para aprender a programar FPGA, utilizando, claro, Verilog e VHDL.



A Terasic acabou de lançar mais uma placa muito interessante para quem quer desvendar os FPGAs da família Cyclone V da Altera. Trata-se da placa DE0-CV que conta com um FPGA 5CEBA4F23C7N(49.000 elementos lógicos), 3080 Kbits de memória, 64MB SDRAM, x16 bits memória de dados e 4 PLLs fracionados. Ela não precisa de nenhum dispositivo externo para ser programada. Basta conectar a placa à uma porta USB de um PC, sendo alimentada e reconhecida caso o software Quartus 14.0 da Altera esteja instalado no PC, bem como os drivers da placa. Isso é o que eles chamam de "On-board USB-Blaster circuit for programming". A IDE é grátis na versão WEB Edition e pode ser baixada no link.



Além do FPGA, a placa conta com:

  • 10 Leds, 10 slide switches, 4 push buttons, botão de reset, 6 displays de 7 segmentos;
  • 2 conectores, cada um com 36 pinos para que se possa ter acesso aos IOs de expansão e pinos de alimentação;
  • Conector VGA;
  • Conector PS2;
  • Conector para Micro SD Card, que pode ser acessado também através de comunicação SPI;
  • Memória SDRAM de 64MB;
  • Alimentação por um conector USB tipo mini-AB ou por um conector externo.



 Veja o diagrama de blocos da placa na figura 1, a vista superior e a vista inferior da placa nas figuras 2 e 3, respectivamente.

deo2

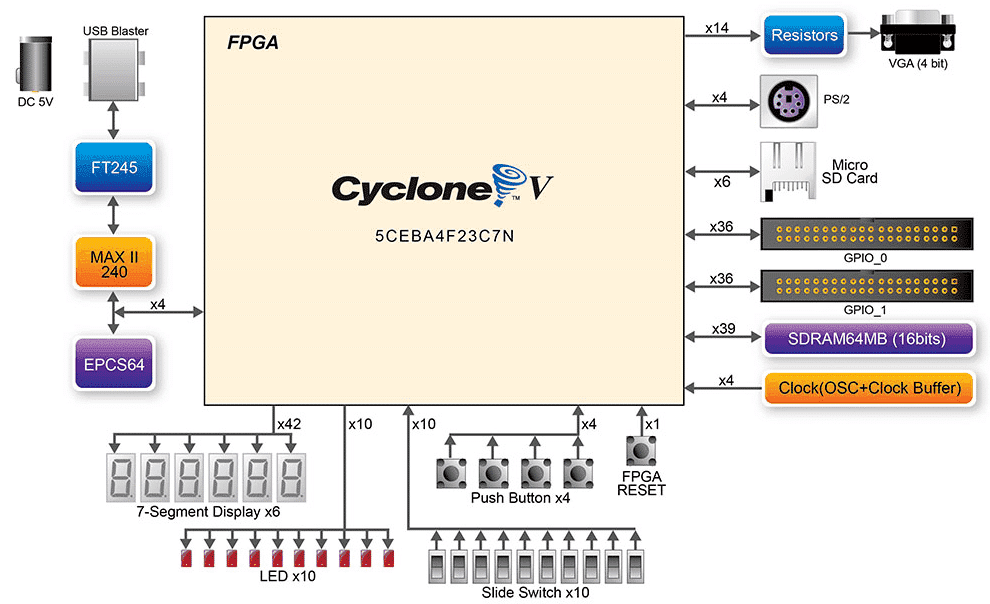

Figura 1: Diagrama de Blocos da Placa DE0-CV







de01

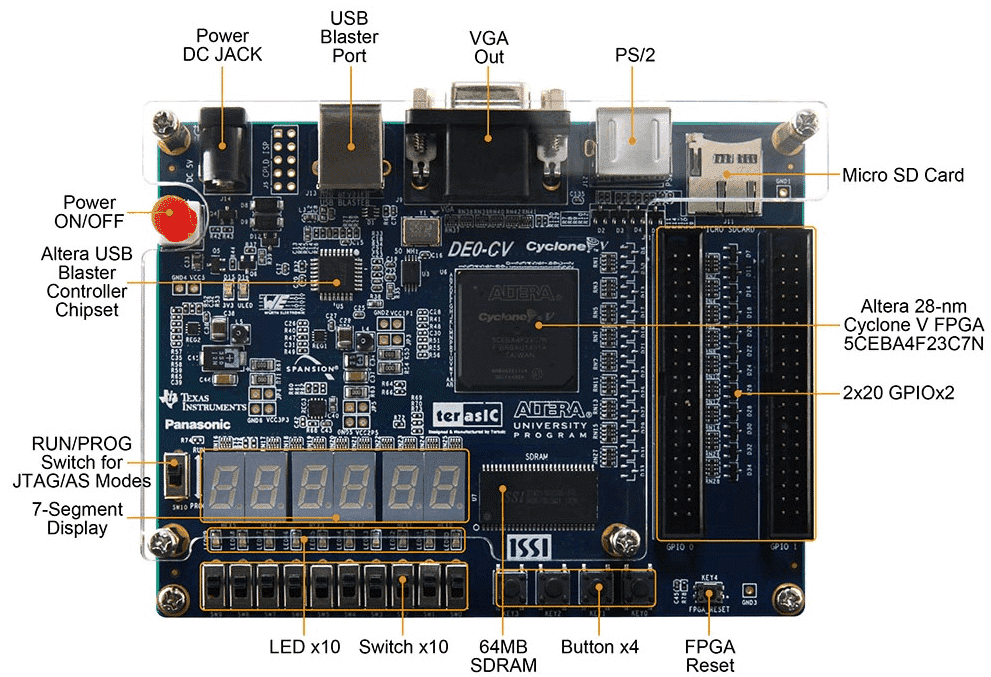

Figura 2: Lado Superior da placa





de02

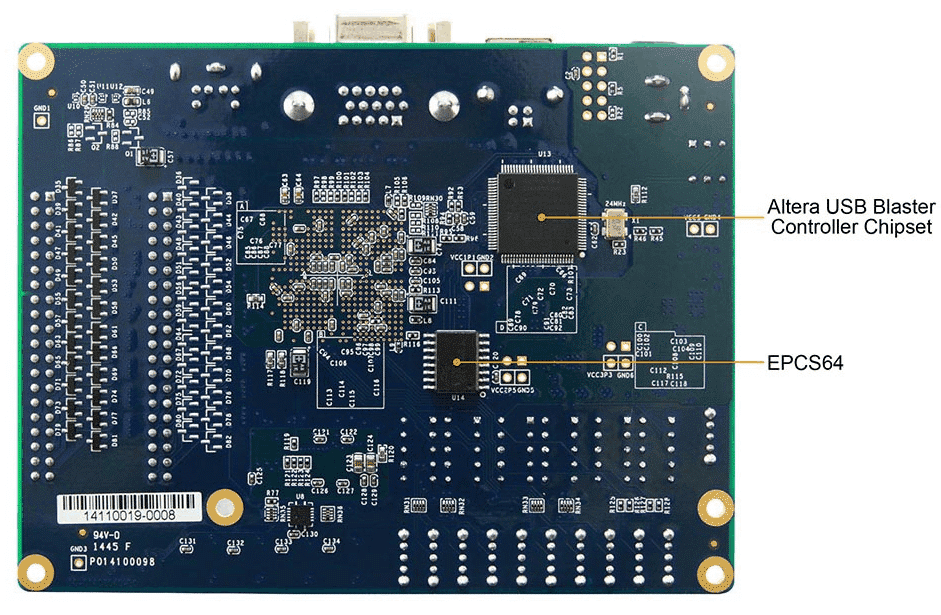

Figura 3: Lado inferior da placa





 Veja o video da Terasic sobre essa placa:



Para aprender mais sobre FPGA confira os artigos de André Prado neste site:



Rodrigo Pereira está explicando como projetar um processador em Verilog na seguinte série:





Referências



https://www.embarcados.com.br/de0-nano/

http://www.terasic.com.tw/en/

http://www.altera.com

https://www.altera.com/products/fpga/cyclone-series/cyclone-v/overview.html

http://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&CategoryNo=1&No=921&PartNo=1

http://dl.altera.com/?edition=web

https://www.embarcados.com.br/fpga/

https://www.embarcados.com.br/slideintroducaofpga/

https://www.embarcados.com.br/slideintroducaofpga/

https://www.embarcados.com.br/vhdl-basico-parte-2-arquitetura/

https://www.embarcados.com.br/altera-university-cursos-livros-fpga/

https://www.embarcados.com.br/processadores-programaveis-verilog-arquitetura-1/

https://www.embarcados.com.br/processadores-programaveis-verilog-organizacao-parte-2/
