Curso Básico – Microcontrolador PIC – Parte 5

Confira o curso básico de Microcontrolador PIC (Parte 5) ministrado pelo Alessandro Ferreira da Cunha. Nesta quinta parte estuda-se como funcionam as temporizações e watchdog no PIC.

Continuamos o curso básico de Microcontrolador PIC, ministrado pelo Alessandro Ferreira da Cunha. Nesta quinta parte estudamos como funcionam os temporizadores e watchdog no PIC.

Timer 0 e Watchdog Timer

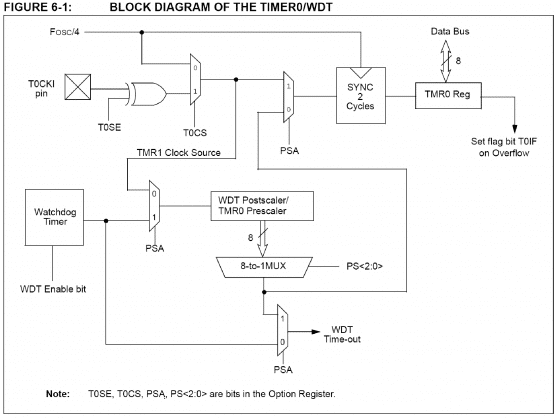

Temporizadores no PIC

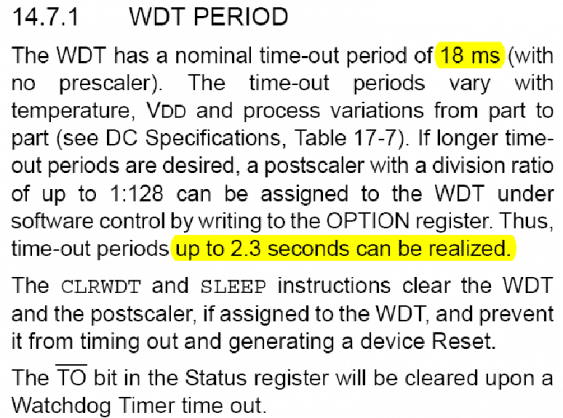

pic16f627 wdt period

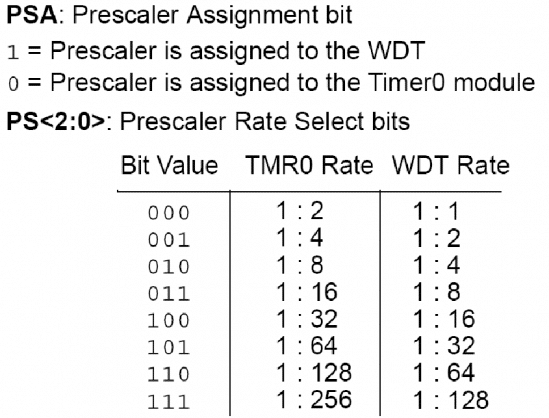

pic16f627 psa

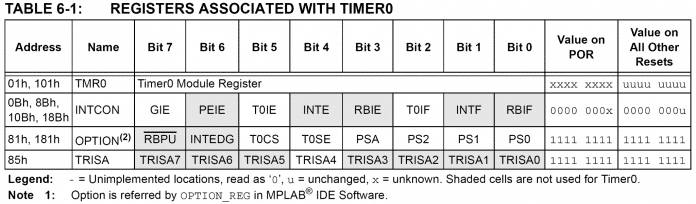

pic16f627 registers timer0

Timer 1

Temporizadores no PIC
pic16f627 timer1 prescale

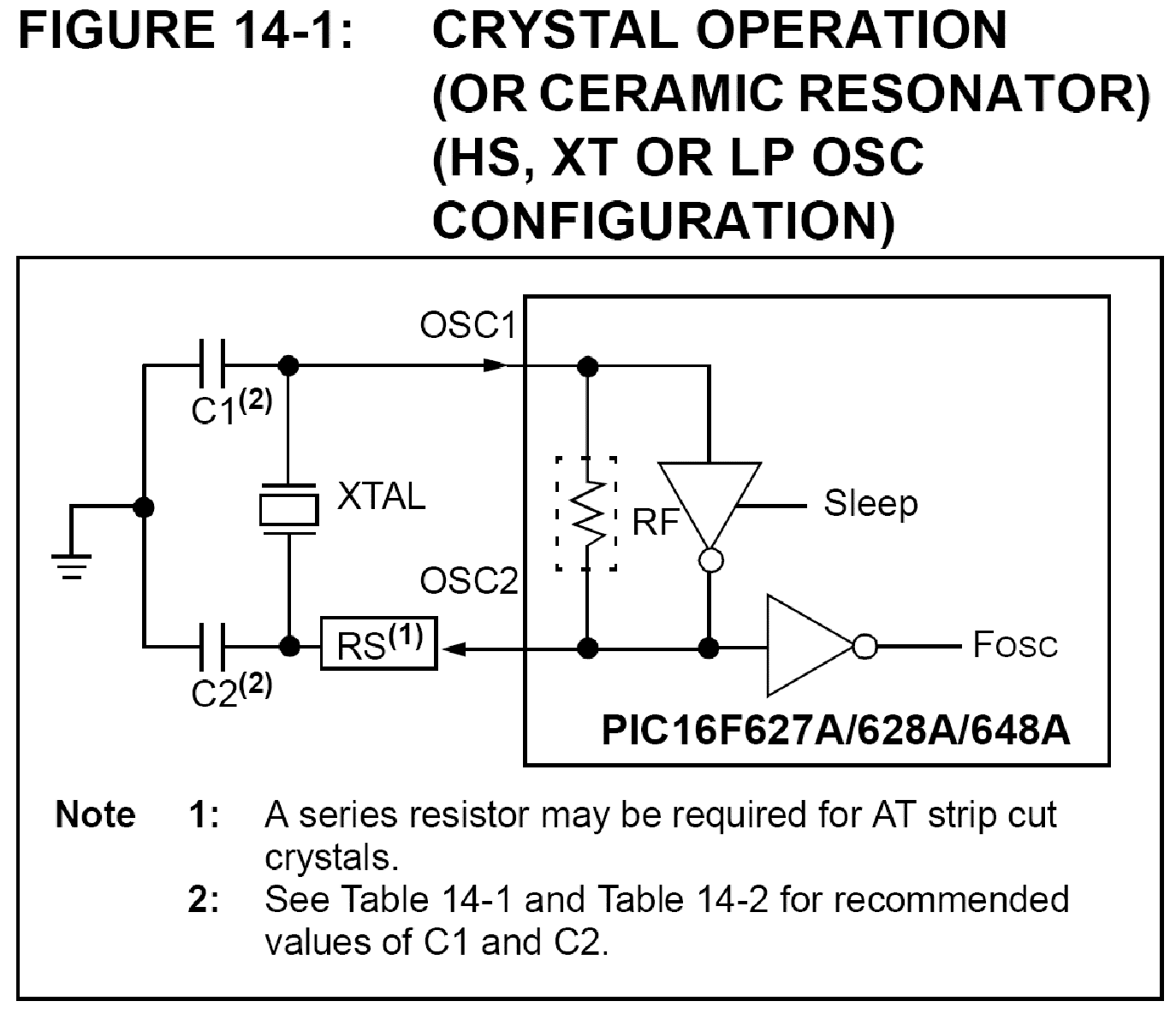

pic16f627 timer1 crystal
pic16f627 timer1 capacitor
pic16f627 timer1 registers

Timer 2

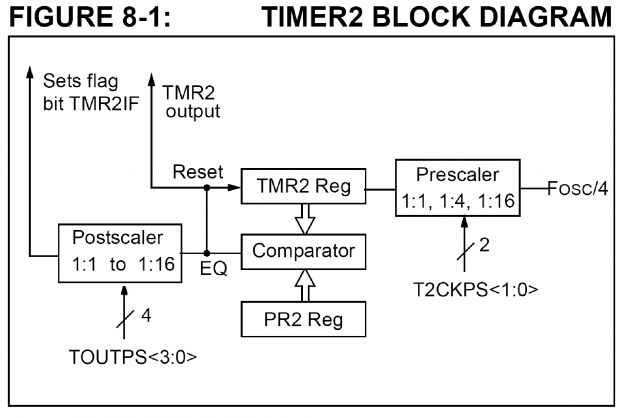

pic16f627 timer2 diagram
pic16f627 timer2 registers

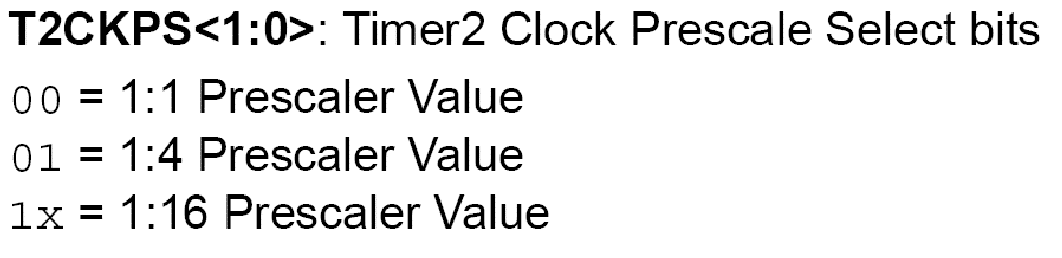

pic16f627 timer2 prescale

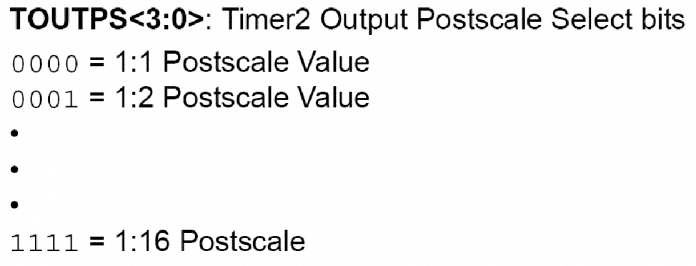

pic16f627 timer2 postscale

EXERCÍCIO 7: Contador com seletor de tempo através dos botões

Crie um programa que faça o seguinte:

Se nenhum botão for pressionado, nada deve ser executado. Caso os seguintes botões sejam pressionados deve ser executas as seguintes ações:

BotãoAção
RA0Liga um contador binário crescente com intervalo de 1 segundo.
RA1Liga um contador binário decrescente com intervalo de 1 segundo.
RA2Liga um contador binário crescente com intervalo de 0,5 segundo.
RA3Liga um contador binário decrescente com intervalo de 0,5 segundo.

Para resolver este problema, deve-se fazer uso, obrigatoriamente, dos seguintes recursos:

  • Temporização utilizando o TIMER0;
  • Uso do Watchdog para prevenir travamentos do programa;
  • Uso de interrupção por estouro do TIMER0;
  • Limpeza inicial dos GPR da memória RAM.

No próximo artigo aprenderemos um pouco sobre memória EEPROM no PIC. Aguardem!
