Recentemente a Microchip lançou a placa de desenvolvimento Curiosity. Trata-se de uma placa de baixo custo para avaliação dos microcontroladores de 8 Bits da linha PIC16F1XXX, suportando dispositivos de 8, 14 e 20 pinos. Voltada para usuários iniciantes é uma excelente plataforma para os primeiros passos com MPLAB X, compilador XC8 e também o MPLAB Code Configurator (MCC). Nesse artigo vamos abordar os detalhes do seu hardware.
O hardware da Curiosity

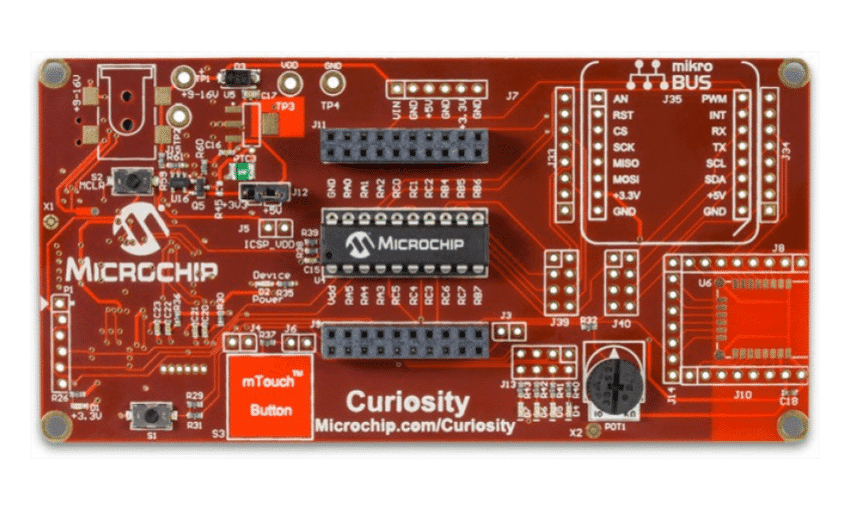

A placa Curiosity apresenta alguns recursos que facilitam os primeiros passos para desenvolvimento com os microcontroladores PIC. A figura 1 exibe alguns dos recursos disponíveis na placa:
- Conector USB mini-B (parte traseira);
- Pads para conector para fonte 9V;
- Botão para Master Clear Reset;
- Jumper para seleção de fonte 3,3/5V p (J12);
- Pads para fonte externa;
- Conectores de expansão;
- Soquete DIP para microcontrolador de 8, 14 e 20 pinos;
- Conectores para padrão mikroBUS™;
- Pads para módulo Bluetooth RN4020;
- Potenciômetro;
- LEDs;
- Botão mTouch®;
- Botão do tipo Push button.
Circuito de Programação e Depuração da Curiosity
Uma das vantagens da placa Curiosity é o circuito de programação e depuração integrado. Trata-se de um circuito baseado em um PIC24FJ, com interface USB, que facilita a depuração e programação do microcontrolador alvo sem a necessidade de uma ferramenta externa. A figura 2 exibe esse circuito na placa:
Alimentação
A alimentação da placa pode ser feita de 3 formas:
- Conector USB (J2);
- Conector para fonte externa (J15), este não vem montado na placa;
- Pads para alimentação externa (TP3 e TP4).
A placa possui reguladores de tensão de 5 V e 3,3 V, dessa forma o microcontrolador pode ser alimentado tanto com 5 V quanto com 3,3 V, dependendo da posição do jumper J12. O circuito também possui um comparador para selecionar a fonte de alimentação, quando uma fonte externa está conectada e também a USB, nesse caso a alimentação será proveniente da fonte externa. Deve-se ficar atento à tensão colocada no pad TP3, pois esta tensão está direta na alimentação do circuito não passando pelos reguladores. A figura 3 exibe os detalhes do circuito:
As possibilidades de expansão da Curiosity

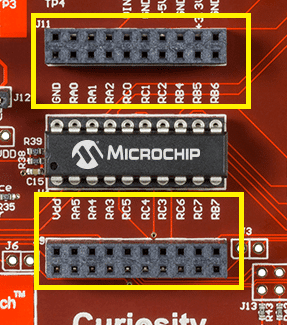

A placa Curiosity é uma excelente placa para prototipação. Possui headers de expansão facilitando o acesso aos pinos do microcontrolador. Dessa forma pode-se facilmente testar uma aplicação em um protoboard. A figura 4 exibe os headers:
Outra possibilidade de expansão de funcionalidades da Curiosity é a conexão de Click boards da Mikroe através do padrão mikroBUS™. A figura 5 exibe este barramento na placa:

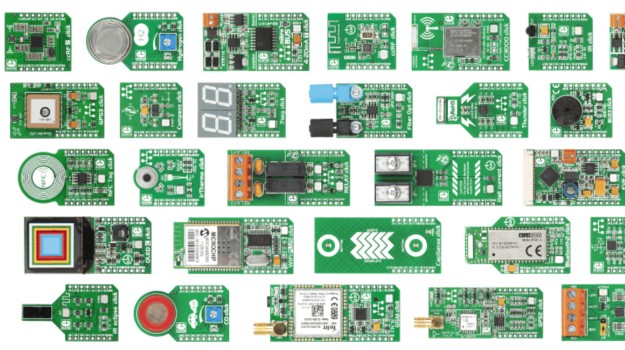

Através desse padrão é possível conectar diversos módulos, ampliando as possibilidades de aplicações para a Curiosity. A figura 6 exibe algumas placas disponíveis com esse padrão:
Para facilitar a integração da Curiosity em projetos relacionados à IoT há a possibilidade de conexão do módulo bluetooth RN4020 da própria Microchip, através dos pads disponíveis na placa. A figura 7 exibe os detalhes dos pads para o Módulo RN4020:
Confira mais detalhes da placa na página da Microchip destinada à Curiosity. Lá você encontrará toda a documentação e códigos exemplos para diversos microcontroladores suportados pela mesma.
Você pode adquirir a placa diretamente com a Microchip através do microchipDIRECT.
No próximo artigo será abordado os detalhes iniciais de programação e continuaremos a série explorando os recursos de programação exibindo todos detalhes de código e ferramentas usadas.
