Cross-compilação de programas estáticos para Android

Hello World no Android

Introdução



A maioria dos dispositivos Android utiliza a arquitetura ARM. Para compilarmos um programa estático para eles precisamos de um cross-compilador que possua os binários compatíveis com a arquitetura para a qual queremos compilar. Neste exemplo vamos utilizar o compilador arm-linux-gnueabi-gcc e um sistema host com o sistema operacional Ubuntu 14.04.





Preparando o ambiente



Precisa-se instalar alguns pacotes como pré-requisitos do sistema host antes de continuarmos. Estes são listados a seguir, juntamente com as instruções para instalação.



1) Instale a ferramenta arm-linux-gnueabi-gcc com o comando:



2) Alguns pacote são necessários para o processo de build. Estes são:



  • GCC;
  • G++ (GCC >= 4.8.0);
  • GNU Make;
  • GNU Bison.





Execute o seguinte comando para instalação:



3) Ferramenta ADB (Android Debug Bridge):



Você pode baixar e instalar o adb como parte do pacote do Android SDK. Visite a página Get the Android SDK. Distribuições mais recentes com Linux já possuem o adb em seus repositórios. Para o Ubuntu/Debian digite o comando:



Se sua distribuição não possui pacotes disponíveis para o adb, você precisará instalar o Android SDK starter package para sua plataforma.





Criando um programa nativo para acender os Leds



Para este exemplo foi utilizado o device Sony Xperia ZL. Neste programa vamos acender os leds R (red), G (green) e B (blue) de notificação do celular. No caso deste equipamento e alguns outros de outras marcas, os leds são mapeados em:



  • /sys/class/sec/led/ ou;
  • /sys/devices/virtual/sec/led.





Usando a ROM do Android Cyanogenmod foi refeito o teste e precisou serem utilizados os seguintes caminhos:



  • /sys/class/leds/lm3533-blue/brightness;
  • /sys/class/leds/lm3533-red/brightness;
  • /sys/class/leds/lm3533-green/brightness.





Conforme fui testando percebi que cada device tem um caminho diferente dentro de /sys/class dependendo da ROM do fabricante.



Escreva o seguinte arquivo para compilação, led.c:



Note que nesta linha é aberto o driver led_g para escrita. É o equivalente a você fazer um echo 255 > led_g na linha de comando com o adb shell.



 O valor "255" passado como parâmetro (0xFF) determina a intensidade do brilho do led, que é um valor alto. No entanto, se for passado o valor “32”, o brilho ficará bem baixo.







Compilando e iniciando a aplicação nativa



1) Primeiramente compile o arquivo led.c com o comando:



2) Mude as permissões no device para read/write com o comando:



3) Copie o binário gerado com a ferramenta adb no path sdcard interno do dispositivo:



4) Acesse o terminal remoto do device utilizando o seguinte comando:



Obs: Note que o binário pode ser copiado para outro path também, por exemplo:



Esse comando copiará o binário na raiz do device. Porém, neste caso, para executar o programa é necessário modificar as suas permissões com a sequência de comandos a seguir.





Este comando significa que você irá entrar como root no sistema





Desativa o SEAndroid temporariamente para permitir modifcações no sistema. O SEAndroid tem o funcionamento idêntico ao SELinux.





É dada permissão total para nosso arquivo binário executável.



Por padrão em todos os devices o path sdcard já possui a permissão para cópia de arquivos sem necessitar mudar nada. Também é um path que nem como usuário root é possível alterar sua permissão de escrita e leitura.



5) Entre no diretório no qual foi copiado o programa:



6) Execute o programa:



Pronto! Agora os leds piscam do jeito que prevíamos. Veja as imagens a seguir:



Android

 Figura 01 - LED vermelho aceso.



Android

 Figura 02 - LED verde aceso.



Android

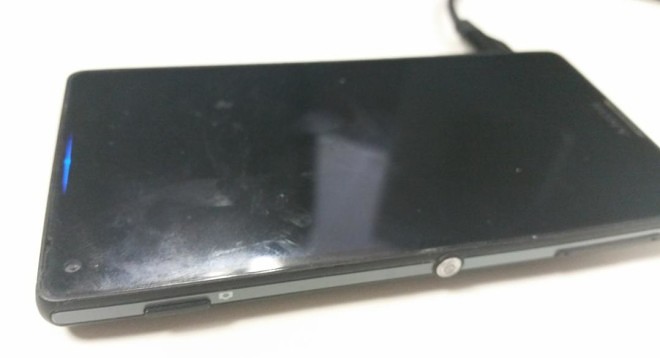

 Figura 03 - LED azul aceso.



Dependendo da ROM e do fabricante ainda é permitido mesclar cores entre os leds RGB. Na foto abaixo foi habilitado o led R + led B, ai formou esta cor rosa. Conforme é modificado o valor de 0 a 255 de brigthness, são formadas novas cores, resultado da mistura entre as 3 cores primárias.



Android

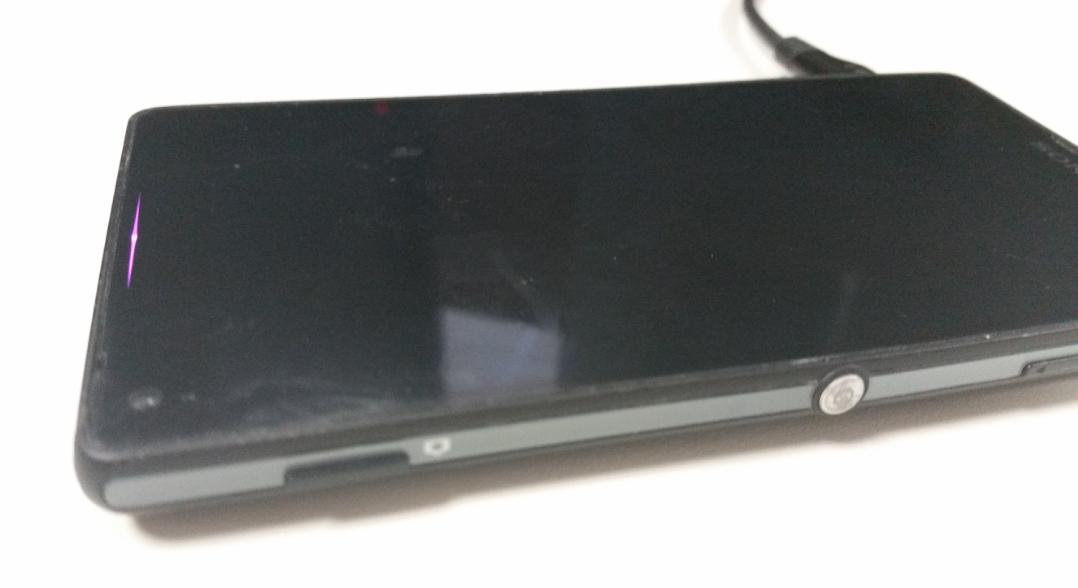

  Figura 04 - LEDs vermelho e azul acesos (cor rosa).





Conclusão



Neste tutorial foi mostrado como criar um programa básico que acessa um driver do celular. Todos os drivers estão lá, e pode-se utilizar também o flash da câmera, entre outros. No próximo artigo vamos abordar como funciona as camadas do Android e como é a comunicação de uma camada alto nível (framework - services - apps) com uma de baixo nível (módulo do kernel, programa nativo em C). A estrutura utilizada por default é C/C++, JNI, Java.
