Contador crescente e decrescente com o CI CD4510

Considere uma situação onde de maneira simples e objetiva apresente necessidade de um contador automático de eventos. Podendo ser a quantidade de peças produzidas em um processo, sequenciar o tempo de funcionamento de determinada máquina, ou até mesmo a contagem de produtos como garrafas pet para a embalagem de um fardo, como representa a situação a seguir:

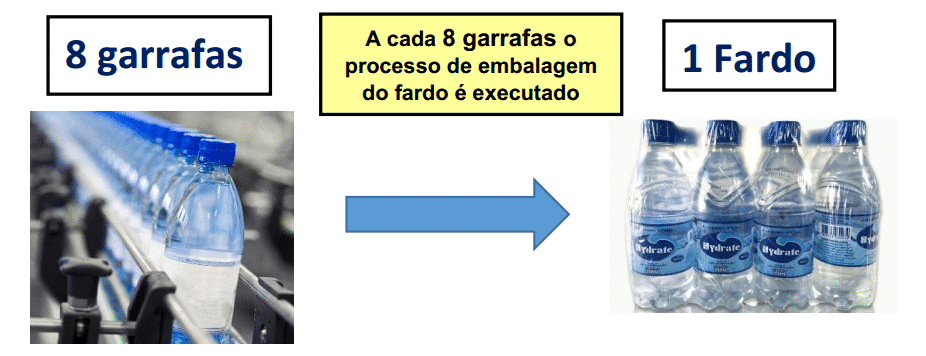

Processo de Contagem Garrafas Pet – Exemplificação Situação Problema com contador
Figura 1 – Processo de Contagem Garrafas Pet – Exemplificação Situação Problema

Em Eletrônica Digital essa ação pode ser obtida de inúmeras formas, e uma delas é através de Circuitos Contadores.

Um dos componentes mais empregados para esta finalidade é o Circuito Integrado CD4510. É um Contador Síncrono com tecnologia CMOS (semicondutor de metal-óxido complementar) e opera em Código BCD (código binário decimal 0-9) 8421 (4 bits).

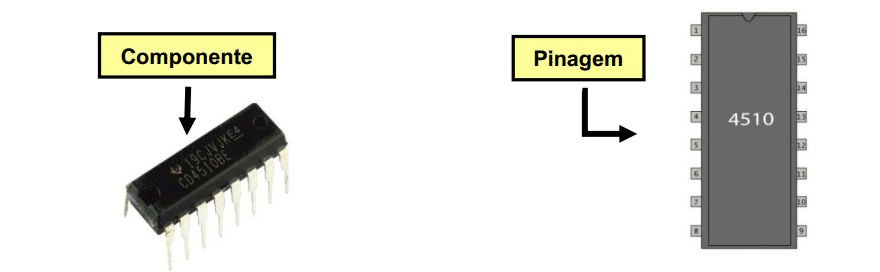

Peça Física e Pinagem do CI contador  CD 4510
Figura 2 – Peça Física e Pinagem do CI contador CD 4510

A contagem se permite através de pulsos (clocks), podendo Incrementar ou Decrementar valores em código BCD em suas saídas. Seu funcionamento é muito simples, vamos descobrir suas características principais e função de cada pino.

Para desenvolver um projeto utilizando o CD4510, é necessário conhecer suas características físicas e limitações de uso, que são disponibilizadas por seus fabricantes em seus devidos catálogos ou folha de dados (datasheet).

Segue algumas das mais importantes informações do CD4510, e que com certeza devem ser consideradas na montagem de projetos:

  • Tensão Mínima de Trabalho: 5V DC;
  • Tensão Máxima de Trabalho: 15V DC (varia de cada fabricante);
  • Corrente de Porta (corrente de saída): 15mA;
  • Velocidade Média de Operação: 8MHz;
  • Pinagem.

Cada pino possui uma característica importante para o funcionamento deste Circuito Integrado. Segue análise da pinagem e finalidade de cada pino.

  • CLOCK
Definição do Pino CLOCK do CI CD4510
Figura 3 – Definição do Pino CLOCK do CI CD4510

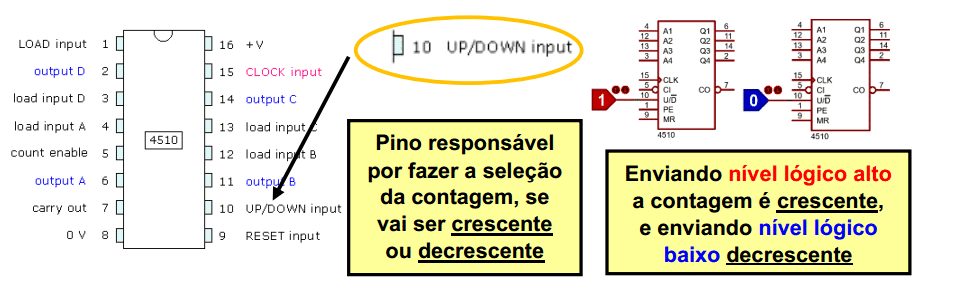

  • UP/DONW – U/D
Definição do Pino UP/DONW do CI CD4510
Figura 4 – Definição do Pino UP/DONW do CI CD4510
  • Output A, B, C e D – Q1, Q2, Q3 e Q4
Definição dos Pinos de Saída do CI CD4510
Figura 5 – Definição dos Pinos de Saída do CI CD4510

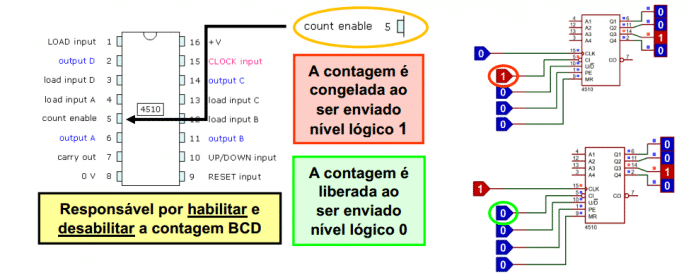

  • Count Enable – CI
Definição Pino Cout Enable do CI CD4510
Figura 6 – Definição Pino Cout Enable do CI CD4510
  • Load Input – Paralelo Enable / Entradas load input
Definição Pinos Load Input do CI CD4510
Figura 7 – Definição Pinos Load Input do CI CD4510

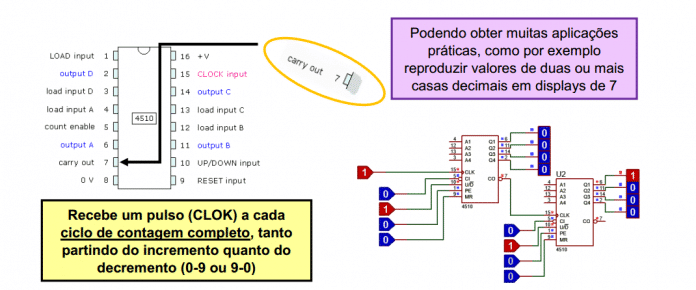

  • Carry Out
Definição Pino Carry Out do CI CD4510
Figura 8 – Definição Pino Carry Out do CI CD4510

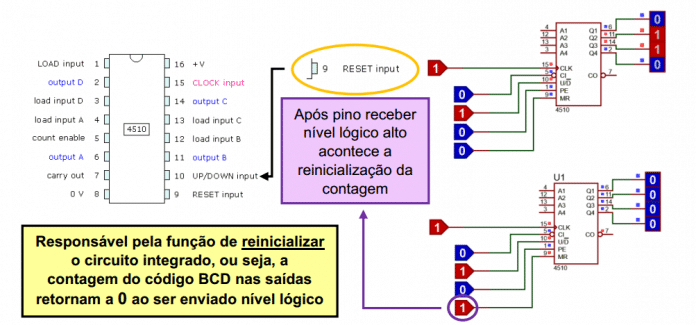

  • RESET
Definição Pino RESET do CI CD4510
Figura 9 – Definição Pino RESET do CI CD4510

Uma das aplicações mais comuns do Contador Síncrono CD4510 é a utilização de Displays de 7 Segmentos juntamente ao Decodificador BCD CD4511, que exibimos no artigo anterior. Logo o CD4510 executa a contagem e emite o código BCD em suas saídas, o decodificador CD4511 recebe esse mesmo código nas entradas e decodifica para algarismos decimais (0 a 9), tornando então possível a exibição nos Displays de 7 Segmentos, como retrata a situação a seguir:

Exemplificação Prática Utilizando CD4510 e CD4511 - Contador Crescente
Figura 10 – Exemplificação Prática Utilizando CD4510 e CD4511: Contador Crescente

Quer saber mais sobre o Circuito Integrado CD4510, simulações explicativas e sua aplicabilidade em Eletrônica Digital? Não perca a vídeo aula abaixo feita pelo Canal Eletrônica Fácil através do Professor Rodolpho Chrispim de Oliveira.

Aproveite e se inscreva no canal Eletrônica Fácil e fique por dentro de todos os assuntos do mundo da eletroeletrônica.

Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
