Conheça a placa NXP i.MX 7ULP

Uma placa de desenvolvimento que chama atenção para projetos de alta performance e que exigem alto grau de processamento na ponta (no hardware embarcado) é a recém-lançada placa da NXP i.MX 7ULP Evaluation Kit ou simplemente i.MX 7ULP EVK. A intenção dessa placa é servir de avaliação para os processadores i.MX 7ULP da NXP que acabaram de entrar em produção em massa, que trazem um core Arm® Cortex®-A7 e um core Arm Cortex-M4 em um mesmo chip. Além da arquitetura heterogênea, com dois cores assimétricos, o i.MX 7ULP conta com GPU para processamento de gráficos 3D, DSP e FPU.



Veja abaixo uma imagem que traz mais detalhes sobre o i.MX 7ULP.

Arquitetura do processador i.MX 7ULP
Figura 1 : Arquitetura do processador i.MX 7ULP





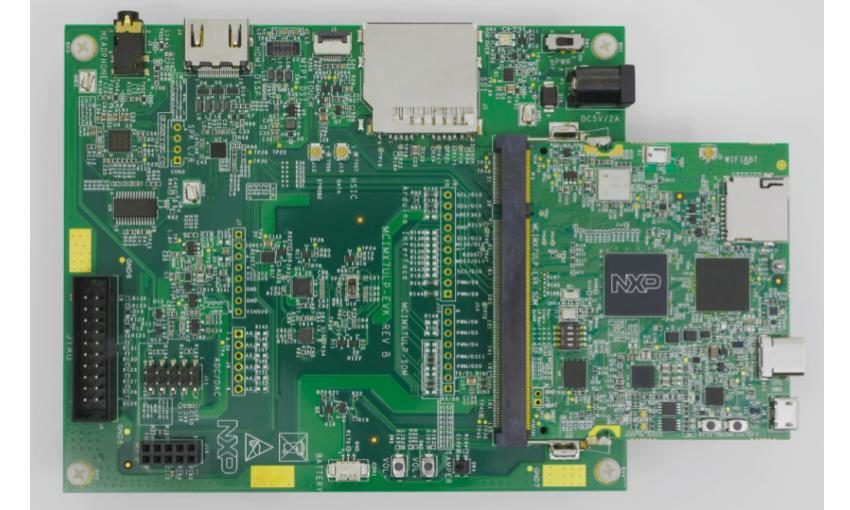

Sobre a NXP i.MX 7ULP EVK



A Placa de avaliação para o processador NXP i.MX 7ULP é composto de três itens, além de cabos e um SD Card:

  • Placa de avaliação - Evaluation kit for i.MX 7ULP application processor-baseboard;
  • System on Module com o Processador NXP i.MX 7ULP - Evaluation kit for i.MX 7ULP application processor-System-on-module (SOM);
  • Alimentação do conjunto;
  • Cabos USB (2.0 e tipo C);
  • SD Card de 8GB com uma imagem de linux bootavel, contendo o BSP da NXP para acesso aos sensores e interfaces, para avaliação da placa.

Existe a opção de compra também com o LCD. Confira imagem abaixo da placa.



Placas baseboard e SOM com LCD
Figura 2: Placas baseboard e SOM com LCD



Abaixo conseguimos identificar os principais componentes das placas (baseboard e SOM), com detalhes de quais conexões externas essas placas têm e seus principais componentes.

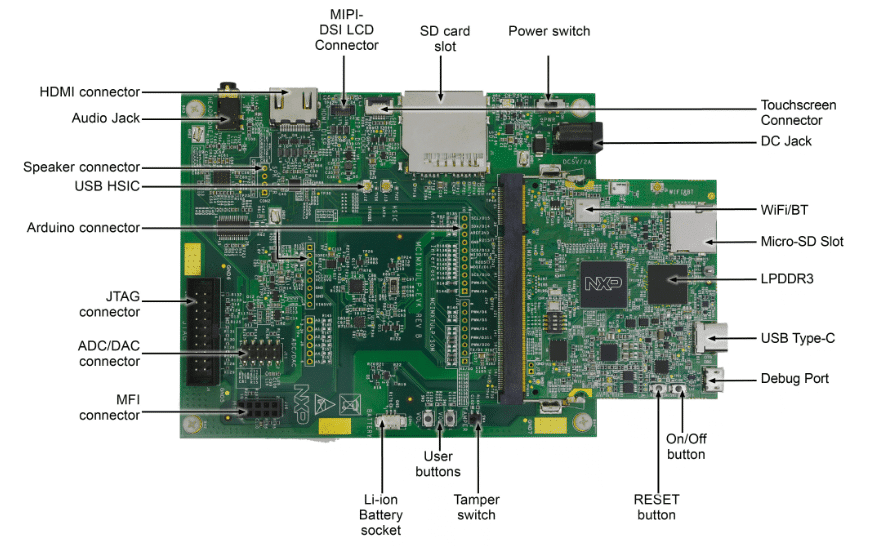

Conexões das placas baseboard e SOM
Figura 3: Conexões das placas baseboard e SOM



Abaixo está uma imagem de como são as duas placas vistas pelo lado de baixo.

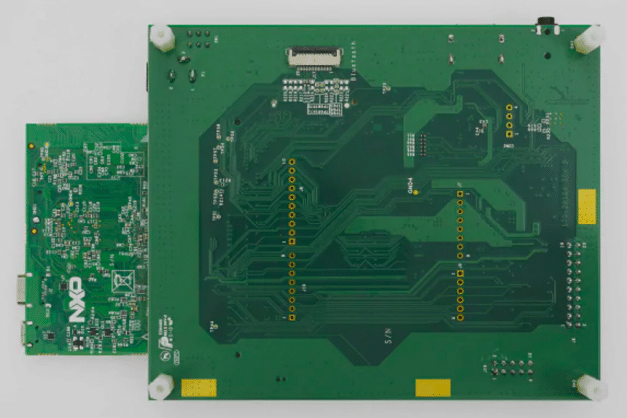

Placas Som e Baseboard vistas pelo lado inferior
Figura 4: Placas Som e Baseboard vistas pelo lado inferior



Especificações da placa NXP i.MX 7ULP



Confira a seguir as informações detalhadas sobre a placa.



Processador

  • Processador i.MX 7ULP
    • Core Arm® Cortex®-A7 ;
    • Core Arm® Cortex-M4;
    • 256 KB L2 cache.

Ci de alimentação e gerenciamento de alimentação

  • NXP PF1550 PMIC;
  • Socket para alimentação.

Memória

  • 1 GB LPDDR3 @ 400 MHz;
  • 8 MB Quad SPI Flash;
  • Footprint para NAND (eMMC/eSD).
  • Socket para cartão Micro SD 3.0;
  • Socket para Full SD/MMC 3.0.

Conector para displays externos

  • Conector HDMI;
  • Display de painel tipo MIPI.

Comunicação Sem Fio

  • Bluetooth 4.1/EDR;
  • Conexão WiFi 802.11 b/g/n;
  • Antena de chip, On-board;
  • Conector para antena externa.

Audio

  • Codec de Áudio Wolfson WM8960;
  • Conector de áudio - Jack para fone de ouvido;
  • Conexão para auto-falante externo.

Conectividade

  • Conector USB 2.0 OTG Tipo C;
  • Conector Micro USB 2.0 OTG Tipo B;
  • Interface USB HSIC;
  • Conector padrão Arduino;
  • Interface MFI;
  • Conector ADC/DAC.

Sensores

  • Sensor de 6-eixos - Acelerômetro e Magnetômetro;
  • Giroscópio;
  • Sensor de pressão I2C com altimetria.

Debug

  • Conector JTAG para debug;
  • Comunicação UART via USB.

Para mais informações sobre a placa NXP i.MX 7ULP



Para mais informações sobre o processador, acesse o seu datasheet.

Para todas as informações técnicas e para trabalhar com o processador, utilize o reference manual.

Para os primeiros passos de como utilizar a placa, acesse o link para informações.

Para acessar os arquivos de hardware, esquemático e gerbers, acesse o link.

As últimas imagens de Linux pré-compiladas (as mais atualizadas) para a placa podem ser encontradas na página de imagens Linux da NXP.

Para instalar o BSP linux da NXP, utilizando o UUU, acesse esse link.



Todas as informações e imagens foram retiradas do site da NXP.
