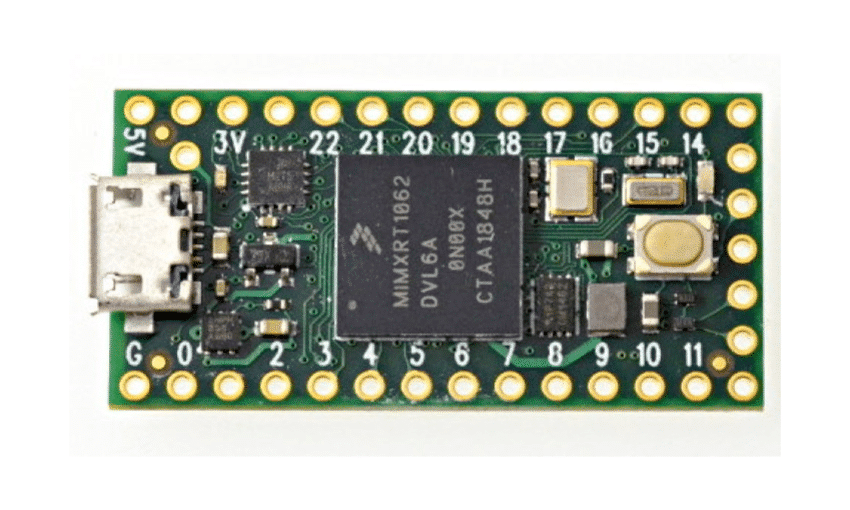

Conheça a nova Placa Teensy 4.0

A nova placa Teensy 4.0 vem com um microcontrolador muito mais poderoso que sua versão anterior. Trata-se de uma placa de prototipação rápida e é suportada pelo ambiente Arduino. Este micro que comanda a placa Teensy 4.0 é um cortex-M7 capaz de operar até a 600 MHz, e apresenta com predição de branch e capacidade para executar duas instruções no mesmo ciclo, além de diversas características para poderem ser desenvolvidos algoritmos que demandam criptografia ou cálculos complexos, como o acelerador criptográfico e gerador de números aleatórios em chip e FPU que suporta double de 64 bits e float de 32 bits.



Características da Teensy 4.0



Abaixo estão dispostas as principais características da placa:

  • Microcontrolador NXP iMXRT1062 com core ARM Cortex-M7 @600 MHz
    • Memória RAM de 1024KB
    • Memória Flash de 2048KB
  • Conector mini USB para gravação
  • Pinos disponíveis para debugger
  • Botão de Reset
  • Os seguintes pinos estão disponíveis na placa, mas são compartilhados entre si com outras funções:
    • 20 pinos para PWM
    • 5 seriais uart
    • 1 SPI
    • 2 canais I2C
    • 2 barramentos CAN
    • 24 pinos de entradas e saídas digitais
    • 10 pinos de entradas analógicas

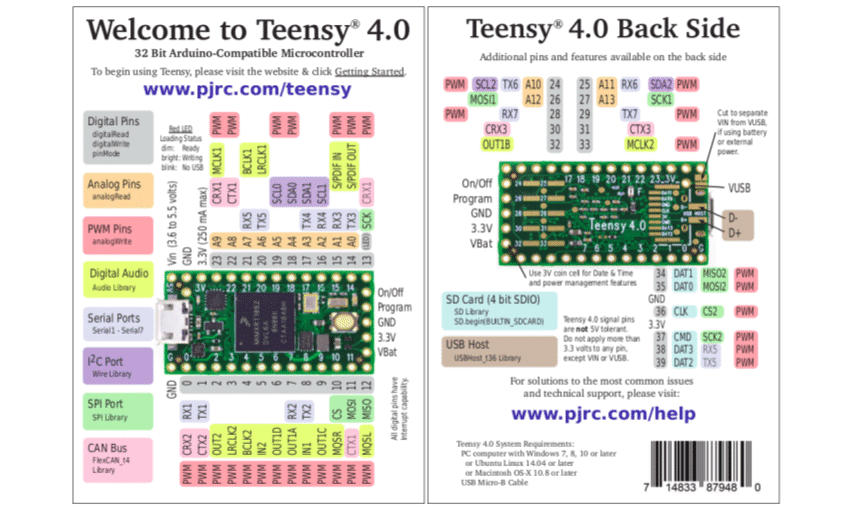

Veja abaixo a imagem com a indicação das funções dos pinos da placa e também detalhes da parte traseira da placa.





A placa está a venda por USD19.95 na Adafruit e Sparkfun. Para mais informações, acesse:

https://www.pjrc.com/store/teensy40.html
