Conheça a LPC55S69-EVK da NXP

LPC55S69

Com o crescimento de aplicações IoT é necessário o desenvolvimento em áreas correlatas, como das áreas de segurança e consumo de energia, tornando essas soluções mais eficientes e com maior processamento.



Pensando nisso, a NXP lançou a placa de desenvolvimento LPC55S69-EVK, unindo maior segurança e capacidade de processamento de sinais. Ela utiliza o processador Arm Cortex-M33, um dos primeiros processadores Cortex-M com tecnologia de segurança Arm TrustZone, trazendo um novo nível de confiança aos sistemas embarcados. Além disso, é um dos primeiros microcontroladores que tem capacidade de entrar no mundo de machine learning, que traz a possibilidade de criar soluções na área de IA também.



A LPC55S69-EVK possui uma porta de depuração onboard de alto desempenho, subsistema de áudio e acelerômetro, com várias opções para adicionar placas de expansão prontas para redes, sensores, telas e outras interfaces. O MCUXpresso fornece drivers de dispositivos, middleware e exemplos para permitir rápido desenvolvimento, além de ferramentas de configuração e IDE opcional. Atualmente ela vem sendo vendida pelo valor de 39 dólares.



Especificações



  • Microcontrolador LPC55S69 dual core Arm Cortex-M33 (até 100 MHz);
  • USB de alta velocidade, Link2 com opções de protocolos CMSIS-DAP e SEGGER J-Link;
  • Ligação de porta UART e SPI do destino LPC55S69 para USB através da porta de depuração onboard;
  • Suporte de hardware para teste de depuração externa;
  • 3 LEDs de usuário, além de Reset, ISP (3) e botões do usuário;
  • Slot para cartão Micro SD;
  • Acelerômetro NXP MMA8652FCR1;
  • Codec de áudio estéreo com entrada/saída de linha;
  • Portas USB de velocidade máxima com conector micro A/B para funcionalidade de host ou dispositivo;
  • Opção de expansão: MikroEletronika Click;
  • Opção de expansão: LPCXpresso-V3. compatível com Arduino UNO;
  • Conector de expansão/host compatível com PMod.

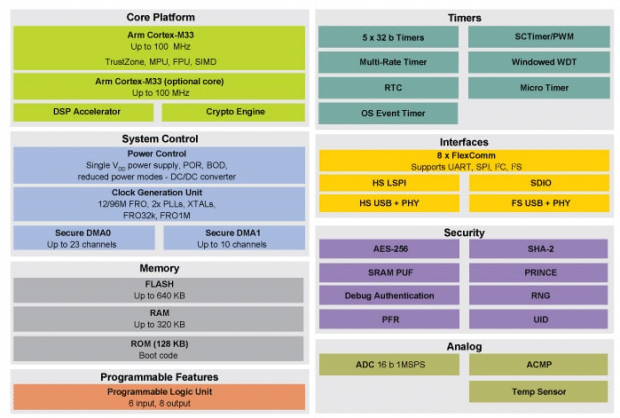

Figura 1: Diagrama de blocos



Referências



https://www.nxp.com/products/processors-and-microcontrollers/arm-based-processors-and-mcus/lpc-cortex-m-mcus/lpc5500-cortex-m33/lpcxpresso55s69-development-board:LPC55S69-EVK
