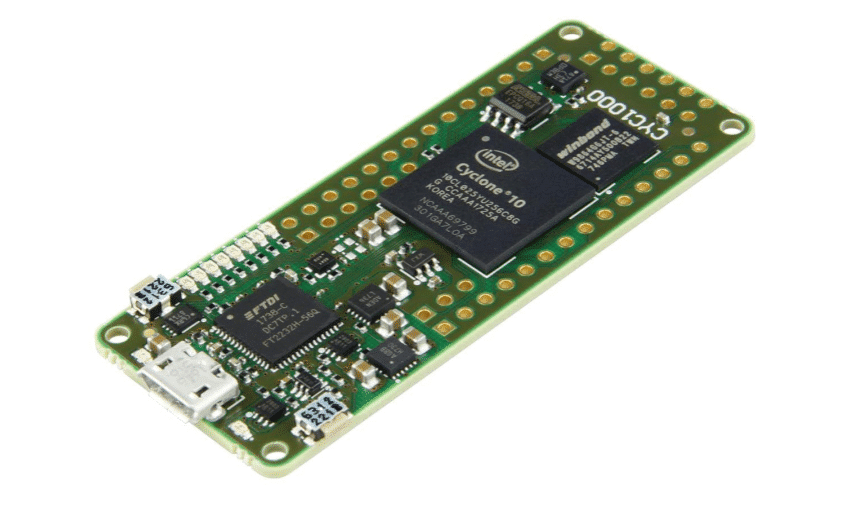

Conheça a CYC1000 Starter Kit

Geralmente, construir um projeto com FPGA exige investimento bem alto nos primeiros dias, ainda na fase de avaliação das ferramentas e melhores chips. As placas de avaliação e kits de desenvolvimento são de fato bem caros e essa barreira acaba afastando muitas empresas, institutos e universidades de avaliar tais soluções, buscando outras alternativas de mercado para utilizar em seus projetos.



A placa com o Intel Cyclone 10LP foi lançada nos últimos meses com custo acessível e pronta para uso imediato. A placa CYC1000 vem a público com a intenção de ser uma placa de desenvolvimento bem simples para os FPGAs da família Intel Cyclone 10 LP. É uma placa inicial de custo bem baixo para quem está explorando e verificando se o FPGA Cyclone10 é adequado ao seu projeto. Com o Arrow USB Programmer2 já integrado na placa, que é uma solução plug & play para programar o FPGA, facilita o desenvolvimento a partir do momento que se adquire a placa, sem a necessidade de compra de programador extra. Essa placa está disponível como a versão padrão (default), mas também pode ser encomendada com modificações diretas do fabricante. Com essa placa CYC1000 em mãos também é possível testar a implementação de um microcontrolador softcore flexível, como NIOS II da Intel, que já possui uma versão pronta para uso com o Cyclone 10LP.



Veja abaixo o diagrama de blocos da placa CYC1000:



Figura: Diagrama de Blocos da placa CYC1000



Características do CYC1000

  • FPGA 10CL025YU256C8G
    • Memória de programa de 16 MB;
    • 24624 elementos lógicos;
    • Tensão padrão 1.2V;
    • Encapsulamento Ultra fineline BGA de 256 pinos;
  • Memória Flash de 64MBit;
  • SDRAM de 64Mbit
  • Acelerômetro de 3-eixos LIS3DH da ST, com três sinais analógicos;
  • Programador on-board.



Mais Informações sobre a CYC1000



Sobre os FPGAs Intel Cyclone10

Site da Arrow da placa CYC1000

Brief da placa CYC1000

Esquemático da placa CYC1000

Desenho de furação mecânica da placa CYC1000
