Configuration Bits do PIC16F877A

Nosso conhecido PIC16F877A.

O objetivo deste artigo é explicar o funcionamento dos Configuration Bits do microcontrolador PIC16F877A. Para tanto, vamos fazer uso da IDE MPLAB-X versão 2.00, além do montador MPASM na versão 5.54 e compilador XC8 versão 1.31, além, é claro, do MPLAB IDE Versão 8.76. Todos esses ambientes podem ser encontrados gratuitamente no site da Microchip.



Um pouco sobre o microcontrolador PIC16F877A



Este microcontrolador é bastante popular aqui no Brasil. Apesar de não chegar perto da capacidade de qualquer ARM Cortex, este dispositivo de 8 bits costuma ser o primeiro (ou um dos primeiros) microcontroladores que muitos tem contato. Suas principais características são:

  • Flash de 14,3KBytes (8KPalavras, uma vez que o tamanho da palavra é de 14 bits);
  • RAM de 368Bytes;
  • EEPROM de 256Bytes;
  • 33 IOs;
  • 8 Canais AD de 10 bits;
  • Comunicação I2C, SPI e USART;
  • 2 Timer de 8 bits e 1 timer de 16 bits;
  • 2 Comparadores.





O que são Configuration Bits



Os microcontroladores Microchip possuem regiões de memória definidas para uso específico, contendo Bits de Configuração (Configuration Bits ou Fuse Bits). Esses bits determinam o funcionamento fundamental do dispositivo, como modo do oscilador, Watchdog Timer, modos de programação e proteção de código. A correta configuração desses bits definem o funcionamento do seu microcontrolador. Para tanto, vamos entender como fazer esse trabalho.





Quais os Configuration Bits do PIC16F877A



Os periféricos do dispositivo afetados pelos Configuration Bits são: Oscilador, Watchdog Timer, Power-up Timer, Brown-out Reset, ICSP e proteção de memória. Para este caso trata-se de apenas uma região de memória com apenas uma palavra (apesar do núcleo ser 8 bits, o tamanho da palavra é 14 bits).



Registrador CONFIGURATION WORD.
Figura 1: Registrador CONFIGURATION WORD, com vários configurations bits.



Primeiramente, vamos entender com detalhes o que acontece no hardware com a mudança de cada bit desse controle. Cada periférico terá um comportamento diferente, dependendo de sua função no dispositivo.



  • Configuration Bits: Oscillator Selection Bits (FOSC1:FOSC0)

Trata-se de dois bits que configuram o oscilador externo do microcontrolador. Ele define, basicamente, o tipo de oscilador (cristal, ressonador ou RC) e a velocidade de chaveamento. Os valores possíveis para teste registrador são:



00 = LP oscillator(Low-Power Crystal)
01 = XT oscillator(Crystal/Resonator)
10 = HS oscillator(High-Speed Crystal/Resonator)
11 = RC oscillator(Resistor/Capacitor)



A escolha entre esses modos tem mais a ver com a frequência do que com o tipo do oscilador em si. As configurações HS, XT e LP podem ser aplicadas tranquilamente para um cristal oscilador, e HS e XT também aceitam ressonadores.



Como na tabela ao lado, para valores de frequência é que vão definir qual será a configuração. A opção HS é para cristais ou ressonadores de 4MHz a 20MHz. Já para frequências entre 200KHz e 4MHz, deve-se utilizar a configuração XT.

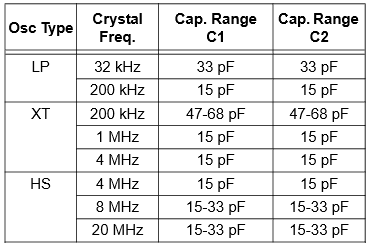

Tabela de frequência e configuração de osciladores.
Tabela de frequência e configuração de osciladores.
Esquema do circuito oscilador interno ao microcontrolador.
FEsquema do circuito oscilador interno ao microcontrolador.


No entanto, quando falamos em LP, falamos de frequências muito baixas. Esse modo de trabalho mantém o microcontrolador em baixo consumo, ideal para situações de bateria ou economia de energia. As frequências são extremamente baixas, de 32KHz a 200KHz. Para esse caso não é possível trabalhar com ressonadores, apenas cristais.



Ao lado temos o esquema interno do circuito oscilador. Trata-se de uma porta inversora que gera um sinal na frequência do cristal ou ressonador.

Como opção de baixo consumo, o LP trabalha da mesma forma que o HS e XT. No entanto, com frequência de trabalho bem mais baixa, na faixa das dezenas ou centenas de KHz. Neste caso, o maior ganho é na potência consumida, uma vez que todo o circuito consome menos nessa frequência de operação.

Uma outra opção de configuração de oscilador é o RC. Trata-se de um circuito muito simples, contendo apenas um resistor e um capacitor. Neste caso, as velocidades são baixas como para a configuração LP. No entanto, enquanto o LP ganha em desempenho, o RC ganha em custo, uma vez que tratam-se de componentes mais baratos.



Outra desvantagem desse circuito é a precisão. Além dos valores de tolerância dos próprios componentes, essa montagem é bastante influenciada pela temperatura e umidade do ambiente.

Diagrama interno do oscilador para a configuração RC.
Figura 3: Diagrama interno do oscilador para a configuração RC.



  • Configuration Bits: Watchdog Timer Enable Bit (WDTE)

Este bit habilita o circuito de Watchdog Timer (WDT). Trata-se de um timer que roda livremente através de um oscilador RC integrado, não exigindo nenhum componente externo.Isso significa que este timer estará rodando mesmo que o clock principal esteja parado.



1 = WDT Enable
0 = WDT Disable



Em seu funcionamento normal, esse timer gera um sinal de reset quando o timer estoura (TimeOut). Caso o dispositivo esteja em Sleep Mode, o WDT causa um Wake-Up (acorda), acordando e voltando ao funcionamento normal. O TimeOut desse vomponente pode variar bastante, tendo seu valor nominal como TWDT=18mS, mas podendo variar de 7 a 33mS.



No entanto, cuidado. É preciso desenvolver o código considerando o uso do WDT. Periodicamente, em um tempo menor que 7mS (tempo mínimo no pior caso), você deve gerar uma instrução de CLRWDT. Dessa forma, o WDT será sempre reiniciado e o microcontrolador irá trabalhar normalmente. Se o seu código travar, o sistema não vai enviar o CLRWDT e o microcontrolador irá reiniciar.



  • Configuration Bits: Power-up Timer Enable Bit (PWRTE)

Este bit habilita o Power-up Timer. Esse circuito é responsável por manter o núcleo em estado de reset por um período após o circuito ser ser alimentado (Power-up). Durante esse período, o dispositivo estará trabalhando com o RC interno, mantendo o estado de reset mesmo antes do circuito oscilador principal funcionar. No entanto, da mesa forma que o WDT, seu tempo varia bastante. Tem sem valor nominal como TPWRT=72mS, mas varia entre 28 e 132mS.



1 = PWRT disabled
0 =  PWRT enabled



Este tipo de solução é bastante eficiente para fontes de alimentação menos elaborados, que demoram alguns milissegundos para atingir sua carga máxima. Fazendo uso do Power-up Timer, garantimos que a CPU apenas irá começar a funcionar com o circuito estabilizado.



  • Configuration Bits: Brown-out Reset Enable Bit (BOREN)

Este bit habilita o circuito de Brown-out Reset. Este circuito é responsável por geral um sinal de Reset para a CPU quando a tensão de alimentação cai abaixo de um limite definido como VBOR=4,0V por um período superior a TBOR=100uS, Uma vez que Brown-out Reset ocorra, o circuito irá manter o sistema em Reset até que a tensão retorne a valores superiores a VBOR.



1 = BOR Enabled
0 = BOR Disabled



Embora a tensão de alimentação desse componente trabalhe em uma faixa bastante grande, de 2,0V a 5,5V, a tensão de VBOR é definida em seus 4,0V, podendo apenas variar entre 3,65V e 4,35V.



  • Configuration Bits: Low-Voltage ICSP Enable Bit (LVP)

Assim como a maioria dos microcontroladores, este possui um sistema de gravação ICSP (In-Circuit Serial Programming), que permite programar o componente já integrado no seu circuito final. Para tanto, ele faz uso de dois pinos, um para clock (PGC) e outro para dados (PGD), além de alimentação e MCLR. No entanto, para que o circuito entre no processo de gravação sem maiores problemas, é necessário aplicar uma tensão (VPP ou VIHH) relativamente alta para circuitos digitais no pino de MCLR. Essa tensão pode variar entre VIHHmin=VDD+3,5V e VIHHmáx=13,5V. Caso esteja trabalhando com uma alimentação de 5V, a tensão mínima seria de VIHHmin=8,5V.

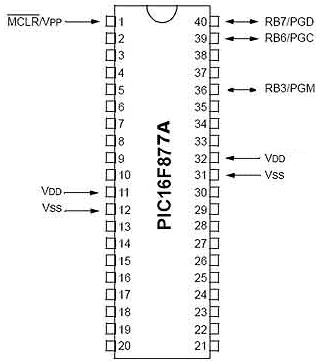

Pinagem do ICSP para o modelo DIP40.
Figura 4: Pinagem do ICSP para o modelo DIP40.





Em determinados circuitos, esse tipo de tensão aplicado ao MCLR pode vir a ser um problema. Por conta disso, é possível habilitar o Configuration Bit LVP, que permite a gravação do componente com a própria tensão de alimentação. Além disso, o pino PGM passa a ser utilizado para a indicação de ICSP,e faz parte do processo de gravação.



1 = LVP EnabledPino RB3/PGM como PGM.
0 = LVP DisabledPino RB3 como IO, VPP no MCLR precisa ser utilizado para gravação.



  • Configuration Bits: Data EEPROM Memory Code Protection Bit (CPD)

Como dito anteriormente, este dispositivo possui uma memória EEPROM interna de dados. São 256Bytes de memória para uso geral do dispositivo. O Configuration Bit CPD protege essa região de memória contra leituras e gravações externas. Dessa forma, apenas com um código dentro do microcontrolador é possível ler ou escrever dados na EEPROM.



1 = Data EEPROM Code Protection Off
0 = Data EEPROM Code Protected



  • Configuration Bits: Flash Program Memory Write Enable Bits (WRT1:WRT0)

Estes bits habilitam a escrita na memória Flash através do uso do EECON. Dessa forma, possível escrever dados diretamente na memória Flash pelo firmware do dispositivo. Além disso, é possível selecionar os setores que a gravação de dados estará habilitada, conforme a tabela abaixo.



11 = Write Protection OffToda a memória de programa pode ser escrita por EECON.
10 = 0000h to 00FFh write-protectedDe 0100h a 1FFFh podem ser escritos por EECON.
01 = 0000h to 07FFh write-protectedDe 0800h a 1FFFh podem ser escritos por EECON.
00 = 0000h to 0FFFh write-protectedDe 1000h a 1FFFh Podem ser escritos por EECON.



  • Configuration Bits: In-Circuit Debugger Mode Bit (Debug)

Os pinos RB6/PGC e RB7/PGD podem ser utilizados tanto como IOs comuns, como pinos de gravação ICSP. O controle dessas funções é feita por esse bit que, quando habilitado, dedica os pinos ao processo de Debug. Quando desabilitado, permite o uso como entradas e saídas digitais.



1 = In-Circuit Debugger DisabledRB6 e RB7 como pinos GPIO
0 = In-Circuit Debugger EnabledRB6 e RB7 são dedicados ao Debugger



É importante indicar que Debug e Gravação são processos diferentes. Esses pinos são utilizados para o processo de gravação, e a alteração desse bit não vai impedir esse processo. O Debug é o uso de uma ferramenta como ICD3 ou RealICE que permite a execução e o acompanhamento de código, leitura de variáveis e execução passo-a-passo.

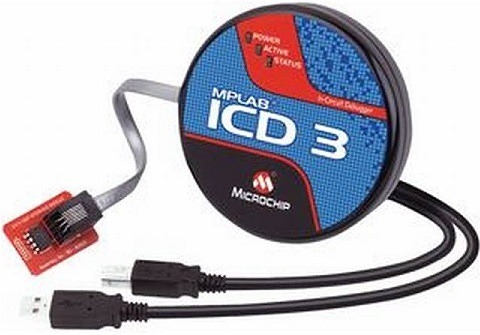

ICD3
Figura 5: ICD3
Real ICE
Figura 6: Real ICE
  • Configuration Bits: Flash Program Memory Code Protection Bit (CP)

Este bit é responsável por habilitar a proteção de código. Uma vez habilitado, a memória Flash (memória de programa) estará protegida contra cópia e não poderá ser lida. É necessário verificar a integridade da gravação antes de habilitar esse bit, uma vez que é necessário a leitura para garantir a gravação. No entanto, é sempre possível apagar o componente e realizar uma nova gravação.



1 = Code Protection Off
0 = All Program Memory Code-Protected





Configurando pelo Código



Para os exemplos que se seguem, vamos imaginar que estamos trabalhando com um cristal de 20MHz (FOSC = HS) e que desejamos o Power-up Timer (PWRT = ON) para garantir todo o circuito esteja seguro quando o software iniciar. Também vamos imaginar que não utilizaremos o Watchdog Timer (WDTE = OFF), mas teremos o Brown-out Reset habilitado (BOREN =ON).



Manteremos o Low Voltage Programming desabilitado (LVP = OFF), uma vez que a maioria dos gravadores geram a tensão necessária para a gravação normal, e não teremos nenhum tipo de proteção para o código.



  • Códigos em Assembly

Para esse caso, o software de montagem MPASM está preparado para a premissa __CONFIG, que se encontra definida no arquivo de cabeçalho p16f877a.inc do montador. Nesse arquivo também são definidos os valores para cada configuração (configuration bits), de maneira fácil de ser entendida. Seus valores possíveis são:



_FOSC_LPOscilador LP
_FOSC_XTOscilador XT
_FOSC_HSOscilador HS
_FOSC_EXTRCOscilador RC
_WDTE_OFFWDT Disabled
_WDTE_ONWDT Enabled
_PWRTE_ONPWRT Enabled
_PWRTE_OFFPWRT Disabled
_BOREN_OFFBOR Disabled
_BOREN_ONBOR Enabled
_LVP_OFFRB3/PGM como IO. VIHH em MCLR para gravação
_LVP_ONRB3/PGM como PGM. Gravação em Low-Voltage
_CPD_ONData EEPROM Code-Protected
_CPD_OFFData EEPROM Code Protection Off
_WRT_HALF1000h a 1FFFh podem ser escritos
_WRT_1FOURTH0800h a 1FFFh podem ser escritos
_WRT_2560100h a 1FFFh podem ser escritos
_WRT_OFFToda a memória pode ser escrita
_DEBUG_ONIn-Circuit Debugger Enabled
_DEBUG_OFFIn-Circuit Debugger Disabled
_CP_ONMemória de programa protegida
_CP_OFFMemória de programa não protegida



A utilização desse código é bastante simples. Uma vez tendo incluído o arquivo de cabeçalho, a implementação do código é feita com a lógica AND para a separação das premissas de configuração.





  • Códigos em C



Um método comum de configuração desses bits é dentro do código através das diretivas de pré-processamento. Essas diretivas são instruções interpretadas por um pré-processador para preparar o código para o compilador. Elas são analisadas antes da efetiva compilação, e podem modificar como o código será compilado.



Existem diversas diretivas, algumas de decisão, outras de definição de constantes, ou mesmo macro de funções. No nosso caso, a diretiva de pré-processamento que nos interessa é o pragma, mas especificamente o pragma config. Nem todos os compiladores possuem essas diretivas, então estamos falando especificamente do compilador XC8 da Microchip. Para este caso, as opções são mais simples. Cada bit possui um nome específico, onde apenas se pode configurar como ON ou OFF. Apenas FOSC possui mais opções, conforme abaixo.



FOSCEXTRC, HS, XT, LP
WDTEON ou OFF
PWRTEON ou OFF
BORENON ou OFF
LVPON ou OFF
CPDON ou OFF
WRTON ou OFF
CPON ou OFF



Em nosso exemplo, a configuração seria conforme abaixo:





Configuration Bits setados pela IDE MPLAB IDE 8



Embora a Microchip tenha descontinuado o ambiente de desenvolvimento MPLAB IDE 8, este ainda é muito utilizado e merece um espaço neste artigo. Neste caso, é possível fazer a configuração dos bits diretamente no ambiente, não havendo a necessidade de escrevê-lo em código. Essa configuração é acessível conforme o menu abaixo.

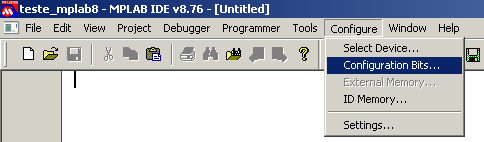

Acessando o Configuration Bits pelo MPLAB-8.
Figura 7: Acessando o Configuration Bits pelo MPLAB IDE 8.



Nele existe um check-box chamado "Configuration Bits set in code". Quando este está habilitado, o sistema irá considerar as configurações feitas em código, conforme vimos anteriormente. Com este check-box está desabilitado, o sistema irá aceitar a configuração dos bits conforme a imagem abaixo.

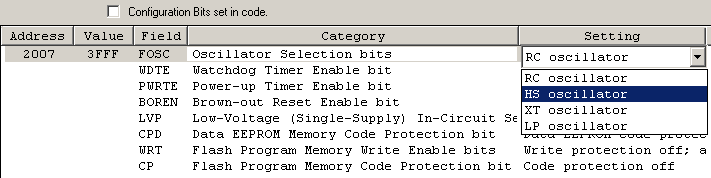

Edição dos Configuration Bits no MPLAB IDE 8, através de um menu específico.
Figura 8: Edição dos Configuration Bits no MPLAB IDE 8, através de um menu específico.



A configuração é a mesma e respeita exatamente as mesmas opções que já abordamos. A única diferença é que o ambiente lhe dá um menu de opções mais agradável ao desenvolvedor.





Gerando configuração pela IDE MPLAB-X



Diferentemente do MPLAB IDE 8, o MPLAB-X não permite configurar os configuration bits diretamente na IDE. Essas configurações precisam estar presentes no código.



No entanto, o ambiente possui uma ferramenta integrada bastante interessante. Ela permite a geração das configurações para serem incluídas no código. Além disso, o sistema é inteligente o suficiente para gerar em Assembly ou C de acordo com a configuração do seu projeto. O procedimento é idêntico para ambos os casos e começa com a seleção do menu correto.

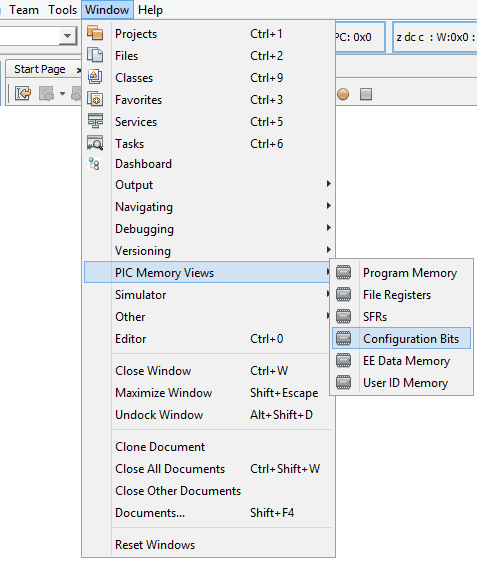

Menu do gerador de Configuration Bits para o MPLAB-X.
Figura 9: Menu do gerador de Configuration Bits para o MPLAB-X.



Esse menu possui as mesmas opções vistas anteriormente, de maneira muito similar ao MPLAB IDE 8. Você faz as configurações com opções claras e bastante amigáveis. Após terminar suas configurações, basta pressionar o botão "Generate Source Code to Output".

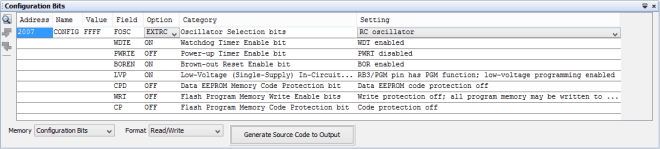

Tela de edição de Configuration Bits para o MPLAB-X.
Figura 10: Tela de edição de Configuration Bits para o MPLAB-X.



É importante saber que o código apresentado não foi incluído no seu programa, ele apenas foi apresentado. Basta o desenvolvedor copiar esse resultado e colar em seu código.

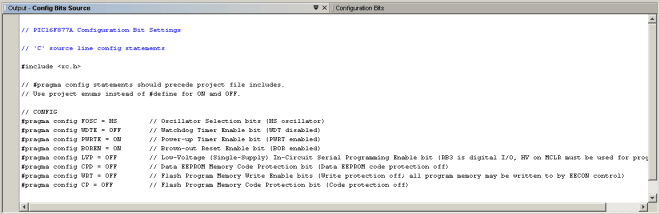

Resultado gerado para ser copiado e colado no seu código.
Figura 11: Resultado gerado para ser copiado e colado no seu código: trabalhando com configuration bits





Conclusão



Embora os configuration bits do PIC16F877A sejam bastante específicos, mesmo dentro da linha dos microcontroladores PIC, pudemos observar com detalhes a função individual de cada bit, além de analisar cada uma de suas opções.



Também observamos como fazer a configuração dos configuration bits em código, tanto para a linguagem C quando para Assembly. Pudemos observar como trabalhar com as ferramentas presentes nos ambientes, sejam eles novos ou legados.





Agradecimentos



Gostaria de agradecer ao Josué Furtoso, por toda a ajuda, paciência e inspiração.



Referências



PIC16F87xA

Flash Memory Programming Specification

Configuration Bits

PIC Microcontroller

MPLAB XC8 Getting Started Guide

MPLAB-X Homepage

Microchip Software Legacy



Engenheiro Eletricista formado PUC-SP e Técnico em Eletrônica pela ETE Getúlio Vargas, é especialista em projetos eletrônicos analógicos e digitais, especialmente no condicionamento de sinais analógicos e integração entre dispositivos digitais.Nos últimos anos, vem atuando no desenvolvimento de software embarcado para núcleos ARM Cortex e na construção de hardwares para sistemas de potência.
