Configurando GPIO do ESP8266-01

GPIO do ESP8266-01

O ESP8266-01 é o módulo Wi-Fi de menor custo da família, em contrapartida, é o módulo com a menor quantidade de recursos disponíveis. Em termos de GPIO, temos apenas 4 pinos que podem ser usados para isso, GPIO0, 1, 2 e 3. Destes, GPIO1 e GPIO3 são compartilhados com os pinos TX e RX respectivamente, usa-los como GPIO impossibilita o uso de comunicação serial em nosso programa. Assim ficamos apenas com 2 pinos disponíveis para GPIO, correto? Não é bem assim que as coisas funcionam. Neste artigo iremos configurar GPIO do ESP8266-01, abordando as particularidades desses dois pinos, o que acaba limitando sua utilização.





Opções de Boot do ESP



Os módulos da família ESP podem ser inicializados de formas diferentes de acordo com o estado lógico de alguns de seus pinos. A tabela a seguir demonstra essa lógica de inicialização:



Tabela de configuração de boot no ESP-01 de acordo com os níveis dos GPIOS.
Figura 1 - Tabela de boot do ESP-01



Como podemos perceber na imagem, os pinos GPIO0 e GPIO2, que são os dois disponíveis no ESP-01, são usados para o sistema de boot (GPIO15 também é utilizado, mas no ESP-01 ele é mantido em nível 0 por um resistor de pull down). Isso impacta na forma como podemos utiliza-los em nossos circuitos, pois temos que manter os estados deles em nível alto na inicialização e reset do sistema.



Para manter o nível alto, devemos ter resistores de pull up nesses dois pinos, o valor deste resistores pode variar entre 2KR a 10KR.





GPIO0 e GPIO2 como Output



Com os resistores de pull up, devemos fazer o acionamento de nossos dispositivos externos em nível baixo, mantendo os resistores em paralelo. A imagem abaixo mostra como podemos acionar um rele através de um optoacoplador e um led com do ESP-01.

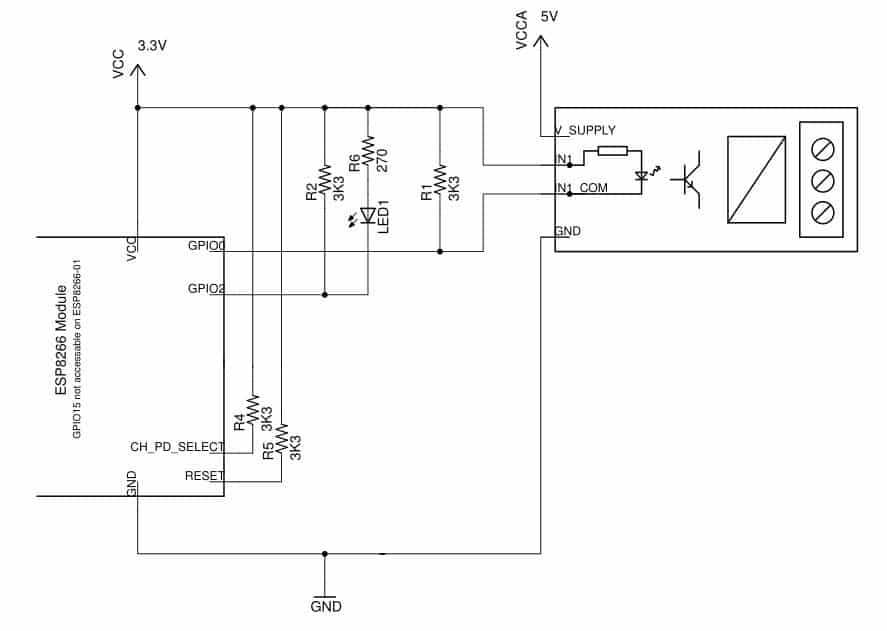

Configuração elétrica para usar os GPIOs do ESP8266-01 como Output.
Figura 2 - GPIOs como Output.



Utilizamos resistores de 3K3R para manter o nível dos pinos no reset, quando o firmware do ESP subir, mantemos o nível alto destes pinos e quando desejarmos acionar a carga enviamos nível baixo para o respectivo pino.





GPIO0 e GPIO2 como Input



Para utilizarmos os pinos como entrada, a princípio, a lógica seria a mesma. Mante-los em nível alto na inicialização através de resistores e após o firmware iniciar passarmos a ler nível baixo como acionamento. Isso é verdade quando podemos afirmar que na inicialização as entradas não estarão acionadas.



Imagine um interruptor/botão que envia nível 0 quando ligado/pressionado, se o ESP, por algum motivo, reiniciar com o interruptor ligado, o módulo não ira inicializar o firmware e o projeto ira travar.



Para evitar esse problema podemos fazer um truque que nos garante que o módulo sempre ira inicializar corretamente. Em contrapartida iremos perder uma entrada. Veja o circuito a seguir.

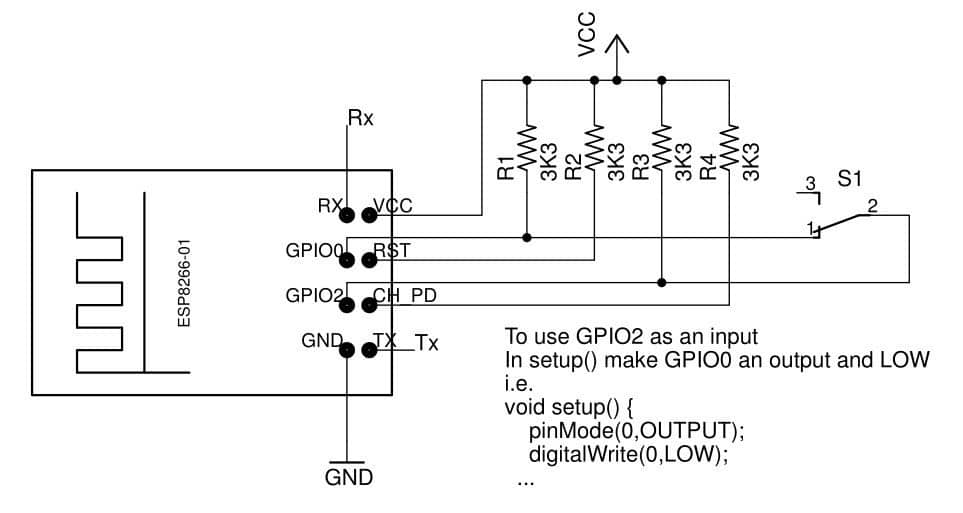

Configuração elétrica para usar os GPIOs do ESP8266-01 como Input.
Figura 3 - GPIOs como Input.



No circuito utilizamos uma chave ligada entre os GPIO0 e 2, nesse caso, independente da posição da chave, na inicialização do ESP os resistores de pull up irão garantir o boot corretamente.



O truque está após o boot, quando nosso firmware for executado não precisamos se preocupar mais com o estado dos pinos, então na função setup() (caso estiver usando a IDE do Arduino) configuramos o GPIO0 como saída e escrevemos 0 nele. Assim, se a chave estava fechada, só neste momento ela irá enviar nível 0 para o GPIO2. Na função loop() podemos fazer a leitura do GPIO2 sem nenhum problema.





Conclusão



O ESP-01 é muito útil e fácil de ser encontrado mas é preciso estar atento para não travar em alguns obstáculos que ele nos impõe. Aprendi por experiência própria e aqui está a dica para que você não caia nessa também. Tem alguma dúvida ou alguma dica que gostaria de passar? Deixe seu comentário e compartilhe seu conhecimento conosco.
