Conectando-se ao DeviceHub com NodeMCU e MQTT

Por

15/03/2017

ÍNDICE DE CONTEÚDO

Com o conceito da Internet das Coisas (ou IoT) se expandindo, se tornou mais fácil conectar diferentes tipos de hardware com software especializados na obtenção de dados do ambiente ou controle de sistemas. Enquanto não existe ainda uma universalização de modos de conexão IoT, temos que estudar caso a caso e, por meio de testes, concluir qual o melhor método para se alcançar as especificações do projeto.

Neste artigo farei um projeto simples para conectar um sensor de temperatura e umidade (DHT11) na plataforma online DeviceHub para gerar gráficos com os dados deste sensor. Para este projeto, considerei placas de desenvolvimento compatíveis com Arduino, e portanto utilizarei o software Arduino IDE. Mais especificamente, utilizarei a placa NodeMCU v3 (no Arduino IDE será utilizado a placa NodeMCU v1.0, mas não haverá problemas visíveis de compatibilidade), que utiliza de um módulo ESP8266 para conexão Wifi.

Preparando o Arduino IDE

Primeiramente, precisamos preparar o Arduino IDE para se comunicar com a placa NodeMCU. Para isso, siga os seguintes passos:

1 - Vá em Tools -> Board: -> Boards Manager…

2 - Vá na barra de procura e digite “esp8266”. Vai aparecer apenas uma opção, da “ESP8266 Community”. Clique nesta opção, escolha a versão mais recente (estou utilizando a versão 2.3.0), e instale. Assim que terminar, as novas placas estarão disponíveis.

3 - Vá em Tools -> Board: -> “NodeMCU 1.0 (ESP-12E Module)”. Não mude nenhuma configuração vinda com esta placa.

Depois disso, devemos adicionar à IDE as bibliotecas que serão utilizadas neste projeto.

4 - Vá em Sketch -> Include Library -> Manage Libraries…

5 - Vá na barra de procura e procure e faça download das seguintes bibliotecas:

“ESP8266WiFi” (Versão 1.0.0 ou acima) de “Ivan Grokhotkov”;
“PubSubClient” (Versão 2.6.0 ou acima) de “Nick O’Leary”;
“DHT sensor library” (Versão 1.3.0 ou acima) de “Adafruit”;
“Adafruit Unified Sensor” (Versão 1.0.2 ou acima) de “Adafruit”.

Criando um usuário e projeto no DeviceHub

1 - Crie uma conta em aqui.

2 - Clique em Projects -> Add new project e dê um nome, imagem e descrição ao seu projeto. Pode escrever o que quiser, já que estes dados não serão utilizados no código.

Figura 1 - Tela do DeviceHub para adicionar novo projeto.

3 - Clique em Add Device.

Figura 2 - Tela do DeviceHub para adicionar dispositivo.

Coloque os seguintes parâmetros:

Name: DHT11 teste (ou outro nome, se quiser, pois não afetará o uso);
Development Board: Arduino;
Programming Language: C++;
Connection Type: Wifi.

Outros espaços como “image” e “description” não precisam ser preenchidos.

4 - Clique em Add Sensor.

Figura 3 - Tela do DeviceHub para adicionar sensor.

Coloque os seguinte parâmetros:

Name: T;
(x) Analog;
Measurement Unit: *C.

5 - Crie outro sensor com os seguintes parâmetros:

Name: U;
(x) Analog;
Measurement Unit: %.

6 - Após essas configurações, você achará abaixo das características do dispositivo e projeto um botão chamado “Development Information”. Clicando nele, pode se achar todos os dados que serão utilizados no código deste projeto.

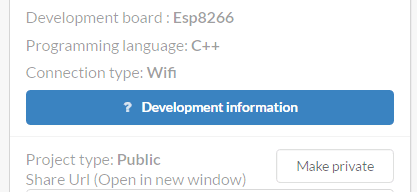

Figura 4 - Tela do DeviceHub para obter informações de desenvolvimento.

Montando o circuito

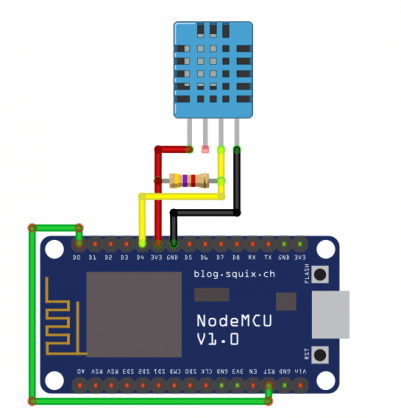

O circuito que será utilizado pode ser visto na figura 5:

Os fios vermelho e preto representam as ligações do sensor DHT11 ao 3.3V e GND do NodeMCU, respectivamente. O fio amarelo fará a comunicação serial do tipo Single-Wire Two-Way, ao qual passaremos solicitações de dados e os dados em si. O resistor pull-up no fio amarelo é de 4.7 kOhms. O fio verde já possui a função de reiniciar a placa NodeMCU após o colocarmos em deepSleep, para reduzir consumo de energia nos momentos em que não há transmissão de dados para a plataforma.

Código

O código utilizado pode ser visto abaixo. As partes em negrito devem ser preenchidas com dados do usuário, sendo este a rede Wifi que será utilizada e os dados do Development Information visto do DeviceHub.

/*
 Leitura de sensor DHT11 e transmissão via Wifi para a plataforma DeviceHub por protocolo MQTT.

 Para NodeMCU v3.

 criado 11 Fev 2017
 por Victor Hugo Gadioli
 */

#include <ESP8266WiFi.h>
#include <PubSubClient.h>
#include "DHT.h"
#include "DHT_U.h"
#include <Adafruit_Sensor.h>

#define DHTPIN 2 // pino que o sensor está conectado (D4)
#define DHTTYPE DHT11 // Tipo sensor: DHT 11

#define API_KEY "API KEY DO SEU PROJETO"
#define PROJECT_ID "PROJECT ID DO SEU PROJETO"
#define DEVICE_UUID "DEVICE UUID DO SEU PROJETO"

#define HUMITY_SENSOR "U"
#define TEMPERATURE_SENSOR "T"

// Coloque aqui a rede Wifi e a senha.
const char* ssid = "Nome da rede Wifi";
const char* password = "Senha da rede Wifi";

// Coloque aqui o período em que o circuito permanecerá desligado (em segundos)
const int sleepTimeS = 5;

// Coloque aqui o servidor e tópicos que receberão os dados dos sensores
const char* mqtt_server = "mqtt.devicehub.net";
String topic_t = String("/a/")+API_KEY+"/p/"+PROJECT_ID+"/d/"+DEVICE_UUID+"/sensor/"+TEMPERATURE_SENSOR+"/data";
String topic_h = String("/a/")+API_KEY+"/p/"+PROJECT_ID+"/d/"+DEVICE_UUID+"/sensor/"+HUMITY_SENSOR+"/data";

WiFiClient espClient;
PubSubClient client(espClient);
DHT_Unified dht(DHTPIN, DHTTYPE);

// conectando-se na rede Wifi
void setup_wifi() {

  delay(10);
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password); //Conectando-se a rede

  while (WiFi.status() != WL_CONNECTED) { //Espera resposta da rede
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

// conectando ao servidor por MQTT
void connect_client() {
  // Espera ate estar conectado ao servidor
  while (!client.connected()) {
    Serial.print("Attempting MQTT connection...");
    // Cria cliente IP randômico
    String clientId = "ESP8266Client-";
    clientId += String(random(0xffff), HEX);
    // Tentativa de conexão
    if (client.connect(clientId.c_str())) {
      Serial.println("connected");
    } else {
      Serial.print("failed, rc=");
      Serial.print(client.state());
      Serial.println(" try again in 5 seconds");
      // Espera 5 segundo e tenta novamente
      delay(5000);
    }
  }
}

// Implementa o modo deepSleep do ESP8266. Quando acordar, repetirá setup(). Para isso,
//pino D0 deve ser conectado ao pino RST para que seja possível acordar (devido interrupção).
void deepSleep()
{
  Serial.println("ESP8266 in sleep mode");
  ESP.deepSleep(sleepTimeS * 1000000);
}

void setup() {

  // Inicia módulos
  Serial.begin(115200);
  dht.begin();
  setup_wifi();
  randomSeed(micros());
  delay(2000);

  sensors_event_t event; //Variavel para eventos do sensor
  client.setServer(mqtt_server, 1883); //Configura servidor

  // Obtém umidade do sensor e o armazena a estrutura para servidor
  dht.humidity().getEvent(&event);
  if (isnan(event.relative_humidity)) {
    Serial.println("Error reading!");
  }
  Serial.print("Umidade: ");
  Serial.println(event.relative_humidity);
  String msg_h = "{\"value\": " + String(event.relative_humidity) + "}";

  // Obtém temperatura do sensor e o armazena a estrutura para servidor
  dht.temperature().getEvent(&event);
  if (isnan(event.temperature)) {
    Serial.println("Error reading temperature!");
  }
  Serial.print("Temperatura: ");
  Serial.println(event.temperature);
  String msg_t = "{\"value\": " + String(event.temperature) + "}";

  // Verifica se está conectado ao servidor. Se nao, tenta conectar-se.
  if (!client.connected()) {
    connect_client();
  }
  client.publish(topic_t.c_str(), msg_t.c_str()); //Publica temperatura
  client.publish(topic_h.c_str(), msg_h.c_str()); //Publica Umidade

  deepSleep(); //Coloca placa em modo de baixo consumo
}

void loop() {
  //Como usaremos o deepSleep, não teremos um loop.
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

Leitura de sensor DHT11 e transmissão via Wifi para a plataforma DeviceHub por protocolo MQTT.

Para NodeMCU v3.

criado 11 Fev 2017

por Victor Hugo Gadioli

#include <ESP8266WiFi.h>

#include <PubSubClient.h>

#include "DHT.h"

#include "DHT_U.h"

#include <Adafruit_Sensor.h>

#define DHTPIN 2 // pino que o sensor está conectado (D4)

#define DHTTYPE DHT11 // Tipo sensor: DHT 11

#define API_KEY "API KEY DO SEU PROJETO"

#define PROJECT_ID "PROJECT ID DO SEU PROJETO"

#define DEVICE_UUID "DEVICE UUID DO SEU PROJETO"

#define HUMITY_SENSOR "U"

#define TEMPERATURE_SENSOR "T"

// Coloque aqui a rede Wifi e a senha.

const char* ssid = "Nome da rede Wifi";

const char* password = "Senha da rede Wifi";

// Coloque aqui o período em que o circuito permanecerá desligado (em segundos)

const int sleepTimeS = 5;

// Coloque aqui o servidor e tópicos que receberão os dados dos sensores

const char* mqtt_server = "mqtt.devicehub.net";

String topic_t = String("/a/")+API_KEY+"/p/"+PROJECT_ID+"/d/"+DEVICE_UUID+"/sensor/"+TEMPERATURE_SENSOR+"/data";

String topic_h = String("/a/")+API_KEY+"/p/"+PROJECT_ID+"/d/"+DEVICE_UUID+"/sensor/"+HUMITY_SENSOR+"/data";

WiFiClient espClient;

PubSubClient client(espClient);

DHT_Unified dht(DHTPIN, DHTTYPE);

// conectando-se na rede Wifi

void setup_wifi() {

delay(10);

Serial.println();

Serial.print("Connecting to ");

Serial.println(ssid);

WiFi.begin(ssid, password); //Conectando-se a rede

while (WiFi.status() != WL_CONNECTED) { //Espera resposta da rede

delay(500);

Serial.print(".");

}

Serial.println("");

Serial.println("WiFi connected");

Serial.println("IP address: ");

Serial.println(WiFi.localIP());

}

// conectando ao servidor por MQTT

void connect_client() {

// Espera ate estar conectado ao servidor

while (!client.connected()) {

Serial.print("Attempting MQTT connection...");

// Cria cliente IP randômico

String clientId = "ESP8266Client-";

clientId += String(random(0xffff), HEX);

// Tentativa de conexão

if (client.connect(clientId.c_str())) {

Serial.println("connected");

} else {

Serial.print("failed, rc=");

Serial.print(client.state());

Serial.println(" try again in 5 seconds");

// Espera 5 segundo e tenta novamente

delay(5000);

}

// Implementa o modo deepSleep do ESP8266. Quando acordar, repetirá setup(). Para isso,

//pino D0 deve ser conectado ao pino RST para que seja possível acordar (devido interrupção).

void deepSleep()

{

Serial.println("ESP8266 in sleep mode");

ESP.deepSleep(sleepTimeS * 1000000);

}

void setup() {

// Inicia módulos

Serial.begin(115200);

dht.begin();

setup_wifi();

randomSeed(micros());

delay(2000);

sensors_event_t event; //Variavel para eventos do sensor

client.setServer(mqtt_server, 1883); //Configura servidor

// Obtém umidade do sensor e o armazena a estrutura para servidor

dht.humidity().getEvent(&event);

if (isnan(event.relative_humidity)) {

Serial.println("Error reading!");

}

Serial.print("Umidade: ");

Serial.println(event.relative_humidity);

String msg_h = "{\"value\": " + String(event.relative_humidity) + "}";

// Obtém temperatura do sensor e o armazena a estrutura para servidor

dht.temperature().getEvent(&event);

if (isnan(event.temperature)) {

Serial.println("Error reading temperature!");

}

Serial.print("Temperatura: ");

Serial.println(event.temperature);

String msg_t = "{\"value\": " + String(event.temperature) + "}";

// Verifica se está conectado ao servidor. Se nao, tenta conectar-se.

if (!client.connected()) {

connect_client();

}

client.publish(topic_t.c_str(), msg_t.c_str()); //Publica temperatura

client.publish(topic_h.c_str(), msg_h.c_str()); //Publica Umidade

deepSleep(); //Coloca placa em modo de baixo consumo

}

void loop() {

//Como usaremos o deepSleep, não teremos um loop.

}

Testando

Uma vez copiado o código acima e salvo no computador, poderemos fazer upload do código ao NodeMCU. Pode-se clicar a seta de upload do cabeçalho do Arduino IDE ou clicar CTRL+U. Assim, irá começar a baixar para a placa. Deve-se checar uma tela como a de baixo assim que o upload terminar.

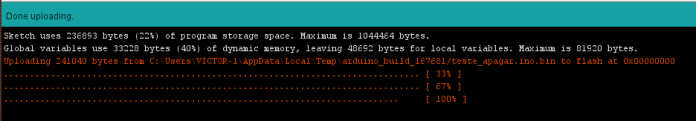

Figura 6 - Tela do Arduino IDE mostrando o upload do código para a placa NodeMCU.

Clicando em Ctrl+Shift+M (serial monitor), você poderá checar o processo de obtenção dos dados pelos sensores e a conexão Wifi. Caso o nome ou a senha da rede Wifi estejam errados, você poderá conferir nesta tela. A linha com caracteres aleatórios deve ser ignorada, pois é o momento em que a placa sai do deepSleep e está configurando a comunicação serial.

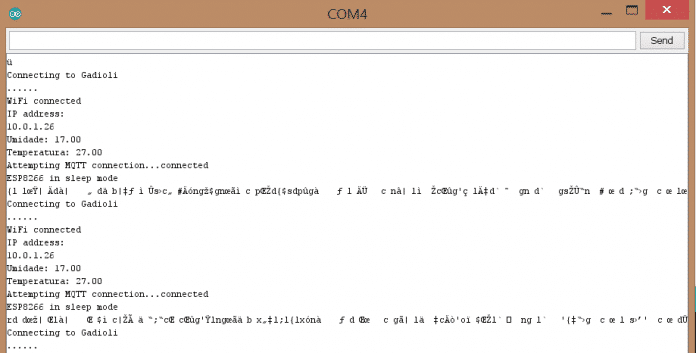

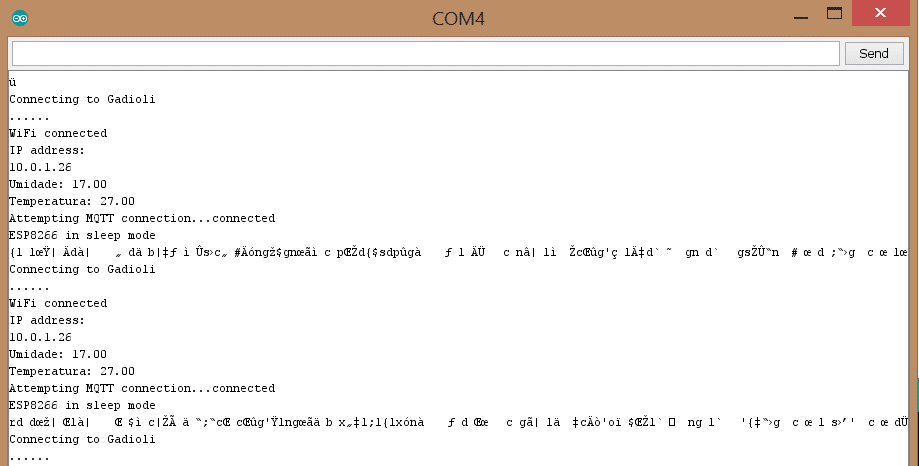

Figura 7 - Tela do monitor serial do Arduino IDE com o código rodando na placa NodeMCU.

Para terminar, podemos checar o gráfico sendo atualizado no DeviceHub com os dados recebidos pelo NodeMCU.

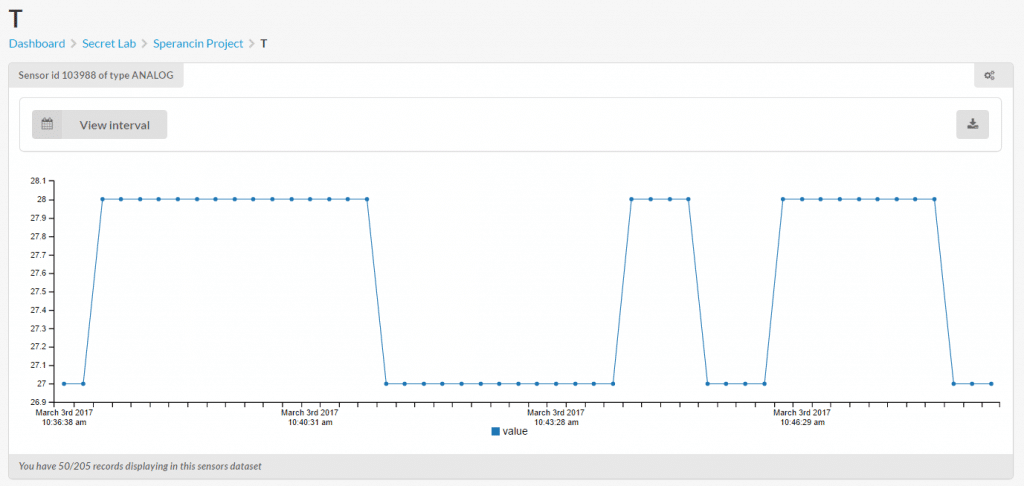

Figura 8 - Gráfico da temperatura no site DeviceHub.

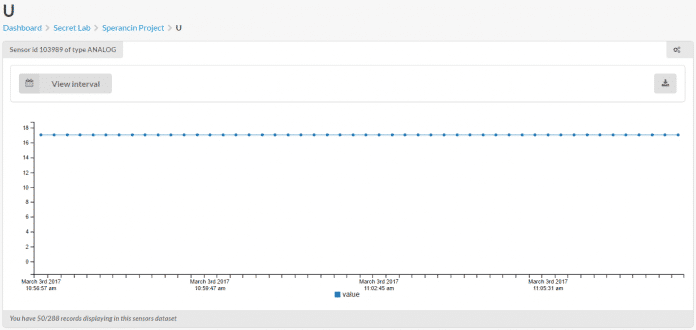

Figura 9 - Gráfico da umidade no site DeviceHub.

Conclusão

Concluirei este artigo com algumas recomendações:

Com o comando deepSleep e uma bateria conectada ao NodeMCU, pode-se criar pequenos módulos de sensores e colocá-los em diferentes locais com rede Wifi por uma longa duração de tempo. Quanto maior o período de obtenção dos dados dos sensores, maior o período para a troca da bateria;
A razão para utilizar a biblioteca Adafruit_Sensor.h é para que o leitor tenha maior liberdade para adicionar novos sensores e mantê-los organizados. Lembre-se sempre que muitas das funções que você deseja implementar já foram feitas por alguém e pode ser achada no GitHub ou em outros sites, tornando sua programação mais rápida e organizada. Reinventar a roda pode ser trabalhoso e não tão eficiente quanto uma biblioteca open source que foi modificada por uma comunidade de profissionais da área. Não tenha vergonha de usar o que já existe e é open source.

Sinta-se livre para modificar este projeto como bem entender, e sempre traga algo novo à comunidade, pois é em grupo que criaremos um sistema IoT único e para todos. Qualquer dúvida sobre o projeto, deixar nos comentários.

Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.

3
Deixe um comentário

Notificações

recentes antigos mais votados

Visitante

Paulo Sergio Pereira

Olá Victor montei o cenário proposto do seu artigo, mas apresenta um erro não faz leitura dos dados.
O Erro está na ligação do dth11 no cabo amarelo está ligado na perna errada do Dth11.
funcionou perfeitamente depois da alteração.

Membro

LUIZ ALVES

Paulo, montei e deu esse problema, fui no datasheet do DHT11 e está errada a pinagem.
Acertei os pinos , leu... mas não conecta ao servidor ...
Sabes de algo ???

Olá Paulo,

me desculpe pela super demora. Não cheguei a acompanhar o artigo. Você está correto, a pinagem está trocada. De qualquer forma, fico feliz que tenha feito funcionar.

Abraços

MAIS LIDOS

SUGESTÕES DOS EDITORES

ESPECIAL PLACAS

EM DESTAQUE

ÚLTIMOS WEBINARS

AGENDA

EVENTOS DO EMBARCADOS

EVENTOS DA COMUNIDADE

Conectando-se ao DeviceHub com NodeMCU e MQTT

Preparando o Arduino IDE

Criando um usuário e projeto no DeviceHub

Montando o circuito

Código

Testando

Conclusão

3
Deixe um comentário

POSTS RECENTES

Arduino Pro IDE é lançada durante a Maker Faire Roma

Será o Adafruit Feather o novo form factor das placas makers?

Sucesso do Cliente e Pós-Venda

OPORTUNIDADES

Estágio em Desenvolvimento FPGA - AQTech Power Prognostics - Florianópolis/SC

Desenvolvedor C++ - Deal Technologies - Curitiba/PR

Desenvolvedor de Sistemas Embarcados - OnBoard Mobility Brasil LTDA - São...

MAIS LIDOS

SUGESTÕES DOS EDITORES

ESPECIAL PLACAS

EM DESTAQUE

ÚLTIMOS WEBINARS

AGENDA

EVENTOS DO EMBARCADOS

EVENTOS DA COMUNIDADE

Preparando o Arduino IDE

Criando um usuário e projeto no DeviceHub

Montando o circuito

Código

Testando

Conclusão

3 Deixe um comentário

3
Deixe um comentário
