Conectando a Photon ao Twitter por IFTTT

Olá leitores, tudo bem? Meus últimos artigos relacionados à empresa Particle IO estiveram focados na Electron, que pode integrar os módulos 2G ou 3G para soluções em IoT (Internet Of Things). Neste artigo será abordada uma demonstração de conexão da Particle Photon (artigo escrito pela Mouser Electronics) com o Twitter por IFTTT. Serão “tweetados” dados coletados de um Sensor de luminosidade LDR como forma de demonstração.





O que é IFTTT ?



O termo IFTTT significa “If This Then That” (Se isto então isso) e nada mais é que um serviço gratuito baseado na web em que as pessoas utilizam para criar instruções condicionais simples que recebem o nome de applet. A ferramenta IFTTT integra mais de 110 serviços (canais), indo de aplicações como lembretes e fotos, até sites como Facebook, Instagram, Youtube etc. Para saber mais sobre a ferramenta, confira o artigo escrito por Willians de Almeida Vieira, clicando aqui. A figura 1 ilustra o logo da IFTTT.



Logo IFTTT
Figura 1 - Logo IFTTT





Alguns termos utilizados no IFTTT



Antes de partir para a construção do firmware, primeiramente serão elencados alguns dos principais termos que se relacionam com a ferramenta IFTTT.  Será enriquecedor saber o que são triggers, actions, recipes e ingredients, para que então fique fácil o entendimento na hora de utilizar algumas funções da Particle e os recursos da IFTTT.



Triggers: Os triggers ou gatilhos são como IFTTT sabe quando executar as instruções. Geralmente vêm acompanhandos de uma simples pergunta, como por exemplo: “eu recebi novos e-mails? Vale ressaltar que os triggers são constantes dentro da aplicação.



Actions:  As ações são o que o IFTTT faz quando a resposta à pergunta de trigger é sim. Quando configurado, você pode direcionar para salvar as interações no dropbox, enviá-las por e-mail, entre outras muitas funções.



Recipes: É uma mistura de Triggers e Actions. Através dos Recipes você pode controlar um device.



Ingredients: Os Ingredientes são parcelas de dados de um trigger. Para a Particle, os ingredientes incluirão o nome que foi dado ao dispositivo, o tempo que o trigger ocorreu e outros dados que possam ser retornados.





Conectando a Particle ao IFTTT



Antes de montarmos o firmware, será demonstrado um exemplo de cada instrução citadas no tópico anterior.



Trigger: A figura 2 demonstra um exemplo de trigger utilizando a função Particle Publish que servirá para publicar um novo evento.



Exemplo do Particle Publish
Figura 2 - Exemplo do Particle Publish



Dentre as escolhas que o trigger oferece, temos:

  • Monitorar uma variável;
  • Monitorar o status do dispositivo;
  • Monitorar o resultado de uma função;
  • Monitorar um novo evento publicado.



Posteriormente será ilustrado conforme aparece no IFTTT os modos de escolhas do trigger.



Ingredients: Evento dado no Particle.Publish (“nome”). No caso figura 2, na linha 4 o nome é Temperatura.



As ações e recipientes serão demonstradas mais adiante na criação da applet. Antes serão abordadas a criação do firmware ligações elétricas.



Criando o Firmware



Firmware
Figura 3 - Firmware



Ligações Elétricas

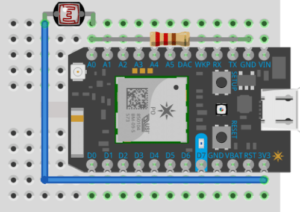

Para a montagem, serão necessários os seguintes componentes, como demonstra a figura 4:

  • Photon;
  • Sensor LDR;
  • Resistor 220R;
  • Proboard;
  • Cabo Micro USB.



Montagem na Protoboard
Figura 4 - Montagem na Protoboard



Criando a Applet



Após criada a conta, deve-se clicar em “My Applets” e posteriormente em “New Applet”, como demonstra a figura 5 a seguir.



Criando Applet
Figura 5 - Criando Applet

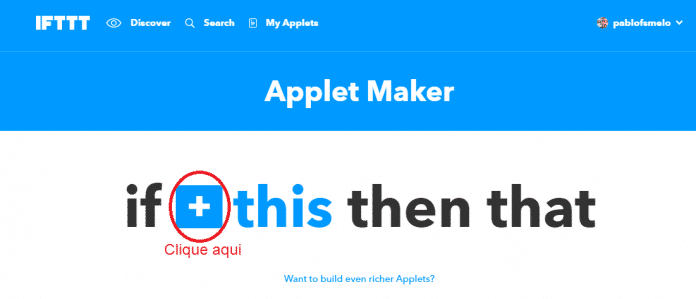

Em seguida, abrirá a seguinte página, onde você deverá clicar no ícone entre o “if” e o “this”, como demonstra a figura 6.



Selecionando serviço de origem
Figura 6 - Selecionando serviço de origem



O próximo passo será escrever na barra de pesquisas o nome do serviço, neste caso, “Particle”. Note que aparecerá na tela o logo da empresa, como ilustrado na figura 7. Basta clicar nele para continuar avançando.



Escolhendo o serviço da Particle
Figura 7 - Escolhendo o serviço da Particle



A próxima etapa será selecionar o modo de operação do trigger, conforme citado anteriormente. O modo que a ser utilizado é o “New event published” de acordo com a figura 8.



Escolhendo o trigger
Figura 8 - Escolhendo o trigger



Em seguida, preencha os campos do trigger com o nome do evento, conteúdo e o nome do dispositivo, conforme mostra a figura 9.



Completando os campos do trigger
Figura 9 - Completando os campos do trigger



Após criar o trigger, você deverá selecionar o serviço de destino, ou seja, o Twitter, conforme demonstra a figura 10.



Escolhendo serviço de ação - Twitter por IFTTT
Figura 10 - Escolhendo serviço de ação



A próxima etapa será selecionar o modo de ação. Você deverá postar um tweet na sua timeline (figura 11).



Escolhendo ação para serviço de destino - Twitter por IFTTT
Figura 11 - Escolhendo ação para serviço de destino.



Posteriormente aparecerá um campo a ser completado com o texto que deseja-se “twettar” (figura 12). Você pode incrementar alguns ingredientes na mensagem a ser publicada no Twitter. Em seguida, clique em Create Action.



Completando campos de ação para serviço de destino - Twitter por IFTTT
Figura 12 - Completando campos de ação para serviço de destino

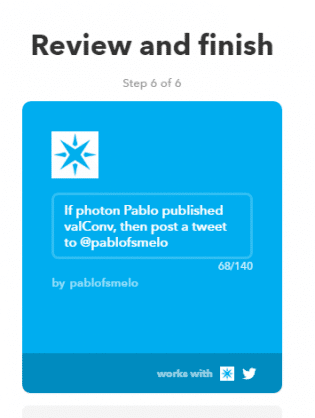

Antes de finalizar a ação, aparecerá uma tela de review, conforme ilustra a figura 13 abaixo.



Tela de Review
Figura 13 - Tela de Review

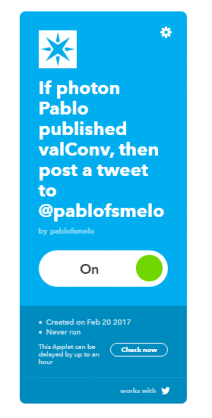

Por fim, basta ativar a ação, como demonstra a figura 12 e ir para o Twitter conferir se o dado foi "twetetado"corretamente.



Ícone para ativar e desativar fluxo.
Figura 14 - Ícone para ativar e desativar fluxo.





Resultado da Conexão do Twitter por IFTTT

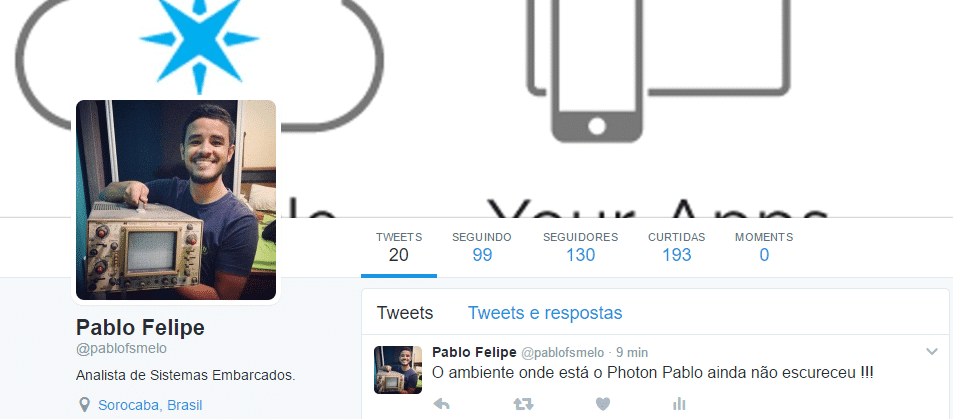

Na figura 15 abaixo demonstra a publicação no Twitter.



Publicando a ação do IFTTT no Twitter - Twitter por IFTTT
Figura 15 - Publicando a ação do IFTTT no Twitter
