Trazendo o mundo real para dentro do processador - Condicionamento de sinais analógicos - Parte 2

Condicionamento de sinais

Introdução



Na primeira parte deste artigo foram apresentadas algumas técnicas para transformar um sinal analógico de saída de um sensor ou transdutor para dentro dos limites do conversor A/D. Para ilustrar isso, foi desenvolvido um exemplo utilizando-se o componente LM35, um sensor de temperatura a ser conectado na entrada de um Arduino.



Nesta parte do artigo será desenvolvido outro exemplo, que foi fruto do desenvolvimento de um caso real iniciado por uma consulta à equipe do Embarcados. O foco deste artigo será mostrar, por meio de algumas soluções desenvolvidas pelos membros do editorial do Embarcados para esse caso específico, que para cada problema há muitas possíveis soluções e o grande desafio é escolher qual a melhor para o seu projeto.





Descrição do problema



Dado um sinal analógico em CC (corrente contínua), que varia de -9 a +19 Vcc, deseja-se condicionar esse sinal, sem distorções, para a faixa de 0 a +5 Vcc da entrada do conversor A/D de um Arduino.





Desenvolvimento das soluções



A solução genérica para esse tipo de condicionamento pode ser observada na Figura 1.



Esquema genérico para condicionamento de sinais analógicos
Figura 1 - Esquema genérico para condicionamento de sinais analógicos



O foco deste artigo técnico é mostrar diversas soluções para enfatizar que não existem soluções únicas. A melhor solução depende da avaliação do seu projeto e das particularidades de cada solução, que você como projetista precisa conciliar. São as famosas soluções de compromisso. As soluções a seguir podem ser simuladas no Paul Falstad’s Circuit Simulator Applet, um simulador online de circuitos muito simples de se usar. Clique nas figuras dos circuitos a seguir para visualizar a simulação completa de cada circuito.



Solução 1



Uma solução clássica, desenvolvida por Francesco Sacco, utiliza amplificadores operacionais para realizar as operações necessárias. Observando o circuito da Figura 2, pode-se identificar a fonte simulando o sinal de entrada em CA (corrente altrernada) para fins de simulação apenas, uma fonte de 9 Vcc para transformar o sinal de entrada num sinal que varie entre 0 e -28 Vcc na saída do primeiro operacional, configurado como somador e inversor. Esse circuito é seguido de uma rede resistiva que reduz a amplitude máxima do sinal para -5 Vcc. Para completar a solução, foi invertido o sinal de saída do divisor resistivo, utilizando-se um circuito inversor de ganho unitário. Essa solução funciona perfeitamente. O principal problema dela é que os operacionais devem ser alimentados com fontes simétricas de ± 30 Vcc.



Condicionamento de sinais analógicos - Condicionador utilizando-se amplificadores operacionais
Figura 2 - Condicionador utilizando-se amplificadores operacionais



Solução 2



Essa solução foi calculada utilizando-se as informações detalhadas num application note da Texas Instruments. As principais fórmulas relacionadas a essa solução estão retratadas na Figura 3. Trata-se de uma solução muito simples e totalmente resistiva conforme pode ser observado na Figura 4. Os valores foram desenvolvidos e calculados por Henrique Torres e Francesco Sacco.

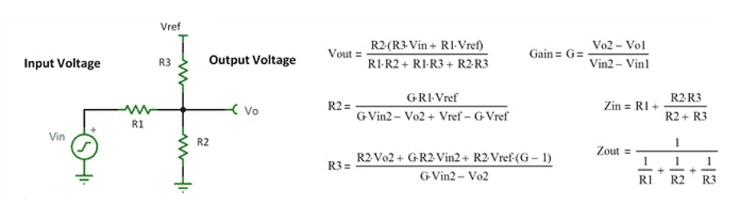

Condicionamento de sinais analógicos - Fórmulas para o cálculo do divisor resistivo
Figura 3 - Fórmulas para o cálculo do divisor resistivo



Considerando um Vref de +5 Vcc, R1 valendo 10K e um R3 valendo 4K7, chegamos ao valor de R2 como sendo 3571,43 Ohms. Simulando o circuito, para um range de entrada de -9 V até +19 V, tivemos um range de saída de respectivamente 0,28  V até 5V.



Para um valor de R2 na faixa comercial, utilizando-se um resistor de 3K3 com tolerância de 5%, para o mesmo range de entrada, obteve-se uma saída variando na faixa de 0,27 V até 4,81 V.

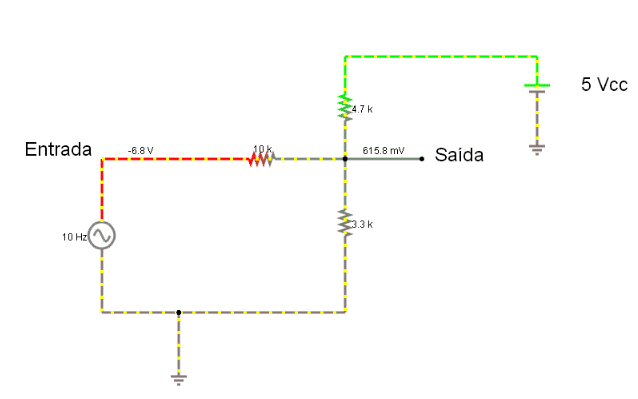

Condicionamento de sinais analógicos - Solução utilizando-se apenas resistores
Figura 4 - Solução utilizando-se apenas resistores



Solução 3



Essa solução resgata um pouco as técnicas de uso de transistores e diodos. Apesar de parecer uma solução vintage (clássica ou antiga mas de boa qualidade) ou até fora de uso, vê-se com frequência o uso desse tipo de solução em circuitos modernos. São circuitos simples e robustos. Desenvolvi essa solução para enriquecer o leque de alternativas para o condicionamento de sinais desenvolvido aqui.



Condicionamento de sinais analógicos - Condicionador que utiliza transistor e diodo
Figura 5 - Condicionador que utiliza transistor e diodo



O divisor resistivo, que segue a fonte do sinal, reduz o sinal na razão de 3,3/(3,3 + 15) = 3,3/18,3 = 0,18. Isso implica que os limites da faixa do sinal ficaram entre  -1,6V e + 3,4 V, ou seja, a faixa do sinal abrange 5V no total. Só faltou deslocar a tensão negativa para ficar perfeito. Isso foi feito utilizando-se a tensão VBE do transistor (0,7 V) e VD do diodo, que pode ser escolhido com tensões próximas a 1V. Dessa forma é somada uma tensão positiva que desloca a faixa para dentro da faixa pretendida de 0 a 5V na saída. Simples, não?



O problema desse tipo de solução é que as tensões VBE e VD variam bastante com a temperatura e com as correntes que circulam pelo componente.



Solução 4



Essa solução, desenvolvida por Haroldo Amaral, combina de uma forma econômica as soluções 1 e 2. Os detalhes podem ser observados na Figura 6.



Condicionamento de sinais analógicos - Solução com divisores resistivos e operacional
Figura 6 - Solução com divisores resistivos e operacional





Observações



Há a necessidade do condicionador ser seguido por um filtro anti-aliasing do tipo passa-baixas, como já foi apontado na primeira parte deste artigo.



Também é necessário que seja prevista uma forma de calibração do circuito, uma vez que nem os componentes e nem as soluções são perfeitas. Os limites transformados pelo condicionador, nas soluções apresentadas neste artigo, não são exatamente 0 e +5 Vcc, em função da utilização de valores comerciais para os resistores e ausência de circuitos para ajuste fino.





Conclusões



Neste artigo foram desenvolvidas 4 soluções distintas para um mesmo problema de condicionamento de sinais analógicos que levaram a resultados muito parecidos. Cabe ressaltar que ainda poderiam ser desenvolvidas outras soluções para esse mesmo problema, pois dificilmente haverá uma solução ótima ou perfeita para isso. Cabe ao projetista escolher a que melhor atende aos requisitos técnico-financeiros do projeto.





Artigos da série "Trazendo o mundo real para dentro do processador - Condicionamento de sinais analógicos"







Agradecimentos



Meus agradecimentos aos amigos, colegas e parceiros Francesco Sacco, Henrique TorresHaroldo Amaral  por contribuírem na elaboração deste artigo técnico e permitirem a reprodução das soluções elaboradas por eles, o que enriqueceu em muito o conteúdo deste texto.





Referências



 [1] Handy Gadgets and Resistor Divider Calculations

Crédito para a figura destacada - Colors And Covers Collection 18 - © Nicolò Armato | Dreamstime Stock Photos
