Comunicação Serial com C# e Arduino – Parte 2

Vamos construir uma aplicação para acionar um LED no Arduino, por meio de comunicação serial, e exibir o valor da tensão presente no pino analógico (A0).
Comunicação
Este post faz parte da série Comunicação Serial com C# e Arduino. Leia também os outros posts da série:

Na primeira parte dessa série, Comunicação serial com C# e Arduino, foi exibido como criar um terminal simples usando o Visual Studio com a linguagem C#. Foi explicado passo a passo como inserir os componentes e a programação da aplicação para funcionar parecida com o terminal serial que vem no programa Arduino.

Neste artigo vamos construir uma aplicação de comunicação serial para ligar/desligar um LED no Arduino através de um botão e exibir o valor da tensão presente no pino analógico (A0). Para facilitar o desenvolvimento vamos aproveitar a estrutura desenvolvida na parte 1 desta série.

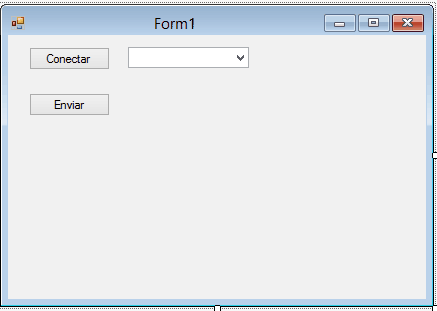

O primeiro passo é retirar o textBoxEnviar e o textBoxReceber, deixando a interface da seguinte forma:

comunicação-serial
Figura 1 – Alterando o exemplo Comunicação Serial com C# e Arduino – Parte 1

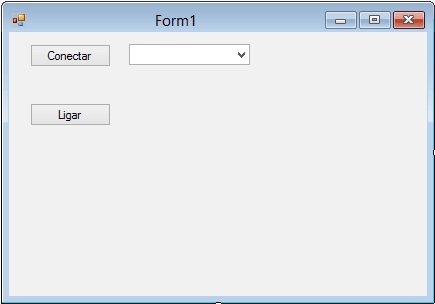

Agora vamos aproveitar o btEnviar para servir como o botão que ligará e desligará o LED na placa Arduino. Vamos trocar a propriedade Name para btLigar e Text para Ligar, e deverá ficar conforme figura abaixo:

comunicação-serial-btLed
Figura 2 – Botão para ligar/desligar o LED através da comunicação Serial

Para exibir a tensão na entrada analógica do Arduino vamos inserir um label logo abaixo do botão Ligar. Trocar a propriedade Name para lbValor e em Text inserir Tensão: 0,0 V. Para ficar mais visível pode-se trocar a fonte e aumentar o seu tamanho. No nosso exemplo foi escolhida a fonte Arial com tamanho 16, conforme exibido na figura abaixo:

comunicação-serial
Figura 3 – Label para indicação da tensão

Para ficar melhor a disposição das informações no Form, vamos alinhar os componentes ao centro, conforme figura abaixo:

comunicação-serial-form-final
Figura 4 – Ajustes finais no Form para comunicação serial

Note que  foi adicionado um label, logo acima  do btLigar, com a propriedade Text igual a LED, que servirá para indicar que o botão acionará o LED.

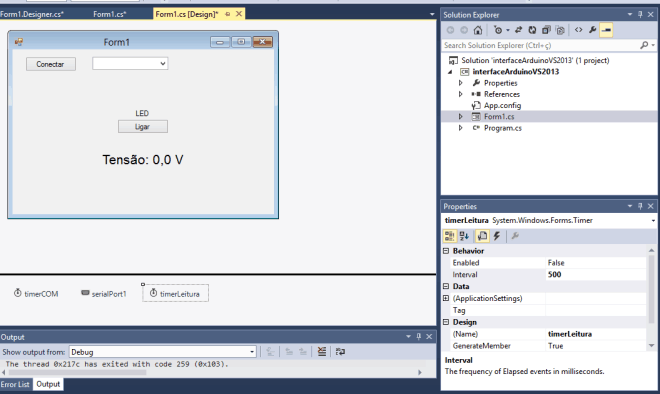

Esse layout servirá para nossa aplicação, para ser lida a tensão no pino analógico do Arduino. Vamos inserir um componente Timer que será responsável para enviar o dado de leitura do valor analógico em tempo em tempos. Deve ser alterada a propriedade Name para timerLeitura e Interval para 500, conforme exibido a seguir:

comunicação-serial-timer
Figura 5 – Alteração no intervalo do Timer

Programação para aplicação de comunicação serial

Com os componentes inseridos podemos passar para a codificação da nossa aplicação. Deve ser criado o evento do botão Ligar, e para isso basta dar um duplo clique no botão. Insira o seguinte código neste evento:

Para enviar o comando de leitura para o arduino é necessário criar o evento tick do timerLeitura, e para isso basta dar duplo clique no timer na aba Design. No evento deve ser inserido o seguinte código:

Sempre que enviado o caractere ‘T’ o Arduino retornará o valor lido no pino analógico A0 convertido para digital. O código com a formatação do valor a ser exibido, assim como todo o código da aplicação, é exibido a seguir:

O código para o upload no Arduino é exibido a seguir:

Note no código acima que foi feita uma média de 16 leituras do sinal analógico.

Depois de feito o upload  para o Arduino e iniciada a aplicação, com a correta conexão com o Arduino o resultado vai ser bem semelhante ao da imagem a seguir:

comunicação-serial-teste-aplicação
Figura 6 – Teste da aplicação final

Variando o valor da entrada analógica com um potenciômetro, será exibido o valor da tensão presente no pino. Caso o botão Ligar seja pressionado, o LED no pino 13 será ligado e, se pressionado novamente, será desligado.

O Download desta aplicação junto com o programa Arduino pode ser feita através do link:

.

Lembre-se, você deve ser registrado e estar logado no site para fazer o download.

Conclusão

Desenvolver uma interface gráfica para comunicação serial e controle com Arduino é bem simples utilizando a plataforma .Net. Você pode criar botões e indicadores e facilmente interagir com Arduino. A partir do exemplo apresentado você poderá desenvolver interfaces para controlar o seu Arduino e exibir valores no seu computador de uma forma fácil e rápida.

Aproveite o exemplo, crie novos botões para ligar/desligar dispositivos em outros pinos e leia as outras entradas analógicas.

Espero que este artigo possa ser a porta de entrada para suas aplicações gráficas interagindo com o Arduino. Conte para nós as suas experiências com essa plataforma.
