Circuito para desligamento automático: Auto power off

Este artigo traz um circuito bem simples para desligar automaticamente a alimentação de um circuito, permitindo, assim, a  redução de consumo de energia quando o mesmo não é utilizado.



Por exemplo, você possui um dispositivo que precisa ser ligado por um tempo, mas se ficar sem estimulo durante um determinado período é interessante desligá-lo para economizar energia. Com o circuito exibido a seguir é possível que um dispositivo eletrônico possa desligar a sua própria alimentação, ou seja, um auto power off.





Circuito de Auto Power Off



Auto power off

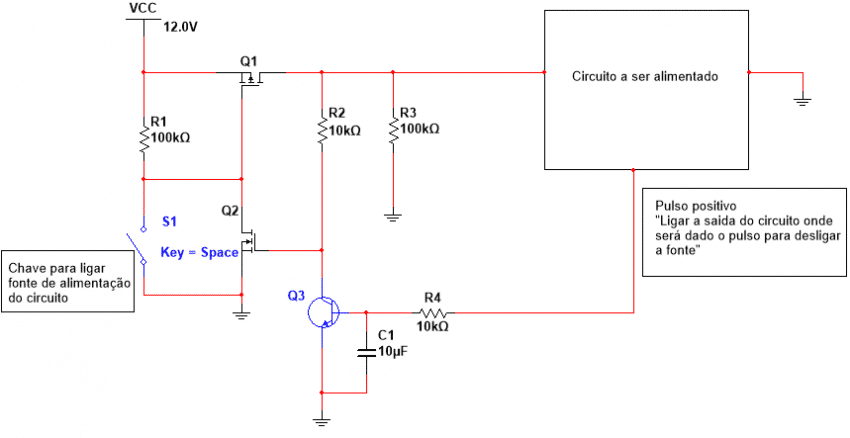

Figura 1 - Circuito de auto power off



O transistor Q1, um MOSFET de canal P,  deve ser dimensionado conforme a corrente consumida pelo circuito a ser alimentado. Para ativar a alimentação do circuito é necessário um pulso na chave S1 (que pode ser mecânica ou eletrônica), dessa forma o transistor Q1 passa a conduzir e quando a chave S1 for aberta o transistor Q2, um MOSFET de canal N, manterá Q1 em condução. Para desligar a alimentação deve-se colocar nível alto na base de Q3, dessa forma Q3 entrará em condução, colocando Q2 em corte e consequentemente abrindo Q1. O capacitor C1 matém Q3 em condução garantindo que a alimentação seja desligada.
