Atuadores utilizados no gerenciamento do motor de combustão interna ciclo Otto

No artigo anterior, foram apresentados os sensores presentes no gerenciamento do motor. A partir das informações desses sensores, a UCM (Unidade de Controle do Motor) envia sinais de comando para os atuadores, de forma que o motor opere de acordo com a condição determinada. De forma contrária aos sensores, os atuadores recebem sinais de comando da UCM para atuar sobre o motor, de maneira a adequá-lo às condições desejadas de torque, potência e consumo. A seguir serão descritos os principais atuadores utilizados e suas respectivas funções.





Válvulas injetoras de combustível



Esses atuadores controlam a quantidade de combustível presente em uma linha pressurizada através da modulação da largura de um pulso de tensão.



Figura 1 - Válvulas injetoras e tubo distribuidor de combustível.



Em função da largura de pulso aplicado à bobina de indução, o campo magnético gerado desloca a agulha, permitindo a passagem do combustível. No instante em que a bobina de indução é desenergizada, a mola de retorno comprime novamente a agulha contra a válvula de vedação, bloqueando a passagem de combustível. Nesse momento, aparece uma tensão reversa nos terminais da válvula injetora de combustível, induzindo na agulha uma força no sentido contrário, que reduz o tempo de fechamento da válvula injetora.



O tempo de injeção é o termo que define a largura do pulso, durante o qual a válvula injetora permanece aberta e fornecendo combustível ao motor. Os principais fatores que limitam a definição do tempo máximo de injeção são a vazão máxima de combustível por milésimo de segundo de acionamento e a rotação máxima de operação do motor.





Bobinas de ignição



O controle eletrônico da ignição trabalha a partir do mapa de avanço da ignição do motor. Uma vez detectada a condição de operação, as informações armazenadas nas tabelas são recuperadas, corrigindo-se o ponto de ignição, que é função da rotação do motor, pressão no coletor de admissão e temperatura do motor. Além de corrigir o avanço de ignição em função da condição de operação do motor, o gerenciamento eletrônico da ignição previne o fenômeno de detonação, de modo a atrasar o ponto de ignição quando a detonação aparece.



O principal atuador do sistema de controle eletrônico da ignição é o transformador de ignição, que também pode ser denominado bobina de ignição. Ela tem a função de transformar a baixa tensão, de aproximadamente 12V do circuito primário, na alta tensão do circuito secundário. O transformador de ignição é constituído de uma bobina primária, diretamente comanda pela UCM, um núcleo ferromagnético e uma bobina secundária, por onde sairá a centelha para as velas dos cilindros. Para elevar a tensão, a bobina secundária possui um número de espiras centenas de vezes maior do que o da bobina primária.



Transformador de ignição.

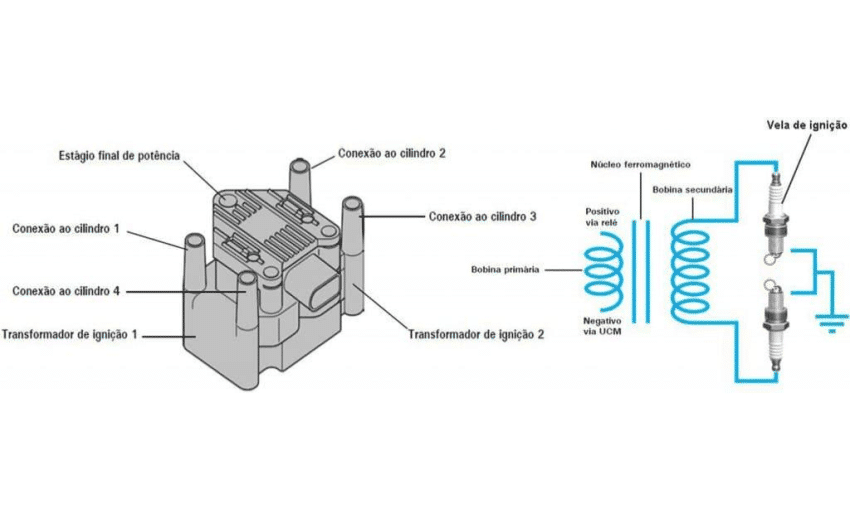

Figura 2 - Transformador de ignição.



Quando um cilindro está em fase final de compressão, a UCM comanda o estágio final de potência, energizando a bobina primária do respectivo transformador, formando um campo magnético ao redor do núcleo ferromagnético. A UCM deve manter energizado o primário da bobina por um período suficiente para que esse campo magnético se forme com alta intensidade. No momento em que o adiantamento predefinido pelo mapa de ignição ocorre, a UCM desenergiza a bobina primária, fazendo com que o campo magnético criado atue agora sobre a bobina secundária, gerando uma corrente induzida. Em virtude da enorme quantidade de espiras da bobina secundária, a tensão induzida neste circuito é da ordem de milhares de Volts, sendo suficiente para que a resistência do dielétrico da vela de ignição do cilindro de ignição seja superada, gerando uma centelha elétrica e iniciando a combustão da mistura carburante.





Vela de ignição



A vela de ignição conduz a alta tensão elétrica para o interior da câmara de combustão, convertendo-a em centelha para inflamar a mistura carburante. É constituída de um isolador de cerâmica de alta pureza que proporciona um isolamento térmico adequado para as condições em que a vela está exposta. Também possui um eletrodo central, constituído de metais preciosos, tais como platina ou liga de ouro/paládio e possui um núcleo de cobre inserido profundamente na ponta da vela, para dissipar rapidamente grandes quantidades de calor.



Vela de ignição.

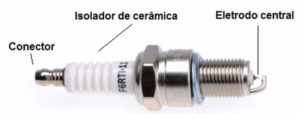

Figura 3 - Vela de ignição.



O eletrodo da vela de ignição se conecta através de um cabo blindado à bobina de ignição. A alta tensão gerada pela bobina de ignição, é suficiente para que a resistência do dielétrico da vela de ignição seja superada, gerando assim uma centelha elétrica. A centelha é formada pelo arco elétrico estabelecido entre a extremidade do eletrodo e a carcaça da vela. A partir da centelha da vela de ignição é iniciada a combustão da mistura carburante.





Atuador da válvula borboleta



A válvula borboleta é o principal atuador do sistema de admissão de ar. Com o intuito de propiciar uma melhor eficiência do motor e visando ainda atender às legislações ambientais, a válvula borboleta com acionamento eletrônico foi desenvolvida. Ela é formada por um motor DC, molas de retorno, engrenagens de transmissão e potenciômetros, para indicar a posição angular de seu movimento de abertura.



Atuador da válvula borboleta eletrônica.
Figura 4 - Atuador da válvula borboleta eletrônica.



O motor DC da válvula borboleta eletrônica é acionado por um sinal de tensão. Para facilitar o controle deste atuador, a UCM geralmente utiliza um sinal de tensão contínuo, modulado por largura de pulso denominado PWM (Pulse Width Modulation). O PWM é um sinal pulsado de frequência fixa que possui uma modulação de sua razão cíclica com objetivo de modificar a tensão média final de saída. O motor DC atua através das engrenagens de transmissão, alterando a abertura da válvula borboleta em função do sinal PWM de entrada, ou seja, em função do valor de tensão média em sua entrada. Quando a tensão média do sinal elétrico de entrada for suficiente para que o motor DC vença as forças de atrito e da mola de retorno, a válvula borboleta irá se movimentar alterando sua posição angular. O sinal PWM é controlado pela UCM que, de acordo com a exigência de torque demandado pelo motor, atua na válvula borboleta, alterando sua posição angular, e controlando a passagem de ar para o sistema de admissão.



Utilizando as informações desse artigo e dos artigos anteriores da série, é possível desenvolver uma unidade de gerenciamento eletrônico para o motor de combustão interna. Essa unidade foi desenvolvida na Universidade de São Paulo, e será apresentada no próximo artigo, bem como parte dos softwares utilizados para o controle da ignição, injeção e admissão.
