Arquitetura de Software em Sistemas Embarcados

arquitetura de software

Antes de entrarmos na discussão sobre arquitetura de software em sistemas embarcados, precisamos entender outros pontos. Quando um projeto é imaginado e validado conceitualmente e comercialmente, uma sequência de atividades pré-definidas dentro do processo adotado pela equipe são executadas. Podemos listar algumas:

  • O projeto é iniciado por meio de uma reunião de kick-off ou um simples e-mail;
  • Uma declaração de escopo é definida, contendo tanto características, restrições (técnicas, financeiras, comerciais, de sistemas, etc) e requisitos de produto. Quando existe uma clara visão do projeto desde o seu início, é possível que existam, também, requisitos de software já bem concisos;
  • Requisitos de software são mapeados tendo em vista a declaração de escopo descrita anteriormente. Cada item desse documento pode gerar um ou mais requisitos de software;
  • E o projeto deve ser efetivamente desenvolvido!



Assumindo que os requisitos foram muito bem elaborados, esse desenvolvimento pode ocorrer de uma forma organizada ou descentralizada. E é neste ponto, não nos preocupando com a elucidação dos requisitos, que devemos nos atentar em como garantir que cada um dos requisitos definidos para o projeto foram implementados.



Portanto, temos dois grandes grupos de preocupações:

  • O que o sistema deve fazer?
  • E como ele deve implementar todos os requisitos?



Para responder à primeira pergunta, a disciplina de Gerenciamento de Requisitos e Gerenciamento de Configuração e Mudanças nos ajudam. Já a segunda resposta é obtida por meio da Arquitetura de Software ou Sistema do projeto.



O objetivo deste artigo é destacar a importância da arquitetura de software de um projeto de sistema embarcado e ajudar a responder à segunda pergunta acima. Pois bem, o que é arquitetura de software? Para que serve? Por que requisitos não-funcionais são importantes? Responderemos a essas questões a seguir!





Onde tudo começa?



Um projeto de software deve atender requisitos, os quais são divididos em dois grandes grupos:

  • requisitos funcionais e;
  • requisitos não-funcionais ou qualidades.



De forma resumida, os requisitos funcionais definem o que o sistema deve fazer, ao passo que as qualidades ditam como o sistema deve ser. Esses últimos são a base da arquitetura de software do projeto. Explicar como fazer para elucidar todos os requisitos do projeto não é o objetivo deste artigo. Algumas alternativas são: entrevista com o cliente; análise de negócio; análise do problema, encontrando causas raízes e soluções para tal; estudo das soluções similares; etc. Como base, veja a ótima série Projetos de desenvolvimento: Antes de começar do Henrique Puhlmann.





Qualidades



Qualidades, também conhecidas como atributos de qualidade, requisitos não-funcionais, requisitos não-comportamentais, etc, auxiliam na implementação das funcionalidades do sistema. Dentre as qualidades existentes, pode-se citar: usabilidade, desempenho, modificabilidade, segurança, testabilidade, etc.



Embora algumas qualidades e funcionalidades sejam intimamente ligadas, as últimas ganham muito mais foco que as primeiras na etapa de desenvolvimento, o que prejudica a visão de futuro do sistema. Dada uma modificação pedida pelo cliente, o que menos se deseja é que o sistema seja redesenhado. Caso isso seja necessário, é um sintoma de que o projeto possui baixa manutenibilidade, baixa modificabilidade ou baixa escalabilidade, horizontal ou vertical.





O que é arquitetura de software?



Pelo fato de arquitetura de software ser uma disciplina em crescimento, e ainda muito jovem, não existe uma definição única para ela. A discussão sobre essa definição é muito extensa, já que existem diferentes pontos de vista envolvidos. A definição com a qual concordo é a seguinte:


The software architecture of a program or computing system is the structure or structures of the system, which comprise software elements, the externally visible properties of those elements, and the relationships among them.” [1]



Na definição acima são mencionados elementos, estruturas, propriedades e relacionamentos. Cada elemento possui uma implementação privada, que contém suas propriedades, e uma interface pública que, por sua vez, propicia relacionamentos com outros elementos. E o conjunto desses elementos forma uma estrutura. Desse modo, pode-se entender a arquitetura de software como uma abstração do sistema que omite detalhes dos seus elementos, ou seja, suas partes privadas, focando na representação e relação das estruturas envolvidas.



As partes privadas dos elementos não afetam como esses usam, são usados por ou interagem com os outros elementos do sistema. Portanto, a definição de qual estruturas de dados devem ser utilizadas e encapsuladas não é uma decisão arquitetural, ao passo que as interfaces com tais estruturas de dados faz parte da arquitetura do projeto.



Muito bem, eu sei que preciso atender um conjunto de requisitos não-funcionais, muito bem conhecidos, o que fazer então? Para cada problema existe uma solução! Para isso são usadas táticas, que são decisões arquiteturais que influenciam na resposta dada por um sistema com relação a uma ou mais qualidades. Como exemplo de tática para se obter disponibilidade no sistema, pode-se citar detecção de falhas, onde implementações de ping/echo, heartbeat e/ou tratamento de exceções são encontrados.



Geralmente são adotados padrões arquiteturais. Esses implementam um pacote de táticas já conhecidas e são, em sua essência, frameworks arquiteturais, descritos por meio de um conjunto de componentes computacionais, ou simplesmente componentes, e das interações que esses realizam entre si, denominadas conectores. De modo visual, pode-se entender a arquitetura de software de um sistema como um grafo no qual seus vértices representam os componentes e suas arestas interpretam os conectores. Tais conectores podem representar chamadas à funções, eventos, queries de banco de dados, etc.



Desse modo, um padrão arquitetural define:

  • um conjunto de elementos (componentes);
  • uma topologia estrutural de seus elementos;
  • um conjunto de mecanismos de interações (conectores) e;
  • um conjunto de restrições semânticas para seu uso.



Existem diversos padrões arquiteturais (abstração de dados e organização orientada a objetos ou eventos, repositórios, sistemas distribuídos, etc), mas um dos mais utilizados em sistemas embarcados é o de sistema em camadas. Um sistema desse tipo é organizado hierarquicamente, de modo que cada camada ofereça serviços para a camada acima e atue como um cliente para a camada logo abaixo. Geralmente as interações entre as camadas são realizadas por meio de chamadas de funções. Veja a Figura 1 um exemplo de diagrama de uso numa arquitetura de software desse tipo.



Arquitetura de Software: Exemplo de sistema em camadas.
Figura 1 - Exemplo de sistema em camadas.



Esse tipo de padrão é seguido pois ajuda a oferecer ao projeto qualidades muito importantes, tal como modularidade, coesão e encapsulamento. Cada camada tem uma função muito bem definida. Por exemplo, qualquer parte da aplicação não deve fazer acesso direto ao driver de um dispositivo, delegando essa responsabilidade a uma camada intermediária, conhecida como middleware ou serviço. Dessa forma, deve ser estabelecida uma interface entre cada uma das camadas.



Dado o conceito, é interessante utilizar um exemplo de projeto para especificar a sua arquitetura de software. A Figura 2 nos auxilia nesse sentido, mostrando como o sistema é visualizado pelo seu usuário.

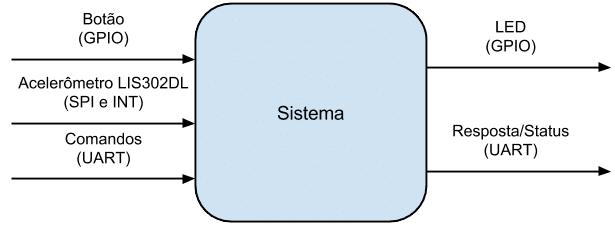

Arquitetura de Software: Diagrama de entrada/sistema/saída do projeto.
Figura 2 - Diagrama de entrada/sistema/saída do projeto.





Requisitos do projeto



Foi definido que o sistema trata-se da placa STM32F4Discovery, o qual deve tratar algumas ações do usuário:

  • Clique de um botão;
  • Movimento por meio de um acelerômetro;
  • Comandos seriais por meio de uma porta UART.



Dadas essas ações/informações, reações devem ser executadas pelo sistema. Para isso foi preparada uma lista dos requisitos desse projeto que estamos preparando como exemplo:

  • O sistema deve acender o LED6 (azul) da placa quando o botão de usuário for pressionado, e apagá-lo quando o mesmo botão estiver desacionado;
  • O sistema deve tratar comandos seriais. Segue a lista:
    • LEDCCN: Apaga/Acende um LED, onde CC é o comando (00 apaga e 01 acende) e N é número do LED (3, 4, 5 ou 6);
    • ACLRDN: Leitura da aceleração de um eixo do acelerômetro, onde N é o código do eixo (X, Y ou Z). A resposta deve ser no formato ACLNVVVVV, onde N é o eixo e VVVVV é o valor da leitura;
    • VER: Leitura da versão do firmware. A resposta deve ser no formato VERMMNNNBBB, onde MM é o campo major, NNN é o campo minor e BBB é o campo build da versão do firmware.



Temos conhecimento suficiente para especificar a arquitetura de software do projeto. Mas por onde começamos? Podemos começar com um diagrama em blocos do firmware para visualizar de uma maneira mais clara a interação entre o hardware e a pilha de software necessária para dar suporte a e implementar os requisitos do sistema. Esse diagrama ajuda elucidar os blocos de software/firmware que devem ser implementados no projeto. Veja a Figura 3.



O que tem que ser desenvolvido é um firmware para o microcontrolador. Como vai ser utilizado um botão para indicar uma ação do usuário, deve ser utilizado um GPIO do microcontrolador para realizar essa interface, cujo acionamento é executado por um driver GPIO. Esse mesmo driver pode ser utilizado para acionamento do LED. Para o tratamento desses dois periféricos/drivers deve ser criado um serviço de abstração para cada. O mesmo pensamento se aplica para o aceletrômetro e a porta serial UART. No caso do acelerômetro devem ser desenvolvidos dois drivers, um para o periférico SPI e outro para o dispositivo LIS302DL, e um serviço. Para o periférico UART tem que ser desenvolvido um driver e, consequentemente, um serviço para tratar a stream de dados da porta UART.



Arquitetura de Software: Diagrama de software.
Figura 3 - Diagrama de software.



Esse diagrama ajuda a entender o que tem que ser feito com relação a drivers e serviços, mas ainda existem unidades de software que devem ser desenvolvidas para gerenciar cada um desses blocos, que compõem um nível de abstração maior, a aplicação, como já apontado na Figura 1. Agora é preciso unir esses dois diagramas, o de camadas e o de software, e criar um diagrama de camadas mais detalhado, dividindo cada uma das camadas em módulos que possuam responsabilidades e interfaces bem definidas. Damos a esse diagrama o nome de diagrama de uso. Veja as Figuras 4.a e 4.b. A partir dele é possível ter uma ideia dos módulos funcionais do projeto, os quais se comunicam entre si. Com isso, a equipe de gerenciamento de projetos pode ter uma noção de delegação de tarefas entre os desenvolvedores da equipe.



Arquitetura de Software: Diagrama de uso de software sem RTOS.
Figura 4.a - Diagrama de uso de software sem RTOS.
Arquitetura de Software: Diagrama de uso de software com RTOS.
Figura 4.b - Diagrama de uso de software com RTOS.



Foi apresentada uma versão bare-metal e outra que faz uso de um sistema operacinal de tempo-real. Qual a diferença? A diferença maior está em como os eventos são tratados, dando as devidas prioridades às tarefas que os tratam. A organização do código é um item a se considerar, mas uma versão bare-metal pode ficar tão modularizada quanto a versão com RTOS. Agora que temos os módulos que compõem o sistema e a relação de uso entre eles, precisamos detalhar como é esse uso, por meio da interface.





Especificação da interface na arquitetura de software



A interface de um sistema bare-metal geralmente ocorre por chamadas de funções via uma API ou por eventos. Quando esses eventos precisam ser tratados de acordo com um nível de prioridade e causar preempção, faz-se necessário usar um RTOS. Com isso a interface entre os módulos passam a usar uma API oferecida pelo sistema operacional utilizado. Mesmo sendo um projeto simples, existem muitas relações de uso. Portanto, a especificação da interface torna-se longa. Para isso vamos focar na interface entre os módulos responsáveis pelo tratamento do LED e Botão, sem RTOS.



Arquitetura de Software: Interface dos módulos responsáveis pelo tratamento do LED e Botão (sem RTOS).
Figura 5 - Interface dos módulos responsáveis pelo tratamento do LED e Botão (sem RTOS).



Uma vez que a definição da interface entre os módulos seja especificada, o gerente/coordenador de projetos em conjunto com o líder técnico/arquiteto de software do projeto (é difícil encontrar esse cargo nas empresas!) determinam os desenvolvedores que vão atuar na implementação de cada um dos módulos. Disciplinas a serem seguidas num projeto são especificação e gerenciamento de requisitos, gerenciamento de mudanças, definição da arquitetura de software e hardware, gerenciamento de tarefas, desenvolvimento e rastreabilidade entre todos os itens  mencionados. Fácil fazer um projeto, né?





Conclusões



Que legal...quer dizer então que se especificarmos corretamente a arquitetura de software do projeto contribuímos com o gerenciamento dele, correto? Sim! Já ouviram reclamações de atraso e de baixa qualidade nos produtos da empresa onde vocês trabalham? Pois é, aqui é uma pequena contribuição que você pode oferecer à equipe da qual faz parte.



A definição da arquitetura de software é uma etapa fundamental de um projeto e, feita corretamente, ajuda a gerenciar os recursos da equipe e mudanças futuras, que é a única certeza dentro de um projeto.





Saiba mais



Arquitetura de software em camadas para iniciantes

Arquitetura de desenvolvimento de software

Projetos de Desenvolvimento: Primeiros passos





Referências



BASS, L.; CLEMENTS, P.; KAZMAN, R. Software Architecture in Practice. 2nd ed. [S.l]: Addison-Wesley Professional, 2003.

LEFFINGWELL, D.; WIDRIG, D. Managing Software Requirements: A Unified Approach. [S.l]: Addison-Wesley Professional, 1999.

Kruchten P. (1995), Architectural Blueprints—The “4+1” View Model of Software Architecture, [Online], Disponível em: http://www.cs.ubc.ca/~gregor/teaching/papers/4+1view-architecture.pdf [25 de Janeiro de 2015]

Making Embedded Systems by Elecia White O'Reilly Copyright, ISBN:9781449302146
