Medindo temperatura e umidade com Arduino UNO utilizando Si7021 e LCD

Si7021

Introdução



Um dos projetos mais básicos e mais divertidos de se fazer com o Arduino é criar sua pequena estação meteorológica. É um projeto especialmente divertido pois permite que o Arduino interaja com o ambiente, além de requisitar pouquíssimos materiais. E é isso que que este artigo irá ensiná-lo a fazer. Mãos à obra!





LCD



O display LCD (Liquid Crystal Display) que utilizarei possui 16 colunas e 2 linhas, com luz de fundo azul e letras brancas. Ele é baseado no controlador SPLC780D, um clone popular do HD44780. Possui 16 pinos, dos quais 12 são usados para conexões básicas.





Si7021 (Temperatura e Umidade)



O sensor de temperatura e umidade que utilizarei é o Si7021 fabricado pela Adafruit. Ele utiliza I2C para transferência de dados, portanto funciona com a maioria dos microcontroladores. Ele registra temperaturas de -10°C até 85°C.





Materiais



  • Arduino UNO (1)
  • Sensor de temperatura e umidade (Si7021) (2)
  • Potenciômetro B100K (3)
  • LCD 1602A (4)
  • Jumpers (5)



Importante: Os modelos utilizados por mim são apenas sugestões. Outros modelos funcionam igualmente.



Materiais utilizados.
Figura 1 - Materiais utilizados.





Preparação do Hardware



  1. Com os materiais em mãos, vamos começar a montagem: Conecte o display LCD, o sensor e o potenciômetro na protoboard.
  2. Faça as conexões utilizando os jumpers conforme a figura a seguir:



Importante: o modelo do sensor da figura é diferente do modelo que eu estou utilizando, mas, como as portas usadas são as mesmas, não faz diferença.



Diagrama do projeto elaborado no Fritzing.
Figura 2 - Diagrama do projeto elaborado no Fritzing.





Programação



Importante: Para a programação do código, estarei utilizando o Visual Studio Code com PlatformIO IDE. Para aprender a usar esta plataforma, acesse o artigo.



  1. Abra o VSCode e o PIO Home em seguida (Figura 3).



PIO Home.
Figura 3 - PIO Home.



2. Já na IDE, clique em Libraries, do lado esquerdo esquerdo do ícone do PlatformIO (Figura 4).



Libraries.
Figura 4 - Libraries.

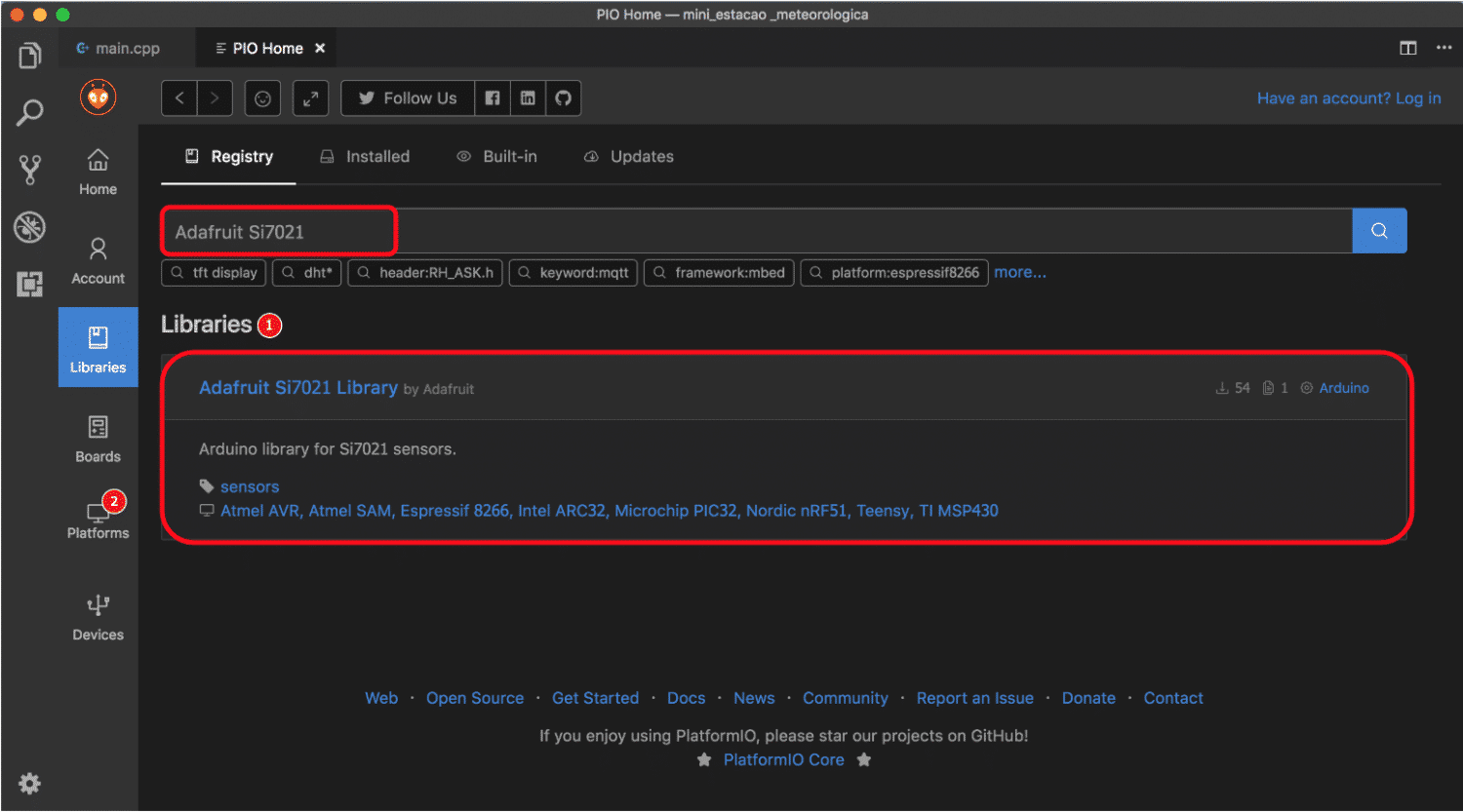

3. Digite no campo de busca "Adafruit Si7021". Clique na biblioteca então clique em "Install" (Figura 5).



Instalando a biblioteca.
Figura 5 - Instalando a biblioteca.



4. Pronto! Com a biblioteca já instalada, volte para o PIO Home e crie um novo projeto com Arduino UNO: Hora de programar!



5. Para consultar o código usado, acesse o Git. Aqui segue uma explicação detalhada da função exercida por cada comando dentro do código.



O código.
Figura 6 - O código.



#include <Arduino.h> /*Chama a biblioteca relacionada ao Arduino*/
#include <LiquidCrystal.h> /*Chama a biblioteca relacionada ao display LCD*/
#include <Adafruit_Si7021.h> /*Chama a biblioteca relacionada ao sensor de temperatura e umidade (Si7021)*/

Adafruit_Si7021 sensor = Adafruit_Si7021(); /*Cria o objeto Adafruit Si7021. Detalhe: como estamos usando I2C, não há pinos*/

const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2;

LiquidCrystal lcd(rs, en, d4, d5, d6, d7); /*Associa os pinos da interface LCD aos pinos no Arduino aos quais eles estão conectados*/

sensor.begin(); /*Inicializa o sensor*/

lcd.begin(16, 2); /*Estabelece o número de colunas e fileiras do LCD (no caso, 2 fileiras e 16 colunas)*/

lcd.print(); /*Imprime a informação contida entre os parênteses no display*/

lcd.setCursor(7,0); /*Estabelece o local do cursor (no caso, linha 0 e coluna 7)*/

sensor.readHumidity(); /*Lê a umidade*/

sensor.readTemperature(); /*Lê a temperatura*/



6. Passe o código para o Arduino e tudo deve funcionar. Caso não veja direito no display, gire o potenciômetro para alterar o contraste.





Conclusão



Parabéns, agora você é o portador de uma incrível estação meteorológica em miniatura! Além disso, os aprendizados adquiridos com este artigo abrem portas para diversos outros tipos de projetos, como um cronômetro utilizando o display ou até uma estação meteorológica monitorada pelo celular. Gostaria de acrescentar que o código para este e para todos os meus outros artigos publicados pelo Embarcados podem ser encontrados aqui. Aproveite e me siga lá!





Saiba mais



MQTT-SN: MQTT para rede de sensores

Introdução à Calibração de Sensores

Medindo vazão utilizando um sensor ultra-sônico de distância

Usando o sensor de temperatura na LPCXpresso4337 no mbed
