Interface entre Arduino e WhatsApp

O Twilio é uma plataforma com intuito de facilitar desenvolvedores a criarem soluções integradas com voz, mensagens de texto, vídeo, notificações e facilidades de comunicação em geral. O mesmo conta com uma API (Application Programming Interface) capaz de enviar mensagens bidirecionais do app Whatsapp de maneira autônoma.

Aplicação



Neste post iremos controlar um led através de mensagens enviadas pelo Whatsapp com intuito de simular uma situação onde todo ambiente poderá ser controlado por mensagens enviadas pelo app. Por meio de uma interface criada em Python os dados serão tratados e um Arduino se responsabilizará por receber os comandos e controlar o status do LED.

Materiais e montagem



Para conclusão de todo o projeto será necessário termos em mãos os seguintes materiais:



  • Arduino
  • LED
  • Jumpers MM
  • Protoboard

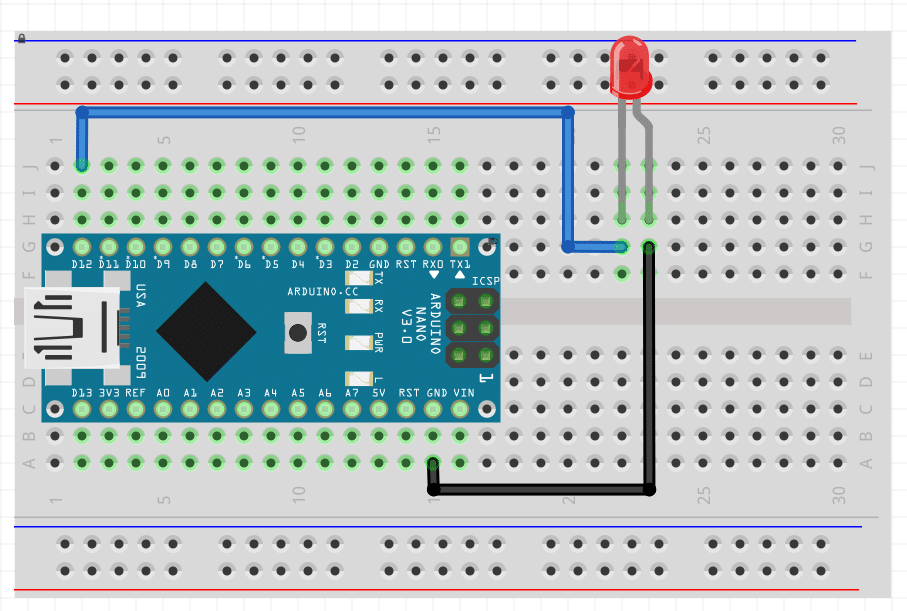

Segue abaixo o esquema para montagem do protótipo:

Configurando o Twilio

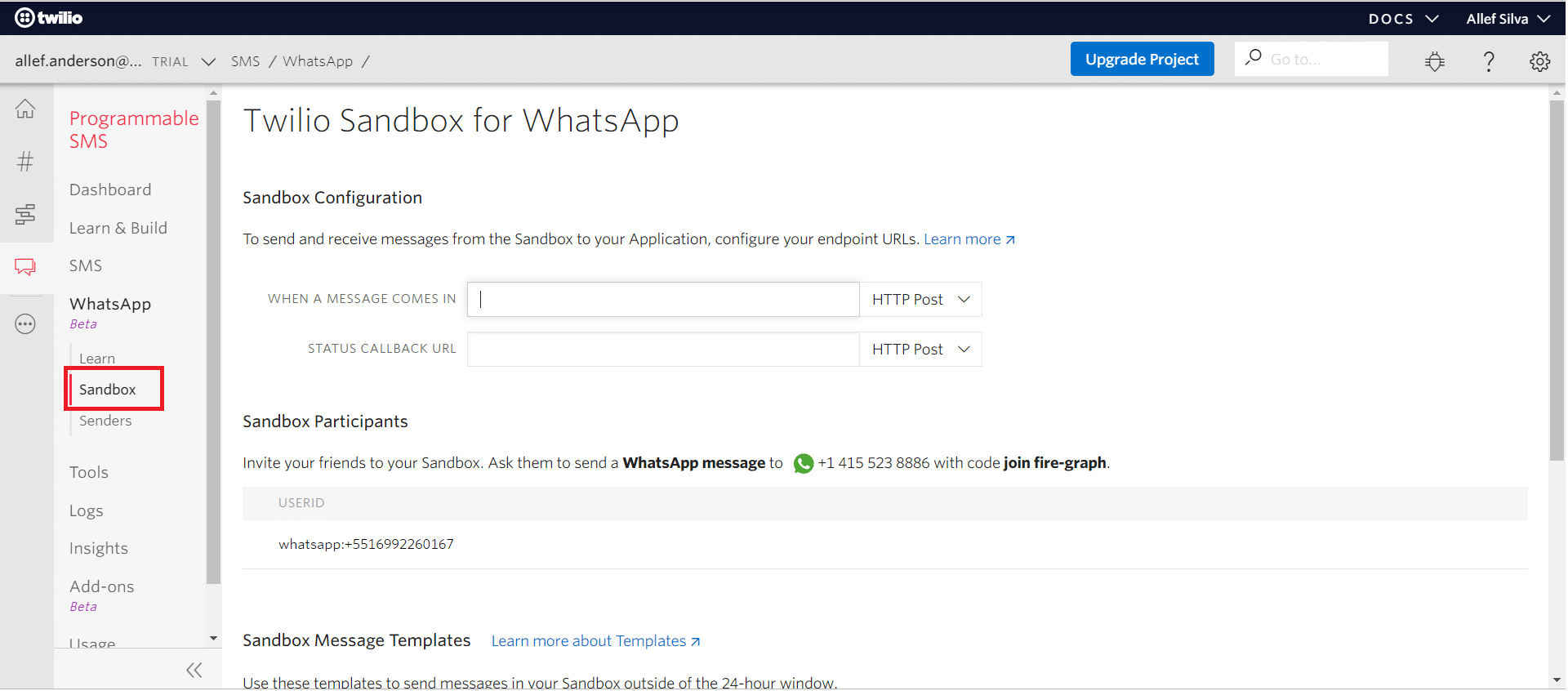

Antes de mais nada é necessário inscrever-se no Twilio. Para isso clique aqui. Após o registro, faremos o login e seremos direcionado a dashboard da plataforma. Para configuração do acesso é necessário seguir este simples tutorial. Uma vez configurado não será mais necessário fazê-lo novamente. Após a conclusão clique na opção “Sendbox” no menu lateral esquerdo.

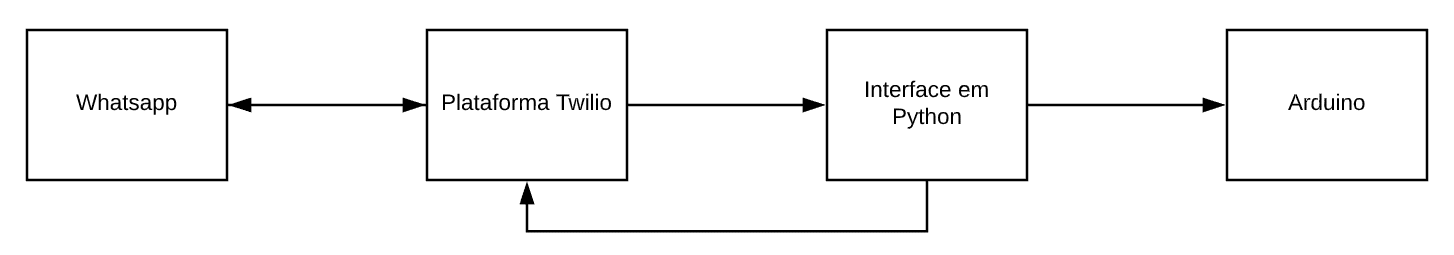

Abaixo um fluxograma ilustra como funcionará a execução dos processos.

O Whatsapp envia uma mensagem para o Twilio, através de um webhook a interface recebe o texto da mensagem, envia o comando para o Arduino e retorna um feedback para o Twilio que por sua vez encaminha o mesmo em forma de mensagem para o usuário do Whatsapp.



Programação



Levando em consideração que o Python e o Pip estejam instalados em sua máquina, é necessário baixarmos a biblioteca do Twilio, Flask e a Pyserial. Para isso execute os comandos abaixo, caso tenha problemas com o método de instalação do Twilio consulte a biblioteca aqui.





Feito isso crie o arquivo whats.py, on.py e off.py. O whats.py receberá o algoritmo que fará a interface entre o app e o Arduino, o aquivo on.py será responsavel por acender o led e por fim o off.py se responsabilizará por apagar o led.



Copie o código abaixo e cole-o dentro do arquivo whats.py. O mesmo é responsável por criar um servidor local na porta 5000, criar uma rota chamada led, receber mensagens através do método POST, fazer a verificação da mensagem recebida, retornar uma mensagem de feedback e executar o algoritmo que define o status do led.



Em seguida preencha o arquivos on.py com o seguinte algoritmo.



E para o arquivo off.py.



Ao conectar o Arduino na USB verifique se o mesmo estará alocado na porta COM3 caso seja outra porta é necessário fazer a alteração no parâmetro da variável “ser”. Feito isso abra a IDE do Arduino e compile o algoritmo abaixo.



O mesmo é responsável por ler as informações que chegam na Serial e acionar o led de acordo com os comandos recebidos. Para fazer download de todos algoritmos basta clicar aqui.



Para finalizar faça download do ngrok, necessário para criar uma URL no servidor localhost. Para fazer download basta clicar aqui, descompacte o arquivo executável e adicione-o à pasta do projeto. Após o procedimento execute o arquivo whats.py em seguida execute o ngrok e efetue o seguinte comando:







Se tudo ocorrer bem, você visualizará informações parecidas com a imagem abaixo.

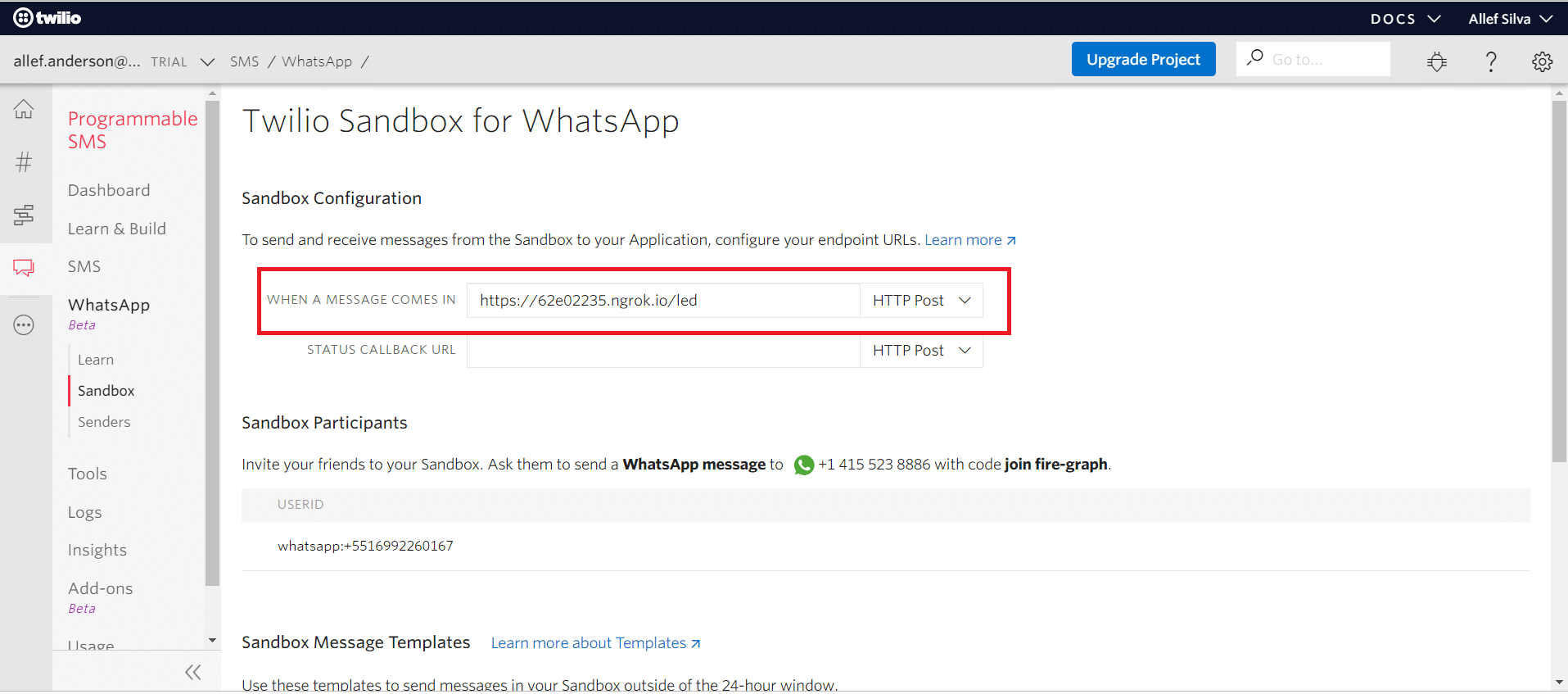

Copie o link que contém o https e cole-o no input do “Sendbox” dentro da plataforma do Twilio, complete o link com “/led” em seguida clique em save. Certifique-se que o campo foi preenchido corretamente.



Conclusão



Se todos os procedimentos foram executados de maneira adequada, basta enviar uma mensagem para o número do Twilio salvo no smartphone e ele lhe responderá com as seguintes mensagens.

Sinta-se a vontade para fazer alterações no algoritmo, adicionando novas funcionalidades. A plataforma Twilio oferece uma vasta gama de ferramentas, aproveite para fazer uso das demais. Abaixo o vídeo demonstra a solução final do projeto executado com maestria.
