ArduBlock – Programação visual para Arduino

Ardublock

A plataforma arduino auxilia muitos entusiastas a entrar no mundo da eletrônica e programação. Essa plataforma possibilita a criação de diversos projetos e aplicações de forma fácil e rápida. Porém, para algumas pessoas, como por exemplo crianças ou alguém que não é da área de exatas, a criação e digitação de um código em uma linguagem de programação, torna-se uma tarefa desgastante. Pensando nisso, David Li e He Qichen criaram uma plataforma gráfica parecida com o Scratch, onde é possível criar programas para arduino através da montagem de blocos já definidos, não necessitando de digitar estruturas de códigos na linguagem Arduino.

Instalação

A plataforma Ardublock é uma aplicação desenvolvida em java que roda dentro da IDE do Arduino e pode ser baixada no site do desenvolvedor. Para instalar, deve-se primeiro encontrar a pasta tools dentro da pasta Arduino. Dentro desta pasta, deve-se criar uma pasta com o nome ArduBlockTool e dentro desta uma outra chamada tool . Após a criação desta pastas, é só copiar arquivo para dentro da pasta tool. Os diretórios deverão ficar conforme exibido na figura abaixo:

Ardublock-01

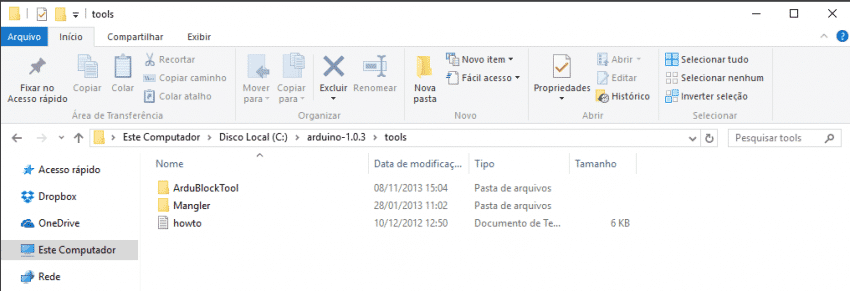

Figura 1 – pasta para o Ardublock

Usando o Ardublock

Para iniciar o ArduBlock basta acessar dentro da IDE do Arduino o menu Tools -> ArduBlock conforme exibido abaixo:

Ardublock-02
Figura 2 – Iniciando o Ardublock

A janela a seguir será aberta e o Ardublock está pronto para que você inicie  seu projeto:

Ardublock-03
Figura 3 – Janela do Ardublock

Criando seu primeiro projeto no ArduBlock

A plataforma ArduBlock é bem simples de ser utilizada, basta clicar e arrastar o bloco desejado para dentro da área maior desta interface. Existem diversos blocos e são divididos em categorias no lado esquerdo da janela.

A seguir é exibido um video passo a passo para criar um programa para piscar um led, conforme o exemplo Blink que acompanha a IDE do arduino:

Pode-se observar no vídeo a facilidade para criar um programa para o Arduino, basta clicar no bloco desejado arrastar para dentro da área maior da janela e ir montando como um quebra cabeça. Em blocos onde se é permitido a configuração, basta clicar com o botão direito do mouse no valor a se ajustado e escolher a opção desejada.

Existem diversos blocos para escolha, alguns são customizados para algumas plataformas de mercado como o kit para ArduBlock da DFRobot.Os blocos não se limitam apenas à interface digital ou analógica, existem blocos para comunicação I2C e algumas outras funções comuns na linguagem arduino.

Quando pressionado o botão upload, os blocos são traduzidos para a linguagem Arduino e depois compilado. Após a compilação, é feito o upload para a placa.

Conclusões

O ArduBlock possibilita a programação da plataforma Arduino de uma maneira simples através de blocos. É uma plataforma open source e funciona integrada com a IDE original. Não é uma plataforma para desenvolvimento de projetos muito complexos, é interessante para iniciantes que nunca tiveram um contato com uma linguagem de programação, inclusive crianças. Estou planejando utilizar essa interface para ensinar crianças a terem seus primeiros contatos com lógica de programação e arduino. E você o que achou dessa plataforma?

Saiba mais

Arduino – Primeiros Passos

Arduino UNO

Arduino – Comunicação Serial

Referências

http://blog.ardublock.com/
https://github.com/taweili/ardublock
http://sourceforge.net/projects/ardublock/
http://www.instructables.com/id/Getting-Started-with-ArduBlock/all/?lang=pt
Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
