Aprenda sobre as Portas lógicas XOR

Aprenda sobre as Portas lógicas XOR, para controle que exija exclusividade no acionamento de uma das entradas e o controle de uma determinada saída.
Portas lógicas XOR
Este post faz parte da série Portas lógicas. Leia também os outros posts da série:

Determinadas lógicas de controle podem ser simplificadas e reduzidas, deixando os circuitos eletroeletrônicos cada vez mais compactos e funcionais. Simplificar lógicas de controle que exijam exclusividade no acionamento de uma das entradas, para efetuar o controle de uma determinada saída, é a função da lógica XOR, também conhecida por EX-OR, ou simplesmente OU Exclusivo.

Temos diversas aplicações dessa lógica no mundo da eletroeletrônica, podemos pegar um exemplo clássico presente em nosso dia a dia, que é o interruptor paralelo, como mostra a seguinte figura:

xor 1 2

A tabela da verdade a seguir mostra de forma clara o funcionamento de uma lógica OU Exclusivo.

Interruptor 1

Interruptor 2

Lâmpada

0

0

Desligada – 0

0

1

Ligada – 1

1

0

Ligada – 1

1

1

Desligada – 0

Essencialmente aplicamos tal lógica para que uma determinada carga (saída) seja acionada exclusivamente por uma das entradas (botões, sensores, chaves de contato) compostas em uma determinada situação problema. É definida por essa principal simbologia:

Porta Lógica XOR - Simbologia ASA
Figura 3 – Portas Lógicas XOR – Simbologia ASA

Vejamos agora a aplicação em Eletrônica Digital utilizando a porta lógica XOR, segundo a tabela da verdade:

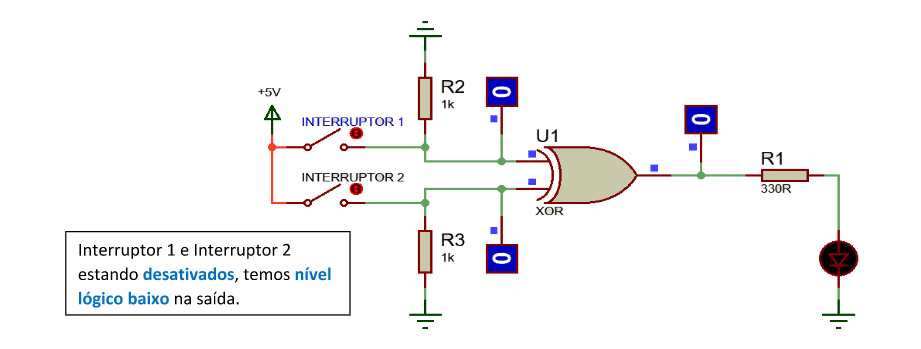

Eletrônica Digital - A:0; B:0; S = 0
Figura 4 – Eletrônica Digital – A:0; B:0; S = 0

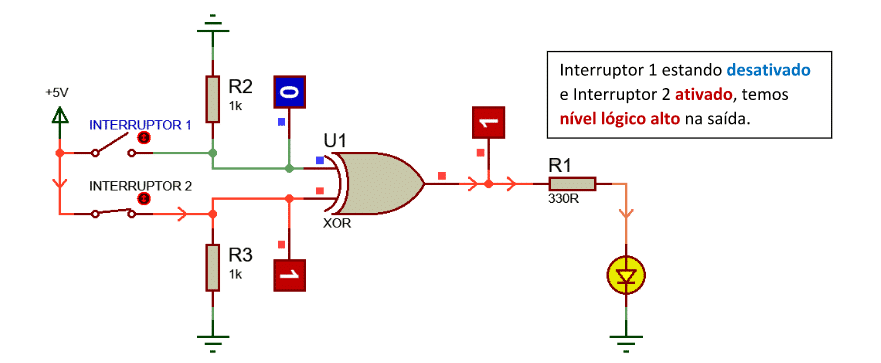

Eletrônica Digital - A:0; B:1; S = 1
Figura 5 – Eletrônica Digital – A:0; B:1; S = 1
Eletrônica Digital - A:1; B:0; S = 1
Figura 6 – Eletrônica Digital – A:1; B:0; S = 1

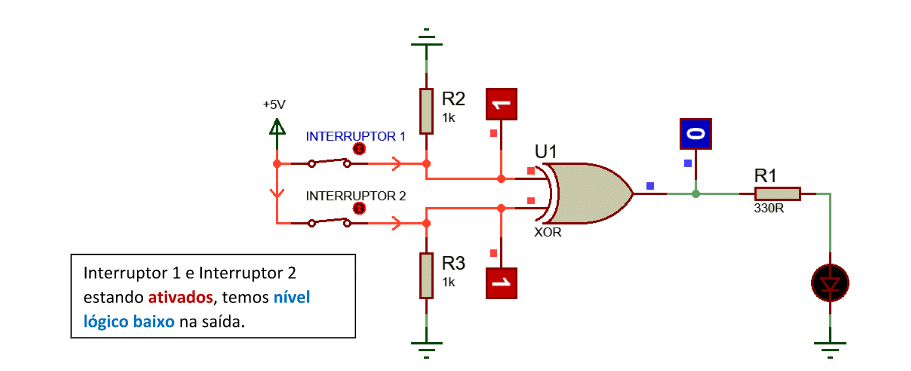

Eletrônica Digital - A:1; B:1; S = 0
Figura 7 – Eletrônica Digital – A:1; B:1; S = 0

Após observar os circuitos funcionais da porta lógica XOR, podemos afirmar que a saída só é acionada quando apenas uma das entradas é ativada, ou seja, as entradas precisam ter sinais lógicos diferentes para a saída ser ativada.

Para aprender mais sobre Portas lógicas XOR

Quer saber mais sobre a lógica XOR e sua aplicabilidade em Eletrônica Digital? Não perca a vídeo aula abaixo feita pelo Canal Eletrônica Fácil através do Professor Rodolpho Chrispim de Oliveira.

Aproveite e se inscreva no canal Eletrônica Fácil e fique por dentro de todos os assuntos do mundo da eletroeletrônica.

Outros artigos da série

<< Aprenda sobre as Portas lógicas OUAprenda sobre a Porta Lógica XNOR >>

Tecnólogo em Automação Industrial com experiência no desenvolvimento de placas eletrônicas e projetos eletrônicos com microcontroladores para diversas soluções. Atua no ensino técnico de eletroeletrônica e programação e é criador do canal do Youtube Eletrônica Fácil, onde atualmente possui 70.000 Inscritos e mais de 300 vídeo aulas sobre as diversas áreas do mundo da eletroeletrônica. Interessado em inovar na área de aprendizado técnico através de vídeo aulas com didática simples e com foco no aprendizado de todas as pessoas interessadas em evoluir profissionalmente. Sua meta é empreender e inovar com foco na evolução técnica do mundo da eletroeletrônica e automação.

Canal no Youtube: www.youtube.com/eletronicafacil
Site Oficial: www.eletronicafacil.net
Linkedin: https://www.linkedin.com/in/rodolpho-chrispim-de-oliveira-7ab2b231/
