Aprenda sobre a Porta Lógica XNOR

Entenda a função da porta Lógica XNOR, que simplifica lógicas de controle que necessitam níveis lógicos iguais nas entradas para controlar a saída.
porta Lógica XNOR
Este post faz parte da série Portas lógicas. Leia também os outros posts da série:

Lógicas de controle podem ser simplificadas e reduzidas, deixando os circuitos eletroeletrônicos cada vez mais compactos e funcionais. Quanto menos conexões físicas nos circuitos, a probabilidade de mal contato consequentemente diminui. Simplificar lógicas de controle que necessitam níveis lógicos iguais nas entradas, para efetuar o controle da saída, é a função da lógica XNOR, também conhecida por XNOU, ou apenas Coincidência.

Uma de suas aplicações importantes é fazer um circuito filtro de números pares.

Vejamos algumas aplicações práticas referente a lógica XNOR:

  • Um número par de botoeiras acionadas, que permitem iniciar o funcionamento de uma determinada máquina ou processo.

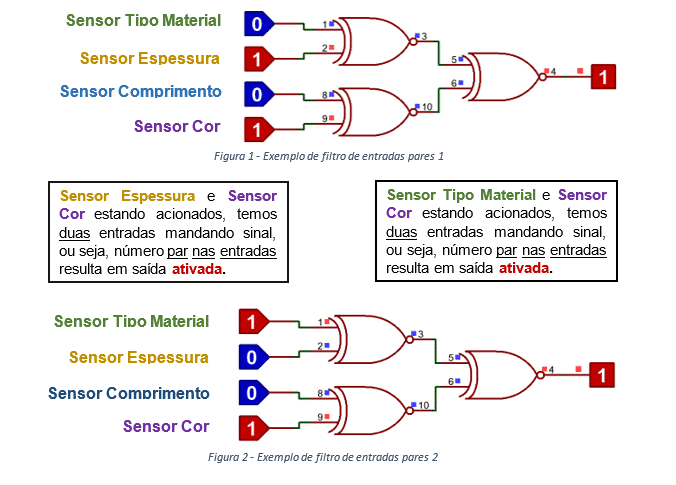

  • Um número par de sensores dentro de um processo, que vão verificar o tipo de material, espessura, comprimento e cor de determinadas peças para organizar, separar, ou até mesmo para retrabalho.
  • O atuador pneumático só será acionado se um número par de sensores estiverem ativados.
porta Lógica XNOR
xnor 02

Agora vejamos de forma clara o funcionamento de uma porta lógica Coincidência (porta Lógica XNOR), através da seguinte tabela da verdade.

Tabela 1 – Tabela da verdade Lógica XNOR, ou lógica coincidência

Sensor  1

Sensor 2

Atuador

0

0

Avançado  – 1

0

1

Recuado – 0

1

0

Recuado  – 0

1

1

Avançado – 1

porta Lógica XNOR
porta Lógica XNOR
xnor 05
xnor 06

Após observarmos os circuitos funcionais da porta lógica XNOR dispostos acima, podemos afirmar que, a saída só é acionada quando os níveis lógicos das entradas coincidem entre si, ou seja, as entradas precisam ter sinais lógicos iguais para a saída ser ativada.

Para aprender mais sobre a porta Lógica XNOR e Lógica XNOR

Quer saber mais sobre a lógica XNOR e sua aplicabilidade em Eletrônica Digital? Não perca a vídeo aula abaixo feita pelo Canal Eletrônica Fácil através do Professor Rodolpho Chrispim de Oliveira

Aproveite e se inscreva no canal Eletrônica Fácil e fique por dentro de todos os assuntos do mundo da eletroeletrônica.

Outros artigos da série

<< Aprenda sobre as Portas lógicas XOR
