Aprenda a fazer o Shine Sneakers!

Shine Sneakers

Você, na sua infância, tinha ou quis ter aqueles tênis que piscavam luzinhas quando você pisava? SEUS PROBLEMAS TERMINARAM! Você pode ter uma versão revisada e atualizada de seu sonho de consumo de criança! Brincadeiras à parte, segue o tutorial de um projeto inspirado no Firewalker Led sneakers da Adafruit, chamado Shine Sneakers!



Sigam-me os bons! Você vai precisar de:





Rolo de fita de led endereçável WS2812B para Shine Sneakers

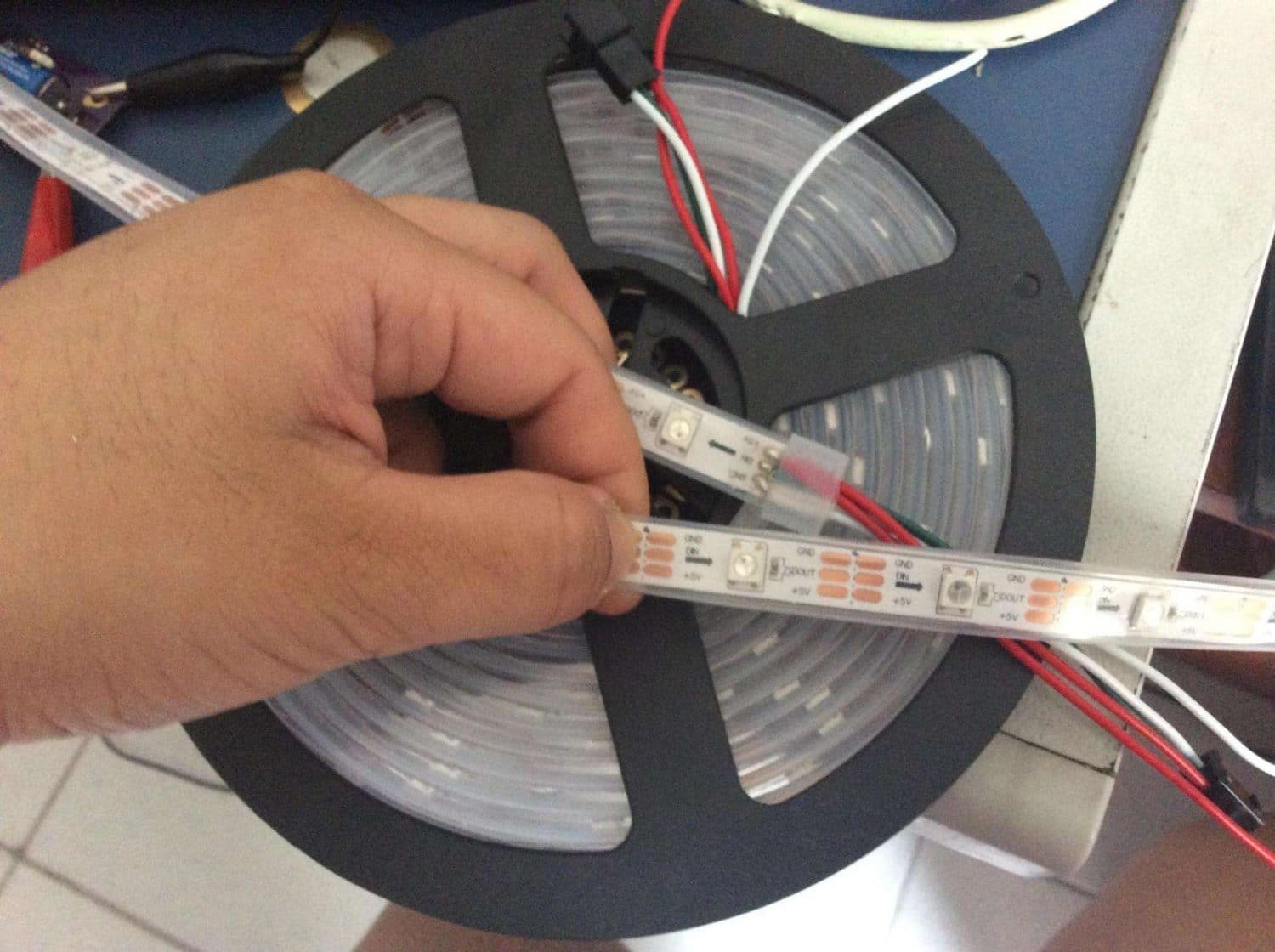

Figura 1 - Rolo de fita de led endereçável WS2812B (fonte: própria)



  • 2 discos piezoelétricos com fios;



Discos piezoelétricos para Shine Sneakers

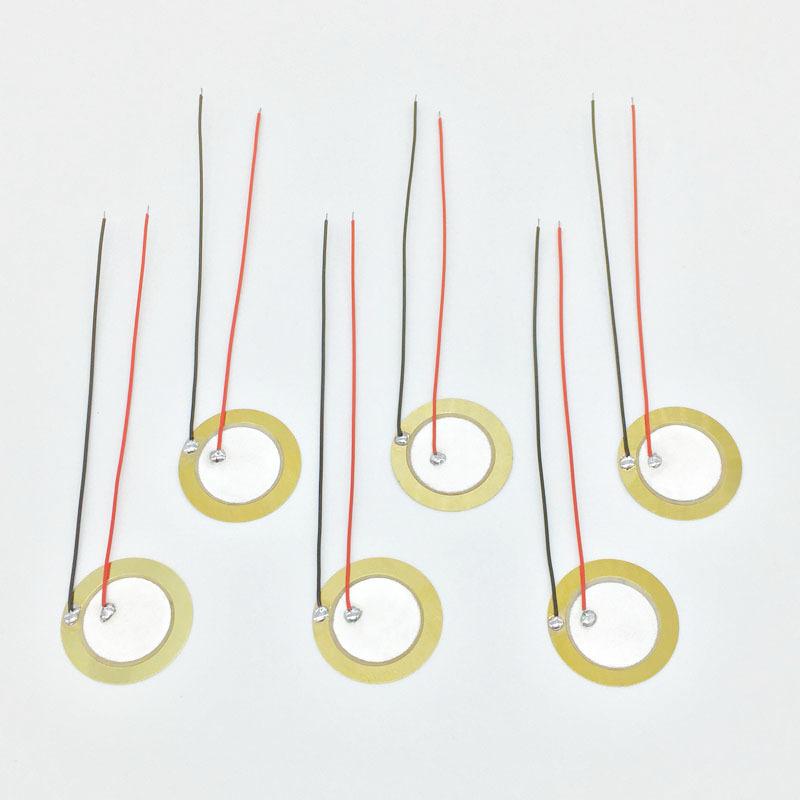

Figura 2 - Discos piezoelétricos (fonte: http://g01.a.alicdn.com/kf/HTB1dnmfIpXXXXXJapXXq6xXFXXXQ/6-Pieces-27mm-font-b-Piezo-b-font-font-b-Disc-b-font-Elements-with-10cm.jpg)



  • 4 baterias 3,7V (tipo de celular) ou 2 suportes para 3 pilhas AAA;
  • Fios coloridos flexíveis;
  • 2 chaves on/off para Lilypad (caso use Arduino Lilypad, Flora já possui na própria placa);
  • ferro de solda;
  • solda (“estanho”);
  • par de tênis com cano médio ou alto;
  • adesivo à base de resina epóxi ou fita dupla face com alta aderência;
  • elásticos;
  • tesoura;
  • cabo mini USB.



Primeiramente, vamos falar da instalação da placa e software para Arduino Flora.



Arduino Flora para Shine Sneakers
Figura 3 - Arduino Flora Tato Equipamentos (Fonte: http://www.tato.ind.br/produto/Arduino-Flora.html)



O Arduino Flora é uma versão produzida originalmente pela Adafruit, com reduções em tamanho e melhorias se comparado à Lilypad Board. Na figura 3 temos uma versão Flora produzida no Brasil pela Tato Equipamentos. Já possui chave on/off, conector para bateria e se assemelha à versão Lilypad USB. Mas não está nativamente instalada nas IDEs do Arduino. Para instalar, seguem-se as etapas:

  • Em seguida, dê ok e vá no menu Ferramentas (ou Tools) -> Placas (ou Boards) -> Gerenciador de placas (ou Boards Manager);
  • Procure por ADAFRUIT AVR BOARDS e clique em Instalar (ou Install);
  • Depois de instalado, verifique em Ferramentas -> Placas se está disponível as placas da Adafruit.



Obs: Mais informações aqui.



Agora precisamos instalar a biblioteca para os efeitos com a fita de LED endereçável. Usaremos a Adadruit NeoPixel, disponível aqui. É só baixar o arquivo .zip e Instalar em sua IDE.



Agora vamos montar! Meça em volta do seu tênis o quanto de fita vai precisar. Deixe um espaço pequeno entre o começo e o final.



Corte a fita onde está tracejado e com cobre. Importante deixar as extremidades com a parte cobreada porque vamos precisar soldar fios ali. Na figura 4 abaixo tem três fios soldados após o corte da fita.



Soldando fios na fita de led do Shine Sneakers
Figura 4 - Soldando fios na fita de led (Fonte: própria)



Prosseguindo, precisamos fixar a fita de LED no tênis. Confesso que é a parte mais chata do projeto. Tentei de várias formas (e ainda busco soluções mais duradouras rsrs). As duas que deram mais certo foram o adesivo epoxi e a fita dupla face de alta resistência. Verifique qual adere melhor ao seu par de tênis. Coloque elásticos sobre a fita em volta do tênis caso use a resina epoxi para melhor fixação.



Estes três fios soldados à fita são o GND (branco), DIN (verde) e +5V (vermelho). A fita que comprei veio com essa combinação, por isso preferi manter nos cortes onde fiz. Deixe-os com tamanho suficiente para alcançar o Flora (ou Lilypad), que ficará na lateral no tênis. No sketch, o DIN está no pino 9, então faça a solda do fio neste pad, e os outros correspondentes aos pads da placa que estiver usando.



Montagem parcial do tênis Shine Sneakers
Figura 5 - Montagem parcial do tênis (Fonte: própria)



O responsável pelo acionamento da fita no tênis é o disco piezoelétrico. Solde dois fios finos, de cores diferentes, na parte central (VCC) e borda (GND), com tamanho suficiente para estar debaixo da palmilha, na região do calcanhar.



As outras extremidades dos fios solde em seu Arduino Flora ou Lilypad, o VCC em um pino analógico e o GND junto com o outro GND da fita.



A alimentação fica por conta de duas baterias em paralelo (ou seja, conectadas uma a outra pelos seus pads de positivo e negativo. Obs: Verifique quais são com um multímetro) para dar mais corrente ao circuito. Caso não utilize baterias, use suporte para 3 pilhas AAA que geram 3,6V.



Caso não possua o conector próprio do Arduino Flora, solde entre o Arduino e a bateria uma chave on/off.



Tênis Shine Sneakers com todos os itens fixados
Figura 6 - Tênis com todos os itens fixados (Fonte: própria)



Agora vamos ao programa: Projeto



Em resumo, o piezoelétrico gera uma tensão que será lida por uma porta analógica do Arduino. Se a porta ler um valor abaixo de 100, ele fará o loop de piscar a fita.



Neste trecho, você deve fazer as seguintes modificações:





Onde:

  • X = quantidade de LEDs existentes na sua fita;
  • Y = pino digital onde estará a sua entrada DIN.



Dica: Teste o piezo fora do tênis, pressionando levemente e verificando após compilar o código se há o efeito dos LEDs acendendo. Se achar que precisa ter maior sensibilidade, altere o seguinte parâmetro:





Onde Z é o valor de sensibilidade do piezo.



E se tudo estiver funcionando, coloque o piezo debaixo da palmilha do tênis (é bom colocar dentro de um saquinho anti estático, pois é frágil), faça um acabamento juntando os fios com abraçadeiras plásticas e comece a se divertir!



Para mais informações, assista o vídeo:
