Após conhecer o conceito e a construção do decibel no artigo anterior, apresentaremos algumas aplicações do decibel na eletrônica.

Aplicações de decibel na Eletrônica

Potências em watts

John Napier, como foi comentado no primeiro artigo desta série para o portal do Embarcados, percebeu que trabalhar com números muito grandes ou muito pequenos poderia representar muitas e muitas horas de cálculos e uma grande chance de erros.

Ao aplicar a técnica por ele desenvolvida, Kepler notou que tinha em mãos uma ferramenta para simplificar (e muito!!) os imensos cálculos que a astrofísica demandava.

Mas não precisamos ir tão longe, ter que estudar astrofísica, para perceber o quão esta ferramenta (os logaritmos) podem ser úteis na eletrônica se aplicadas em conjunto com os conceitos desenvolvidos por Alexander Graham Bell.

Um simples amplificador para seu MP3 player já pode dar dor de cabeça suficiente se não fizermos uso das ferramentas matemáticas adequadas.

Vamos imaginar a seguinte situação: você tem um MP3 player cuja potência máxima de saída é de 20 mW.

Nele você quer conectar uma pequena caixa amplificada, cuja potência nominal de saída é de 10 W.

Se tínhamos um valor pequeno de potência (os 20 mW do seu MP3 player) e queremos aumentar esta potência (para os 10 W da caixa amplificada), podemos dizer que tivemos um ganho de potência. A dúvida é: de quantas vezes foi o ganho inserido por este amplificador?

Os cálculos são relativamente simples e são mostrados na mostrados na figura 1:

aplicações do decibel: Cálculo do ganho de um amplificador.
Figura 1 – Cálculo do ganho de um amplificador.

Este amplificador aumenta 500 vezes a potência de entrada. Tivemos um ganho de 500 vezes referente à entrada do sinal.

Esta escala numérica pode se tornar muito difícil de trabalhar em sistemas que apresentem ganhos muito elevados ou perdas significativas.

Um amplificador operacional, por exemplo, pode fornecer ganhos da ordem de 100.000 vezes!

Já uma linha de transmissão de um sinal de rádio frequência (RF) pode atenuar um sinal em mais de 1.000.000 de vezes!!

Este era o problema com o qual Kepler começou a se deparar quando resolveu estudar a astrofísica das órbitas dos planetas. As ordens de grandeza dos números calculados eram imensamente grandes ou imensamente pequenos! E isto dava um trabalhão para ser resolvido, sem contar a quantidade de erros que poderia surgir.

Mas o mesmo exemplo do pequeno amplificador pode ser todo recalculado em termos da unidade de medida criada a partir dos estudos do Alexander Graham Bell, o Bell, ou simplesmente dB.

O exemplo visto na figura 1 pode ter sua solução em dB.

Para isso acompanhe o raciocínio apresentado na figura 2.

aplicações do decibel: Cálculo do ganho de um amplificador, em dB.
Figura 2 – Cálculo do ganho de um amplificador, em dB.

Se antes mesmo de iniciar o cálculo do ganho, as potências de entrada e saída fossem convertidas para dBm, o cálculo ficaria ainda mais simples, substituindo a necessidade de efetuar uma divisão pela necessidade de efetuar uma subtração, como mostra a figura 3.

aplicações do decibel: Cálculo do ganho de um amplificador com potências em dBm.
Figura 3 – Cálculo do ganho de um amplificador com potências em dBm.

Imaginem a felicidade de Kepler ao se deparar com esta possibilidade!

Quando não temos o valor da potência

Nem sempre nos circuitos utilizados nos sistemas embarcados temos todos os dados necessários para calcular a potencia.

As vezes temos apenas a tensão, ou apenas a corrente.

Então se não temos o valor das potências envolvidas no circuito não conseguiremos verificar estas correlações?

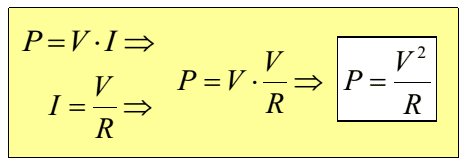

Nada disto! Se temos, por exemplo, apenas os valores das tensões, então basta se lembrar da relação apresentada na figura 4, extraída das Leis de Joule e Ohm.

aplicações do decibel: Cálculo da potência em relação a tensão e resistência.
Figura 4 – Cálculo da potência em relação a tensão e resistência.

Vamos a um exemplo um pouco mais prático e real. Veja o circuito da figura 5 e nele vamos aplicar a fórmula da potência, de modo a conseguirmos calcular o ganho deste circuito:

aplicações do decibel: Circuito com A.O. 741
Figura 5 – Circuito com A.O. 741

Utilizando um multímetro, os valores medidos de tensão na entrada e na saída deste circuito foram, respectivamente, 100 mV e – 1V. O ganho desde ser calculado de acordo com a equação 1:

decibel-equação-01
Equação 1 – Ganho de um sistema em dB, em relação às potências.

Substituindo as potências pela relação obtida na figura 4, é possível obter a equação 2.

decibel-equação-02
Equação 2 – Potências substituídas.

Se a resistência de entrada e a resistência de saída forem iguais, conseguiremos algumas simplificações bem interessantes. Vamos a elas.

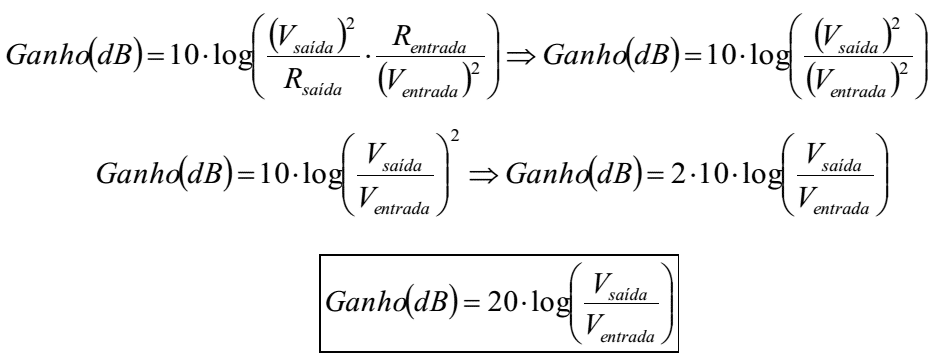

Fazendo as devidas simplificações chegamos na equação 3:

decibel-equação-03
Equação 3 – Ganho em relação às tensões.

Aplicando os valores medidos no circuito será obtido seu ganho, mostrado na equação 4.

decibel-equação-04
Equação 4 – Cálculo do ganho do circuito, em dB.

Perdas e ganhos em um enlace de rádio

Trabalhei durante muito tempo na área de telecomunicações, e os enlaces de rádio para ligar uma estação celular a sua controladora era algo muito comum de ser testado e medido naquela época.

Equipamentos de rádio transmissão enviam pelo ar sinal de RF de um ponto a outro. Para saber se a comunicação entre os dois pontos será possível, deve-se garantir que o sinal seja recebido com uma intensidade mínima, que permita a decodificação pelo equipamento. Ao projetar um enlace destes, são calculadas as perdas e ganhos inseridos no sistema.

Ao ler as especificações de um determinado rádio, descobria-se qual era o nível mínimo de sinal necessário para que a antena do receptor pudesse funcionar.

E em campo era necessário garantir que toda a instalação atendesse a estes requisitos técnicos, de modo que os dados pudessem ser transmitidos de uma ponta a outra.

E isto era feito através de medidas em campo e posteriores cálculos no escritório.

Estes cálculos, sem a aplicação do decibel, podem ser bem complicados, como mostra a figura 6, onde os valores de potência são multiplicados (quando existe ganho) ou divididos (quando existe perda).

aplicações do decibel: Enlace de rádio calculado sem o uso do decibel.
Figura 6 – Enlace de rádio calculado sem o uso do decibel.

O mesmo enlace calculado utilizando o decibel fica mais simplificado. Os ganhos serão somados e as perdas subtraídas, como pode ser visto na figura 7.

aplicações do decibel: Enlace de rádio calculado com o uso do decibel.
Figura 7 – Enlace de rádio calculado com o uso do decibel.

A sensibilidade típica de um rádio utilizado nestes enlaces é da ordem de – 90 dBm. Como pode-se ver no valor obtido na figura 7, o nível de sinal recebido neste enlace de exemplo ficou em – 83 dBm. Como este nível é maior do que o limite do rádio em 7 dB, o enlace mostrado é tecnicamente viável.

Conclusão

É importante perceber que o decibel é uma ferramenta matemática, cuja função é facilitar os cálculos de circuitos e sistemas eletrônicos. Para não trabalharmos com números muito grandes ou muito pequenos, a conversão para a escala logaritma permite uma melhor percepção dos valores envolvidos.
