Anatomia de um Sistema Linux embarcado

Linux embarcado

Um sistema Linux embarcado não se difere, no quesito sistêmico, de um sistema Linux desktop. A mesma estrutura e conceitos são aplicados em ambos os domínios. A principal diferença está nos requisitos de processamento, armazenamento, consumo de energia e confiabilidade. Na maioria dos sistemas Linux embarcado, os recursos disponíveis são limitados e muitas vezes a interface com usuário é bastante limitada ou simplesmente não existe.

Seguem alguns exemplos de sistemas embarcados que utilizam o Linux como sistema operacional:

  • Roteador;
  • Setup-box;
  • Smart TV;
  • Controlador Lógico Programável (CLP);
  • Câmera Digital.

Arquitetura Básica

Na arquitetura básica de um sistema Linux podemos identificar cinco componentes básicos:

arq_bas_linux_emb
  1. Hardware: o seu produto;
  2. Bootloader: iniciado pelo hardware, responsável pela inicialização básica, carregamento e execução do kernel Linux;
  3. Kernel Linux: núcleo do sistema operacional. Gerencia CPU, memória e I/O, exportando serviços para as aplicações do usuário;
  4. Rootfs: sistema de arquivos principal. Possui as bibliotecas do sistema para uso dos serviços exportados pelo kernel, além das bibliotecas e aplicações do usuário;
  5. Toolchain: conjunto de ferramentas para gerar os artefatos de software do sistema.

Hardware

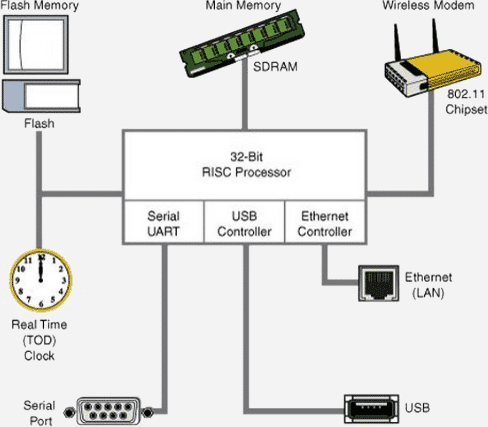

Vamos considerar um roteador Wi-Fi doméstico como exemplo de plataforma de hardware:

hw_linux_emb

O Linux kernel é capaz de rodar em mais de 20 arquiteturas de CPU diferentes. Como por exemplo: x86, ia64, ARM, PowerPC, MIPS, SuperH, Blackfin, Coldfire, Microbalze.

Tem suporte à arquiteturas de 32 e 64 bits e arquiteturas que não possuem MMU (Memory Management Unit).

Suporta armazenamento em memórias NAND, FLASH, MMC e hard disks.

No nosso exemplo, um sistema básico pode funcionar com até 8MB de RAM e 2MB de armazenamento, uma vez que, poucos drivers, funcionalidades do kernel e bibliotecas e aplicativos são necessárias para que o sistema desempenhe as funções desejadas.

Toolchain

Conjunto de ferramentas de programação usadas para gerar determinado produto, seja um software ou mesmo um sistema completo. Quando a plataforma de desenvolvimento (host) é diferente da plataforma alvo (target), chamamos o toolchain de cross-compiling toolchain.

toolchain_linux_emb

Componentes principais:

  • Compilador (gcc);
  • Assembler e Linker (binutils);
  • Biblioteca C padrão (glibc, uclibc, dietlibc, musl, etc).

Algumas opções de toolchains prontas;

Artefatos de software de um Sistema Linux embarcado

Os artefatos de software principais de um sistema Linux embarcado são: Bootloader, Kernel e Rootfs. Tomando-se como base o hardware proposto, estes artefatos estão organizados na memória flash da seguinte maneira:

flash_linux_emb

Bootloader

Toda CPU possui um mecanismo de inicialização, que é responsável por carregar e executar o bootloader. Em algumas arquiteturas de CPU é necessário o uso de um bootloader de primeiro estágio, no qual é carregado pelo processador e executado a partir de sua memória interna. Em alguns casos esse bootloader de primeiro estágio está concatenado junto ao bootaloader.

As principais funcionalidades do bootloader são:

  • Inicializar o hardware antes de executar o kernel como, por exemplo, configurar a controladora de SDRAM;
  • Passar parâmetros para o kernel;
  • Prover mecanismos para carregar e gravar o kernel e o sistema de arquivos na memória flash ou cartão SD;
  • Inicializar via rede ou pelo cartão SD;
  • Rotinas de diagnóstico de hardware.

Principais bootloaders utilizados em sistemas embarcados:

  • x86:
    • LILO;
    • Grub;
    • Syslinux.
  • ARM, MIPS, PPC e outras arquiteturas:
    • U-Boot;
    • Barebox;
    • Redboot.

Kernel

O Kernel é o coração do nosso sistema. No boot ele é responsável por:

  • Inicializar CPU, memória e barramentos;

  • Configurar a memória virtual (se tiver MMU);

  • Inicializar os device drivers;

  • Iniciar o escalonador de tarefas;

  • Iniciar threads do kernel;

  • Montar sistema de arquivos principal (rootfs) e chamar o processo init.

Como principais características podemos apontar:

  • Gerencia execução de processos e controla acesso à memória e I/O;

  • Gerenciamento do kernel space X user space;

  • Interface de user space com kernel space via chamadas do sistema (system calls);

  • Acesso ao hardware via arquivos de dispositivo;

  • Gerenciamento dinâmico dos módulos do kernel.

Rootfs

Após ter sido montado pelo kernel e ter o processo init (PID = 1) iniciado, o rootfs utiliza seu mecanismo de inicialização (ex.: SysVinit, Systemd etc) para inicializar os processos e aplicações do sistema. É responsável por prover as bibliotecas de sistema e de usuário.

Alguns exemplos de aplicações para sistemas embarcados:

  • Dropbear: cliente e servidor SSH;
  • Thttpd: servidor web;

  • DirectFB: biblioteca gráfica;

  • SQLite: banco de dados;

  • Busybox: o canivete suíço de sistemas embarcados com Linux.

Referência

Material do Treinamento Desenvolvendo Sistemas Linux Embarcado da Embedded Labworks.

Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
