Analizando um sinal de onda quadrada

onda quadrada

O que são Bordas de Subida e Bordas de Descida? Você também tem essa dúvida comum na hora de analisar uma onda quadrada?

Bom, mas isso é muito fácil de entender, basta apenas sabermos identificar os 4 pontos fundamentais de uma onda quadrada. Primeiro precisamos saber que uma onda quadrada possui dois níveis lógicos, sendo eles:

  • Nível Lógico 0

  • Nível Lógico 1

Níveis lógicos - Onda quadrada

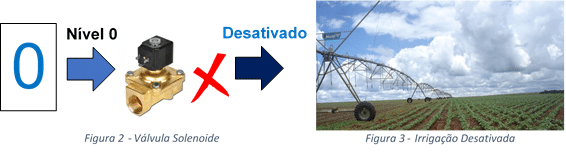

Quando temos nível lógico 0, as saídas, entradas ou quaisquer outros dispositivos que estejam sendo analisados, estão desativados. Por exemplo, uma válvula solenoide que controla um sistema de irrigação está em nível 0, logo essa válvula está desativada e com isso nesse momento a irrigação está desligada.

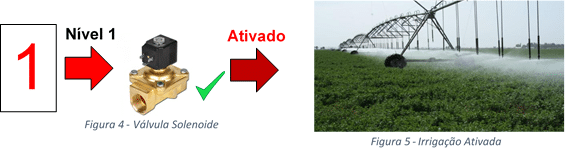

Agora, se tivermos nível lógico 1, as saídas, entradas e nossos dispositivos estarão ativados, ou seja, estão funcionando, logo se a solenoide do nosso sistema de irrigação está em nível 1, a irrigação está ligada.

Sabendo que a onda quadrada possui dois níveis lógicos, agora basta saber identificar as tão famosas bordas de subida e bordas de decida.

Borda de subida nada mais é do que a transição de 0 para 1 em uma onda quadrada e ela também é conhecida como borda positiva ou rising edge.

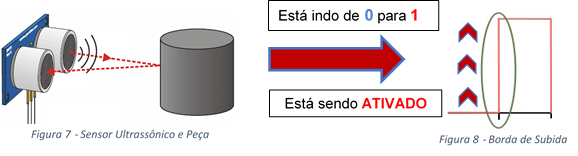

Pense o seguinte, algo estava em nível lógico 0, ou seja desativado, e está transitando para nível lógico 1, por exemplo um botão está sendo acionado, o alvo está se aproximando da área de monitoramento de um sensor ultrassônico, uma lâmpada estava desligada e o interruptor foi ativado. Veja a figura a baixo:

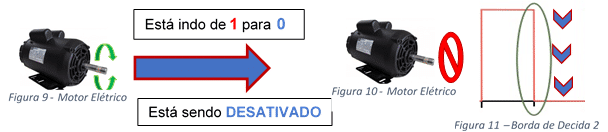

Borda de Decida então é simplesmente a transição de 1 para 0 nessa mesma onda, ou seja, algo estava em nível lógico 1 e está transitando para nível lógico 0. Podemos pegar como exemplo uma lâmpada que está sendo desligada, uma fotocélula que está sendo desativada, ou mesmo um motor trifásico que estava ligado e agora foi desativado. Veja na seguinte figura:

Quer saber mais sobre Bordas de Subida e Bordas de Decida em Eletrônica Digital? Não perca a vídeo aula abaixo feita pelo Canal Eletrônica Fácil através do Professor Rodolpho Chrispim de Oliveira.

Aproveite e se inscreva no canal Eletrônica Fácil e fique por dentro de todos os assuntos do mundo da eletroeletrônica.
