AMQP - Testando a Comunicação de Clientes ao Broker

Este post faz parte da série AMQP. Leia também os outros posts da série:

Para testar a comunicação de clientes ao broker, utilizaremos uma aplicação em Python denominada Pika. Segundo a definição em seu site, o Pika “is a pure-Python implementation of the AMQP 0-9-1 protocol that tries to stay fairly independent of the underlying network support library.”. Ou seja, é uma implementação em Python do protocolo AMQP 0-9-1 que se propõe a ser bastante independente da estrutura de rede do cliente.



Para instalar o Pika, utilizaremos o gerenciador de pacotes do Python, o pip. Após instalar o pip pelo repositório do Ubuntu, instalamos o Pika:



As Figuras 1 e 2 exibem as telas com as operações mencionadas acima.



Instalação do pip.
Figura 1 - Instalação do pip.
Atualização do pip e Instalação do Pika.
Figura 2 - Atualização do pip e Instalação do Pika.



Executando o Pika (cliente AMQP)



Finalmente, podemos executar os scripts do Pika para implementar nosso exemplo de log. São dois scripts diferentes, o script dos consumers - que recebe as mensagens de log - e o script do publisher - que publica a mensagem de log.



Para abrir, manipular e testar os scripts em Python, utilizamos o Visual Studio Code.



O Consumer



O código em Python, utilizando o Pika, para o consumidor da mensagem de log é exibido a seguir:

O código do consumidor inicia uma conexão com o broker na máquina local (localhost), utilizando as credenciais padrões. A seguir, declara um exchange do tipo Topic chamado topic_logs. A seguir, uma fila é declarada para este consumidor. Observe que, neste caso, cada cliente irá consumir de uma fila única. A partir de uma lista de binding_keys passadas como argumentos durante a execução do script, serão criados os bindings para a fila daquele consumer para, então, a aplicação começar a receber as mensagens publicadas na fila. A Figura 3 a seguir exibe a execução do script - dentro de um terminal aberto no VStudio Code - com binding key igual a “#”, ou seja, para consumir todas as mensagens de log.





Execução do Script para Consumir todas as Mensagens de Log.
Figura 3 - Execução do Script para Consumir todas as Mensagens de Log.

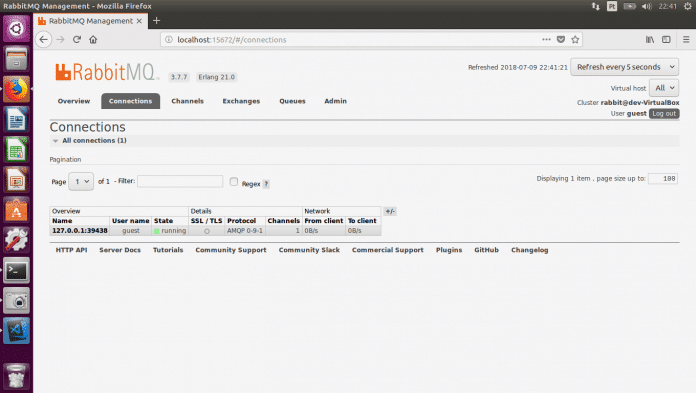

Através da interface gráfica do RabbitMQ é possível verificar a conexão deste cliente (consumer) ao broker. A Figura 4 exibe a conexão do cliente (consumer) ao broker.



Exibição da Conexão do Cliente (Consumer) Conectados ao Broker.
Figura 4 - Exibição da Conexão do Cliente (Consumer) Conectados ao Broker.

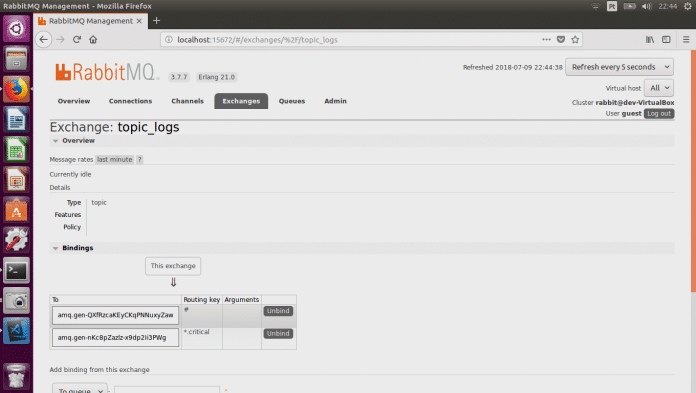

Ainda na interface de gerenciamento gráfica do RabbitMQ, na aba Exchanges, podemos selecionar o exchange topic_logs. Na tela de exibição que se abre é possível visualizar informações sobre as mensagens que são destinadas àquele exchange, bem como visualizar os bindings associados a ele. A Figura 5 a seguir exibe a fila genérica criada pelo cliente (consumer) com binding key igual a “#”.



Exibição do Exchange topic_logs e os Bindings Associados.
Figura 5 - Exibição do Exchange topic_logs e os Bindings Associados.

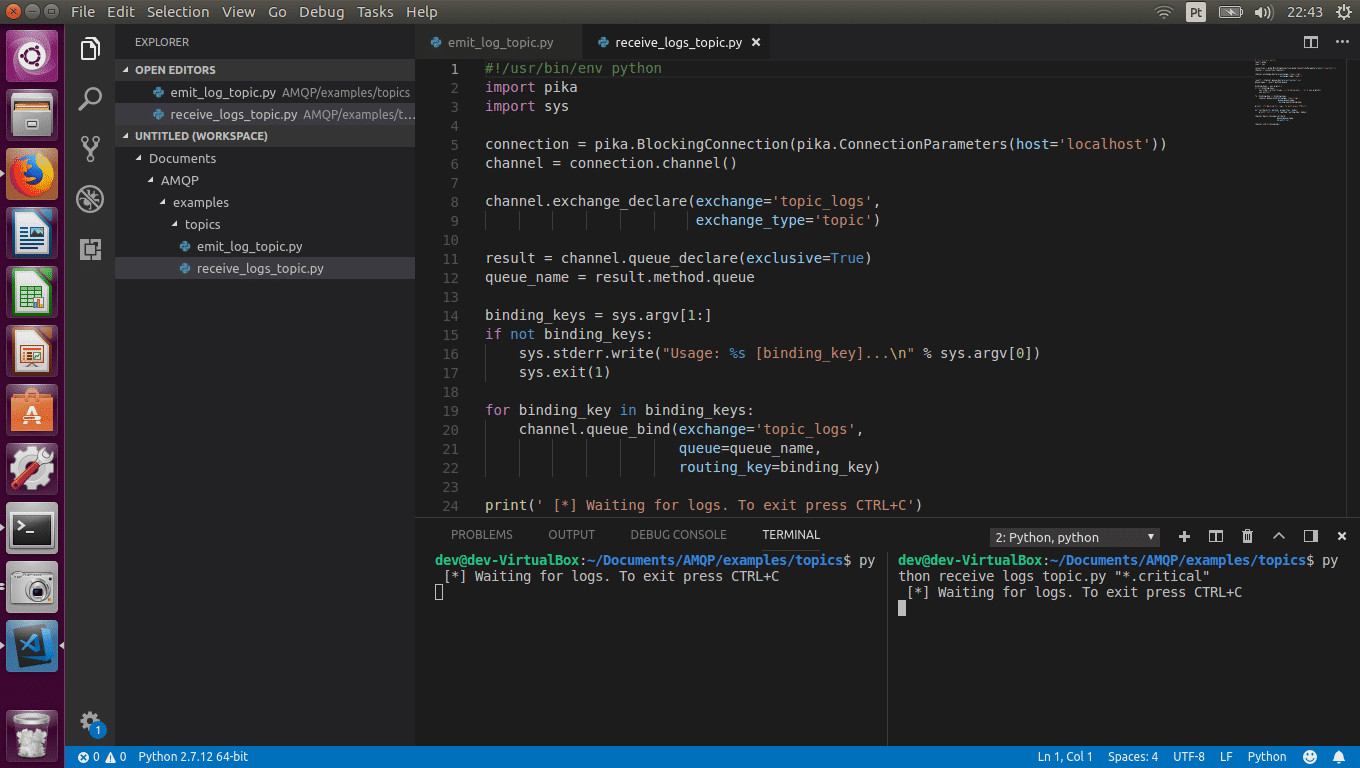

A seguir, outra sessão da mesma aplicação do cliente (consumer) é criada, agora com binding key igual a “*.critical”, ou seja, todas as mensagens de log críticas serão destinadas a este consumer, independente de qual módulo do sistema gerou a mensagem.





Execução do Script para Consumir todas as Mensagens de Log Críticas.
Figura 6 - Execução do Script para Consumir todas as Mensagens de Log Críticas.



Da mesma forma, é possível verificar na tela de informações do exchange topic_logs o binding para a fila com binding key igual a “*.critical”.



Exibição do Exchange topic_logs e os Bindings Associados.
Figura 7 - Exibição do Exchange topic_logs e os Bindings Associados.

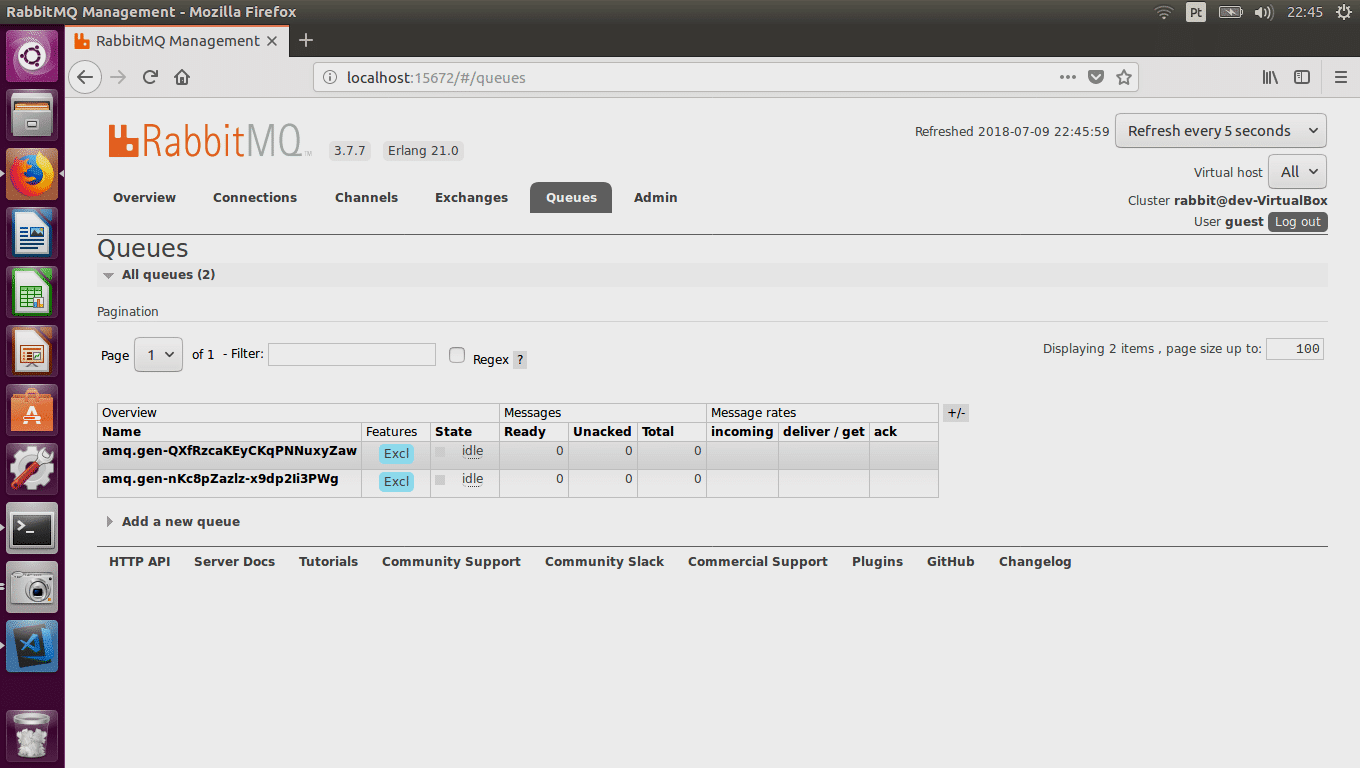

A interface gráfica do RabbitMQ permite visualizar as filas no broker. Como afirmamos anteriormente, estes filas foram criadas pelos próprios clientes consumidores. Esta abordagem é possível uma vez que cada tipo de mensagem de log é endereçada a uma única aplicação cliente (consumer) e, assim, não é necessário que mais de um cliente compartilhe a mesma fila. As Figuras 7 e 8 exibem a execução dos scripts dos consumers e as filas associadas a estes consumers na interface gráfica do broker.

Exibição das Filas no RabbitMQ.
Figura 8 - Exibição das Filas no RabbitMQ.



O Publisher



Ao falarmos do publisher, nos referimos aos clientes que publicam mensagens ao broker. Enfatizamos que as mensagens que chegam ao broker jamais são endereçadas diretamente às filas - as quais os consumidores monitoram - mas sim ao exchange. O código do publisher é exibido a seguir:

Em suma, a aplicação cliente publica uma mensagem a um exchange com routing key correspondente à origem e a severidade da mensagem de log. Para nosso exemplo, a aplicação publisher é executada com routing key igual a “kern.critical”, indicando uma mensagem de log crítica gerada pelo módulo do kernel do nosso sistema fictício.



Exibição das Aplicações Consumers e Publishers.
Figura 9 - Exibição das Aplicações Consumers e Publishers.



É possível observar, ainda na Figura 9, que as aplicações dos consumers receberam a mensagem publicada pelo nosso cliente publisher. Ou seja, a mensagem foi enviada ao exchange topic_logs do broker e encaminhada às filas com binding key compatível. Em nosso exemplo, ambas as aplicações consumers recebem a mensagem pois uma das aplicações recebe mensagens com todos os routing keys endereçados ao exchange (“#”) e a outra recebe mensagens críticas geradas por qualquer módulo do sistema (“*.critical”). A Figura 10 exibe a tela de detalhes da fila com binding key igual a “#”, onde é possível observar gráficos da entrega da mensagem ao consumidor, bem como outras informações sobre a fila.



Detalhes da Fila na Interface Gráfica do RabbitMQ.
Figura 10 - Detalhes da Fila na Interface Gráfica do RabbitMQ.





Conclusão (e o que esperar daqui pra frente)



Este artigo propõe apresentar uma visão geral sobre o protocolo AMQP, bem como apresentar um broker que implementa o AMQP 0-9-1 nativamente. Embora focamos em uma aplicação específica, o AMQP 0-9-1 oferece uma suíte que permite implementar funcionalidades como a distribuição de tarefas entre diversos clientes, envio de mensagens a um grande número de consumidores, manipulação de parâmetros do broker pelos clientes, entre outros. Ainda, o RabbitMQ oferece a possibilidade de integrar plugins que acrescentem funcionalidades ao broker como, por exemplo, a interface gráfica que utilizamos neste artigo ou, ainda, um plugin para MQTT. A integração de outros protocolos de comunicação ao RabbitMQ permite que a mesma interface seja utilizada em um ambiente que agrega clientes que se comunicam com AMQP e clientes que se comunicam, por exemplo, com MQTT, criando uma ponte entre estas mensagens.



Fornecemos a seguir uma VM (máquina virtual, preferencialmente importada com o VirtualBox) com Ubuntu 16.04, a qual utilizamos para nossos experimentos e que o leitor pode (e é incentivado a) usar e experimentar com o RabbitMQ/AMQP:





O próximo artigo desta série (nos cobrem, comentem, perguntem!) irá propor uma aplicação do RabbitMQ/AMQP na nuvem, aprofundando-se nos detalhes do broker e do protocolo e apresentando um caso de uso com uma Raspberry Pi e OpenWRT (deem uma olhada no artigo que já escrevemos sobre) atuando como cliente do broker.
