Conheça a Adafruit Metro M4 Express

A Adafruit continua o seu belo trabalho de desenvolvimento de ferramentas e códigos open source para a comunidade maker mundial. Liderada pela Limor Fried (aka, Ladyada), que recebeu recentemente o prêmio de mulher da comunidade open source de 2019, possui sede em New York com mais de 100 funcionários, fornecendo produtos de qualidade com design e códigos abertos.



Desde a criação da empresa, Ladyada vem trabalhando para melhorar suas placas e ferramentas para que a comunidade possa criar projetos incríveis. Com o lançamento do MicroPython, e com o port feito pela Adafruit, que chamaram de CircuitPython, uma série de novas placas estão sendo desenvolvidas com foco na programação com Python, e também com a já consagrada programação Arduino.



Recentemente foram lançadas novas placas com microcontroladores ARM Cortex M4, como a Adafruit Grand Central M4 Express, que mostrei aqui: Adafruit Grand Central M4 Express: Uma super placa!



Nesse post trago a Adafruit Metro M4 Express, uma placa com form factor Arduino UNO, onde as semelhanças param por aí, sendo poderosa e com diversos recurso. Venha comigo conhecer os detalhes do seu hardware.

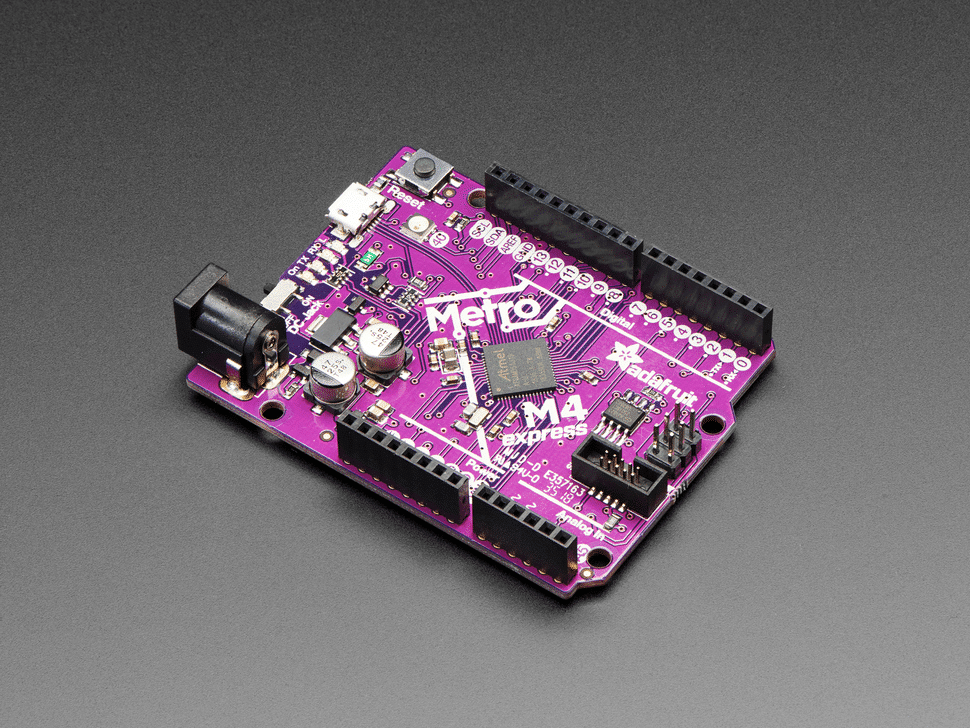

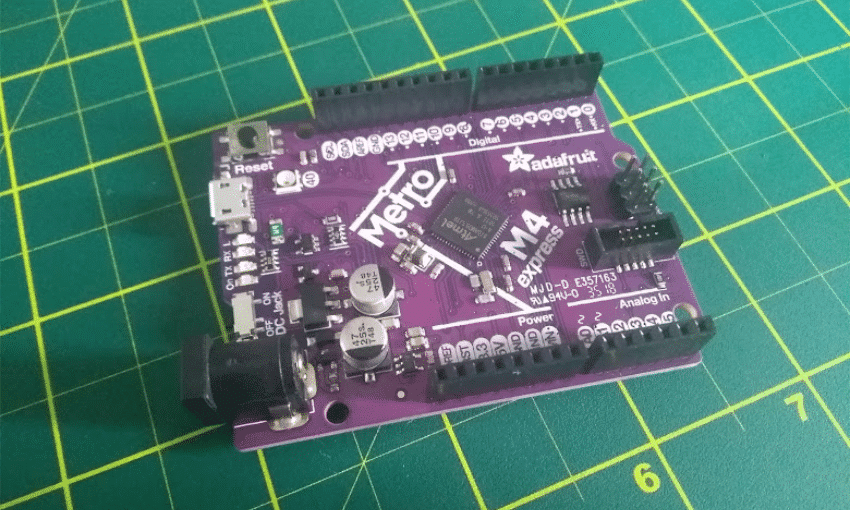

Adafruit Metro M4 Express

A placa Adafruit Metro M4 Express é baseada no microcontrolador ARM Cortex M4, ATSAMD51 da Microchip. Operando a 120 MHz, conta com 512 KB de memória flash, 192 KB de memória RAM e com suporte a ponto flutuante, torna a Metro M4 excelente para projetos mais complexos. Com form factor do Arduino Uno, possibilita o uso de shields já existentes facilitando a prototipagem rápida.

A Adafruit Metro M4 Express possui suporte a programação Arduino, com toda a facilidade das bibliotecas fornecidas pela Adafruit. Porém o foco principal da Adafruit com suas placas com ARM cortex M0 e M4 é o CircuitPython. Eles estão trabalhando fortemente na implementação do CircuitPython para Adafruit Metro M4 Express e as demais placas do seu portfólio, com constante atualização.



A seguir é apresentado o resumo de recursos da Adafruit Metro M4 Express.



  • Microcontrolador ATSAMD51J19:
    • Cortex M4 operando a 120 MHz
    • Hardware DSP e suporte a floating point
    • 512 KB flash, 192 KB RAM
    • operação em 3,3V
    • Dois DAC de 12 bits de 1 MSPS
    • Dois ADCs de 12 bits  (8 entradas)
    • 8 SERCOM por Hardware ( I2C, SPI ou UART)
    • 16 saídas PWM outputs
    • entrada e saída I2S Stereo  com pino MCK
    • Controlador de captura paralela de 12 bits (para entrada de câmera /vídeo)
    • crypto engines com AES (256 bit), true RNG, Pubkey
  • Alimentação externa de 7-9V;
  • 25 GPIO;
  • USB Nativa: HID keyboard ou mouse
  • Quatro LEDs indicativos  e um NeoPixel
  • chip de armazenamento externo: 4 MB QSPI Flash
  • Dimensões: 2.0mm x 54.0mm x 15.0mm



Para quem precisa explorar o ATSAMD51, a placa vem com conector para interface de depuração SWD. Com um J-link você pode fazer um desenvolvimento mais avançado com depuração do microcontrolador.

Os vídeos a seguir exibem mais detalhes da placa e aplicações:







Essa foi uma breve apresentação da Adafruit Metro M4 Express. Vou explorar os seus recursos e em breve apresento alguns exemplos de aplicações com ela.



Você encontra a Adafruit Metro M4 disponível na Mouser Electronics. Confira!



O que achou dessa placa? Deixe seu comentário abaixo.
