Adafruit Grand Central M4 Express: Uma super placa!

A Adafruit lançou recentemente a Adafruit Grand Central M4 Express, uma placa que tem o footprint e pinout do Arduino Mega, mas com especificações muito superiores.



Anunciada no mês de agosto de 2018, o seu nome foi dado em comparação a uma estação de metrô, a Grand Central em NY.



Adafruit Grand Central M4 Express

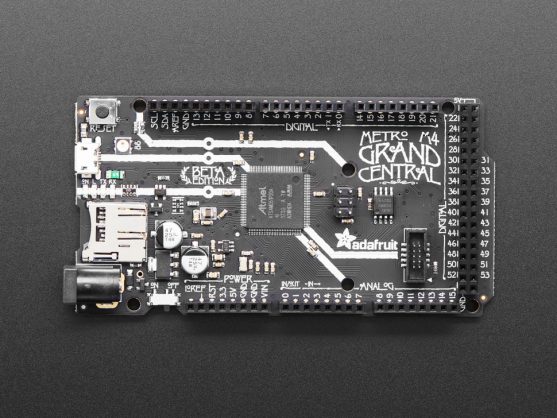

Figura 1 - Vista superior da Adafruit Grand Central M4 Express



Desenvolvida com o microcontrolador Microchip ATSAMD51, um ARM Cortex M4 que opera a 120 MHz, com suporte a DSP e ponto flutuante por Hardware (FPU), 1MB flash, 256 KB RAM e diversos outros recursos.



Adafruit Grand Central M4 Express

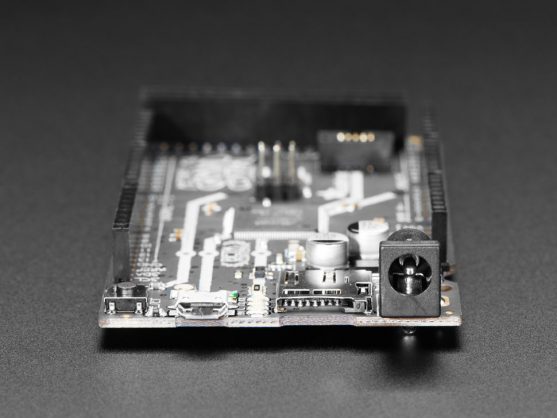

Figura 2 - Conector de alimentação e slot para Micro SD



Adafruit Grand Central M4 Express possibilita o desenvolvimento de aplicações mais avançadas. Ela foi desenvolvida com o foco no CircuitPython, um port da Adafruit para o MicroPython, mas também estão trabalhando em um pacote para suporte a programação Arduino.

Características da Adafruit Grand Central M4 Express



  • Microcontrolador:
    • ATSAMD51P20 - ARM Cortex M4F @ 120 MHz
    • suporte a DSP e ponto flutuante por  Hardware
    • 1MB flash, 256 KB RAM
    • Dois DAC de 12 bits de 1 MSPS
    • Dois ADCs de 12 bits - 16/16 entradas
    • Tensão de operação de 3V3
    • 8 x SERCOM por Hardware ( I2C, SPI ou UART)
    • 22 saídas PWM
    • entrada e saída I2S Stereo  com pino MCK
    • Controlador de captura paralela de 12 bits (para câmera / entrada de vídeo)
    • crypto engines com AES (256 bit), true RNG, Pubkey
  • Alimentação externa de 7-9V;
  • USB Nativa: HID keyboard ou mouse
  • Quatro LEDs  e um NeoPixel
  • chip de armazenamento: 8 MB QSPI Flash
  • Slot para cartão micro SD
  • Dimensões: 101,6 mm x 53,3 mm x 15,3 mm



Confira o vídeo de teste da placa com câmera e display, feito pela Limor Fried:





O que achou dessa placa? Deixe seu comentário abaixo.
