Neste tutorial será apresentado como controlar dois Leds conectados ao Arduino, via rede ethernet local, usando Web Socket.

Obs.: Este exemplo pode ser utilizado para qualquer projeto que você queira desenvolver com Arduino, e os códigos estão disponíveis para download aqui.

Requisitos

  • Uma placa Arduino (neste exemplo foi utilizado o Arduino Mega 2560);

  • Um módulo de rede ethernet ENC28J60;

  • Biblioteca UIPEthernet.h para o módulo de rede;

  • Instalar servidor XAMPP e IDE do Arduino;

  • Cabo USB;

  • Cabo Rede;

  • Infraestrutura de rede local.

Conexões

LEDS X Arduino:

LED Verde

ARDUINO

LED Vermelho

ARDUINO

GND

GND

GND

GND

VCC

Pino digital 11

VCC

Pino digital 12



Módulo X Arduino:

Módulo

Arduino

INT

Pino digital 2

SO

Pino digital 50

SCK

Pino digital 52

RESET

RESET

GND

GND

VCC

3.3V

CS

Pino digital 53

SI

Pino digital 51

Conexões Prontas:

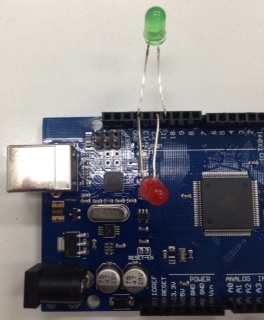

Acionamento de LED com Web Socket: Conexão com Arduino
Acionamento de LED com Web Socket: Circuito completo com arduino

Procedimentos

Passo 1: Instalação do Servidor WEB

Para que os serviços web funcionem, ou seja, as requisições enviadas através da Interface web (index.html) para o socket (arduino.php) e do socket para o Arduino, será necessário instalar os servidores que fornecem esses serviços, ou seja, Apache e PHP. Para facilitar essa instalação, sugiro o XAMPP que se trata de uma ferramenta que une esses serviços em apenas uma instalação.

  • Faça o download do XAMPP aqui e instale-o;

  • Após a instalação, clique na opção Start da coluna Action na linha do serviço Apache;

  • Após inicializar o serviço Apache, o XAMPP pode ser minimizado.

Passo 2: Entendendo os Códigos

  • controleLed.ino – Esse arquivo contém o código que deverá ser gravado no Arduino, e possui comentários referentes às funções utilizadas;

  • Insira o endereço IP de acordo com a faixa utilizada em sua rede e, é claro, um endereço que esteja disponível.

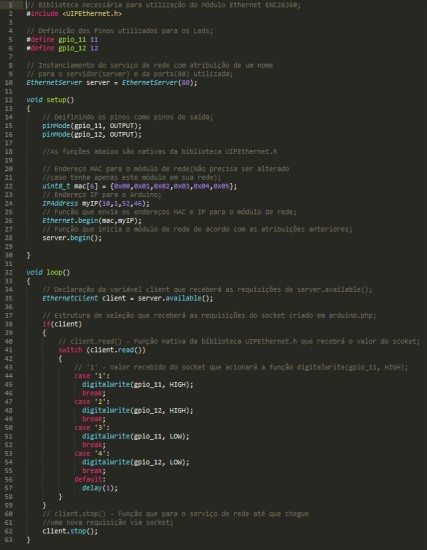

Código para acionamento de LED com Web Socket
  • arduino.php – Esse arquivo contém a criação do web socket e possui comentários referentes às funções utilizadas.

arduinoPhp - Acionamento de LED com Web Socket

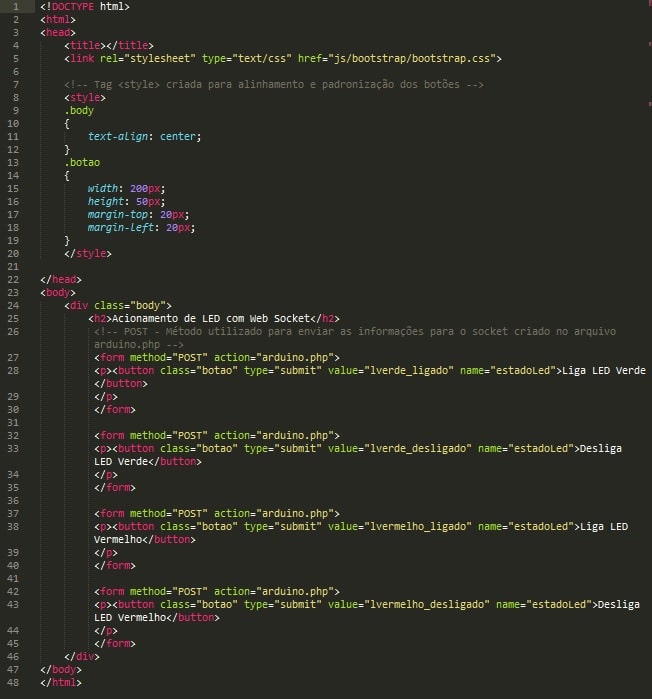

  • index.html – Esse arquivo contém a estrutura da interface web.

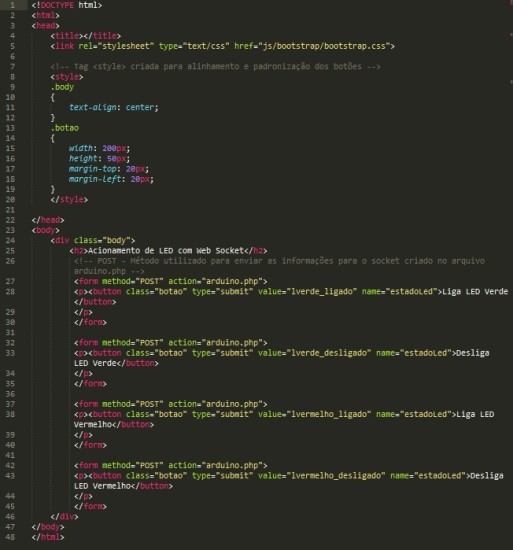

Página principal do servidor - Acionamento de LED com Web Socket

Passo 3: Enviando os códigos para o servidor web e gravando código no Arduino

Tendo os códigos criados, será necessário envia-los para o servidor, ou seja, os mesmos precisam existir no servidor para que os serviços web façam a integração entre a interface web e o Arduino.

  • Crie uma pasta e copie os arquivos index.html e arduino.php para dentro dessa pasta. Dê o nome que preferir para pasta, nesse caso, a nomeei como socket. Junto com os arquivos dos códigos para download, há uma pasta chamada js, copie-a também para dentro da pasta que você criou, pois, a mesma possui a biblioteca do CSS que estamos utilizando para alinhar os botões no arquivo index.html;

  • Copie a pasta, maximize o XAMPP e clique no botão Explore na coluna de botões localizada à direita da tela do mesmo;

  • A pasta htdocs abrirá automaticamente, com isso, cole a pasta que você criou para dentro dela;

  • Conecte o Arduino ao seu computador através do cabo USB, conecte o cabo de rede no módulo de rede e no seu modem ou roteador;

  • Abra o arquivo controleLed.ino, e execute a gravação do código para o Arduino;

  • Aguarde a gravação concluir.

Passo 4: Testando a aplicação

Se os procedimentos foram realizados e concluíram sem erros, a aplicação está pronta para ser testada.

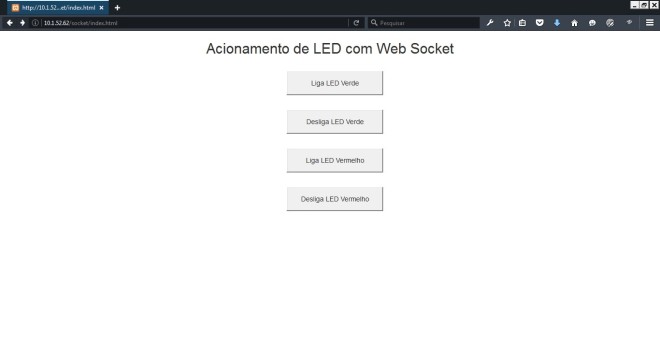

Interface do usuário do projeto para acionamento de LED com Web Socket
