TI 66AK2L06 – DSP e ARM A15 Multicores integrados

Conheça o novo lançamento da Texas Instruments, o 66AK2L06, um CI com DSP Multicore e processador ARM A15 integrados para aplicações de tempo real.
66AK2L06

A Texas Instruments lançou há poucos dias uma solução que promete substituir FPGAs em diversas aplicações comerciais, o 66AK2L06. Esse novo dispositivo, que integra em um mesmo chip DSPs e cores de processadores, promete ser o ideal para aplicações que hoje usam FPGA e está sendo oferecido como uma solução que proporciona menor tempo de desenvolvimento, mais fácil e mais barata em relação a sistemas contruídos com FPGA, além de também consumir menos. A ideia é eliminar a codificação em HDL e todo o tempo necessário para verificação de projetos de hardware. O diferencial desse CI é sua interface JESD204B que proporciona conectividade direta do dispositivo a CIs externos responsáveis por conversões analógico-digitais de alta performance e alta velocidade. É, conforme diz os engenheiros da Texas Instruments, a interface mais rápida de sua categoria para esse fim.

66AK2L06-01
TI 66AK2L06: Solução utilizando JESD204B

De forma bem resumida, esse novo dispositivo da Texas Instruments conta com:

  • Dual core ARM A15, com 64KB de Cache L1 e 1 MB de Cache L2, cada core;
  • Quatro DSPs TMS320C66x programáveis que operam a até 1.2GHz, cada um com DSP core de 1 ou 1,2 GHz C66x Ponto Flutuante-Fixo
    • 38.4 GMacs/Core para ponto fixo @ 1.2 GHz;
    • 19.2 GFlops/Core para ponto flutuante @ 1.2 GHz;
    • 32K Bytes de memória L1P e 32K Byte de memória L1D por Core;
    • 1024K Bytes de memória Local L2 por core;
  • Interface Digital Front End, que suporta até 4 linhas de comunicação JESD204A-B, que pode ser utilizado para se comunicar com conversores ADC (Conversores Analógico Digital), DAC (Conversores Digital Analógico), AFE (Front End Analógico) para geração ou aquisição de dados em alta velocidade a uma taxa máxima de 7.37 Gbps;
  • Diversos periféricos comuns nas famílias de processador TMS320C66x.
66AK2L06

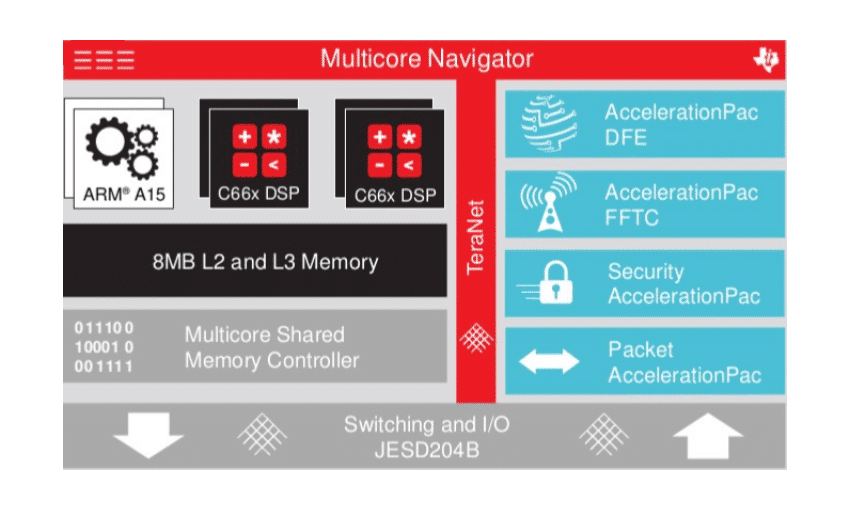

66AK2L06: Diagrama de blocos

A Texas Instruments tem uma placa de avaliação desse dispositivo, a 66AK2L06 EVM, disponível para compra por aproximadamente US$ 2100,00 e que suporta uma plataforma de desenvolvimento Linux open source, o MCSDK (Multicore Software Development Kit). Há um Application note disponível no site da Texas onde essa placa é conectada a duas outras, a placa ADC12J4000 EVM e a placa DAC38J84 EVM para fazer aquisição de sinais. A ideia principal desse Application Note é mostrar a integração da placa de processamento de sinais às placas que são responsáveis pela conversão de dados, utilizando o JESD204B. Velocidades de sampling multicanal que chegam a 368 Mbps com 120 MHz de largura de banda de processamento são conseguidas utilizando as três placas de avaliação da Texas. Confira a imagem das três placas conectadas.

66AK2L06-03
Placas 66AK2L06 EVM, ADC12J4000 EVM e DAC38J84 EVM conectadas para aquisição de dados

 Veja um video em inglês da Texas sobre o 66AK2L06:

Saiba mais

Mais informações pode ser encontrado no site da Texas Instruments sobre o 66AK2L06. Esse dispositivo entrará em produção apenas no próximo trimestre (Q3, 2015) mas já pode ser comprada sua placa de avaliação.

Sou formado em Engenharia Elétrica na USP Sao Carlos, com mestrado em Engenharia Elétrica no Rochester Institute of Technology pelo CsF. Tenho 17 anos de experiência em projetos de circuitos eletrônicos. Escrevo regularmente para o Embarcados, adoro eventos sobre tecnologia, onde posso rever amigos e conhecer pessoas do ramo.
